Si le ligne située entre l’unité intérieure et l’unité extérieure
dépasse 40 m, raccordez la ligne de communication et la
ligne d’alimentation séparément.
PRECAUTION
•
Si le câble d’alimentation est endommagé, il doit être remplacé par un câble spécial ou d’assemblage fourni par le fabricant ou le service d’assistance.
SURFACE SECTION
TRANSVERSALE
NORMALE
0.75mm
2
Le câble d’alimentation connecté à l’unité extérieure doit
être conforme aux normes IEC 60245 ou HD 22.4 S4
(Cet équipement doit être équipé d’un ensemble de cordons
conformes à la réglementation nationale.)
Le câble de branchement connecté sur l’unité extérieure
doit être conforme à IEC 60245 ou HD 22.4 S4
(Cet équipement doit être équipé d’un ensemble de cordons
conformes à la réglementation nationale.)
GN/
Y
L
20mm
20m
m
GN/YL
35±5mm
10±3mm
35±5mm
10±3mm

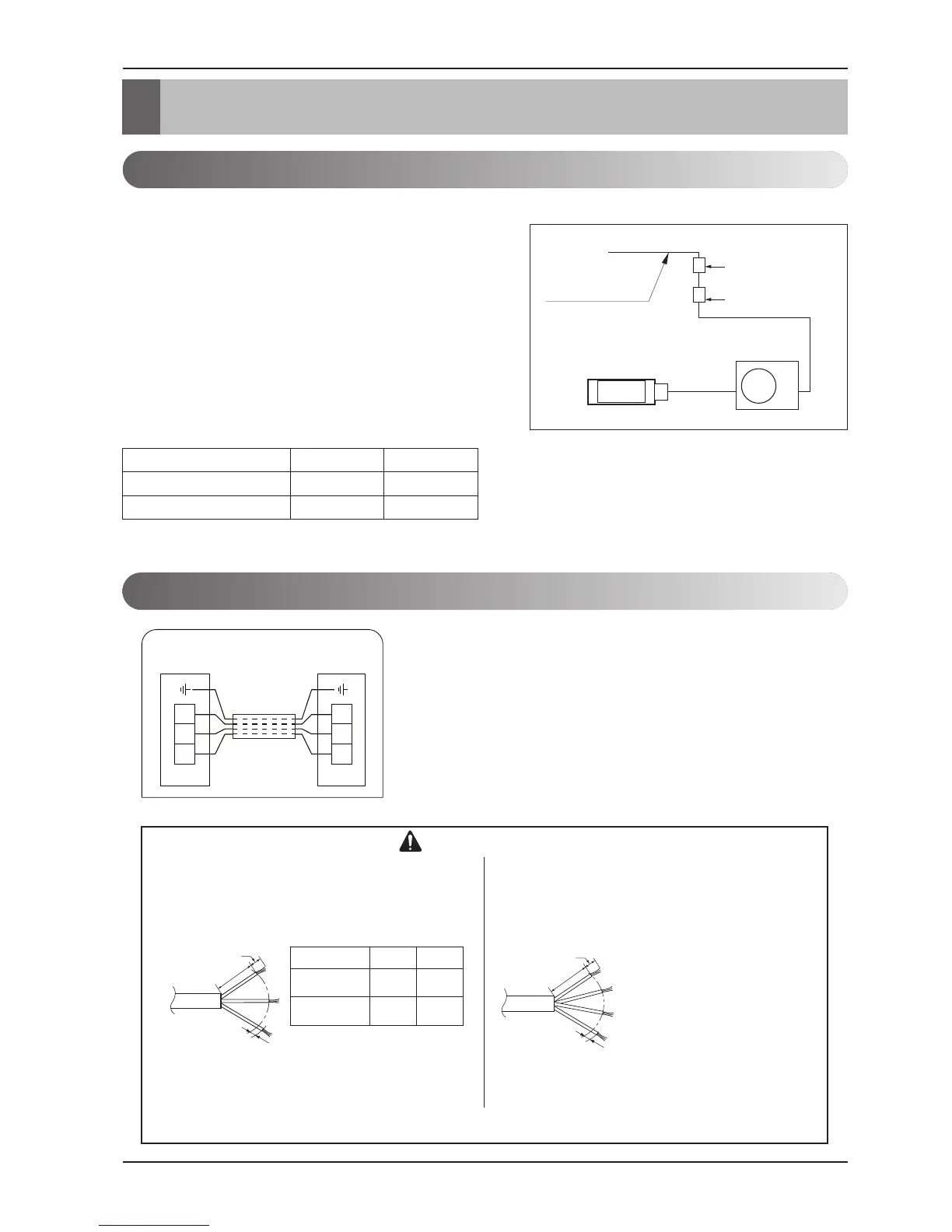

Connexion du câble à l’unité extérieure
Câblage
Câblage
Effectuez le câblage électrique en fonction des raccordements électriques.
•
Tous les câblages doivent être conformes aux
RÈGLES LOCALES.
•
Sélectionnez une source d'alimentation capable de
fournir le courant nécessaire au climatiseur.
• Placez un disjoncteur à détection de fuite reconnu
(ELCB) entre la source d’alimentation et l’unité.
Un dispositif de déconnexion adapté pour couper
toutes les lignes d’alimentation doit être installé.
• Uniquement un modèle de disjoncteur préconisé par
un personnel agréé
