Si el tubo instalado es más corto de 7,6 m, no es necesaria una carga adicional.
Refrigerante adicional = ((A) -7,6) x Refrigerante adicional (g)
6 Aire acondicionado de Tipo Cassete
Instalación de la unidad de exterior
Instalación de la unidad de exterior

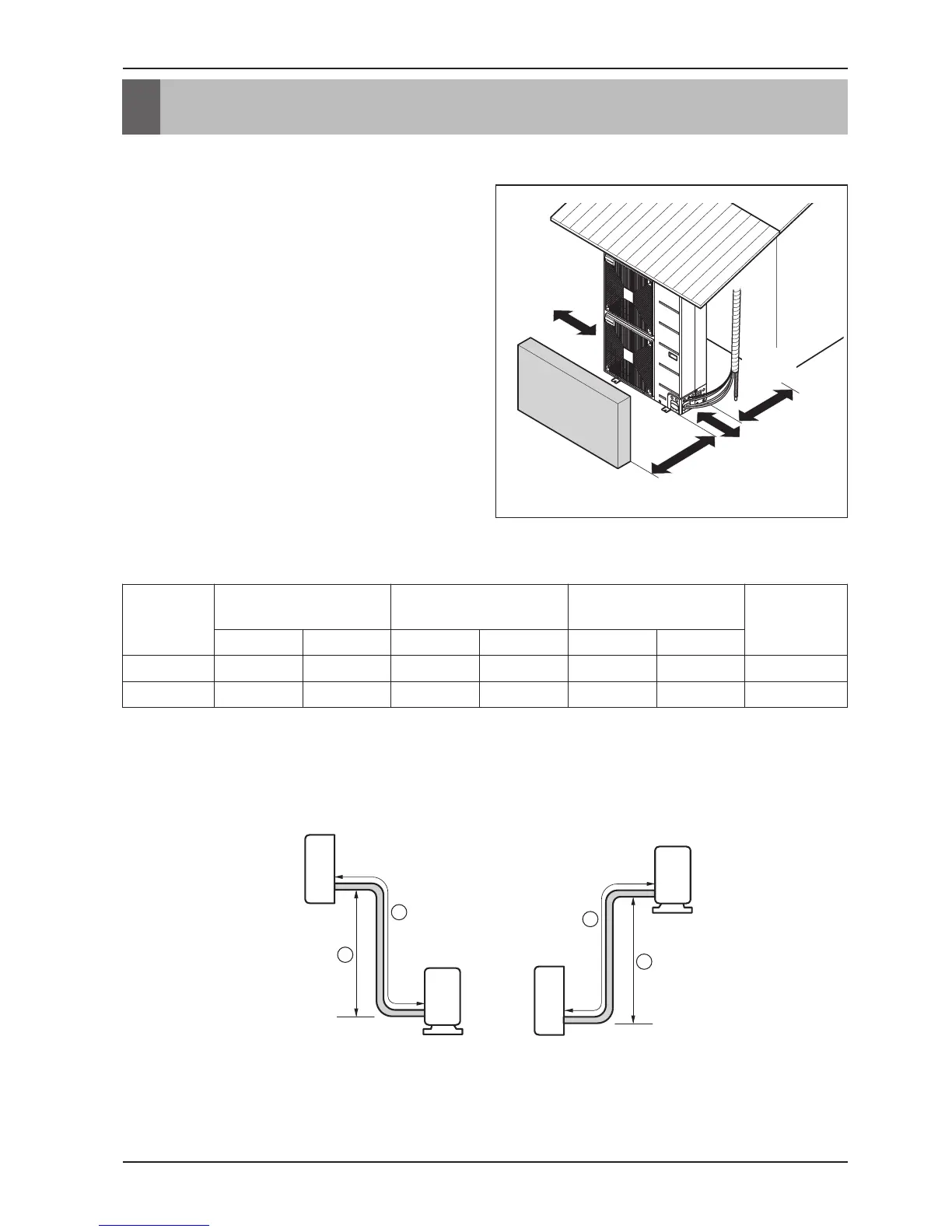

1. Localizaciones de instalación
• Si hay un toldo sobre la unidad para evitar que
caiga sobre ella la luz solar o la lluvia directa-
mente, asegúrese de que la radiación de calor
del condensador no quede restringida.
• Asegúrese de que se mantienen las distancias
de la parte frontal, trasera y lateral indicadas
por las flechas.
• No ponga plantas ni animales en la trayectoria
que recorrerá el aire caliente.
• Tenga en cuanta el peso del aire acondicionado
y seleccione un lugar en el que el ruido y la
vibración sean mínimos.
• Cuando elija la localización para el equipo,
tenga en cuenta los alrededores.
Más de
300(11 13/16)
Barandilla u
obstáculo
Más de 700(27 9/16)
Más de 600(23 21/32)
Más de
Más de
300mm
300mm
Toldo
Más de
300(11 13/16)
2. Longitud de los conductos y su elevación
Unidad: mm(inch)
Unidad de exterior
Unidad de interior
A
B
Unidad de exterior
Unidad de interior
A
B
Modelo
Medidas Tubos
Unidad : mm(inch)
Longitud A
Unidad : m(ft)
Elevación B
Unidad : m(ft)
Refrigerante
adicional
Unidad :
g/m(oz/ft)
Gas Líquido Estándar Máxima Estándar Máxima
MR24UY3J Ø15.88(5/8) Ø9.52(3/8) 7.6(25) 50(164) 5(16) 30(98) 40(0.43)
MR36UY3J Ø15.88(5/8) Ø9.52(3/8) 7.6(25) 75(246) 5(16) 30(98) 40(0.43)
