Câblage
ATTENTION:
• Le schéma de câblage n’est pas soumis à modification sans préavis.
• Veillez à connecter les fils conformément au schéma de câblage.
• Connectez les fils de manière à ne pas pouvoir les retirer facilement.
• Branchez les fils conformément aux codes de couleur en vous reportant au
schéma électrique.
Une fois le raccordement à l'alimentation
effectué, veillez à boucher les ouvertures à
l'aide des bagues en caoutchouc.

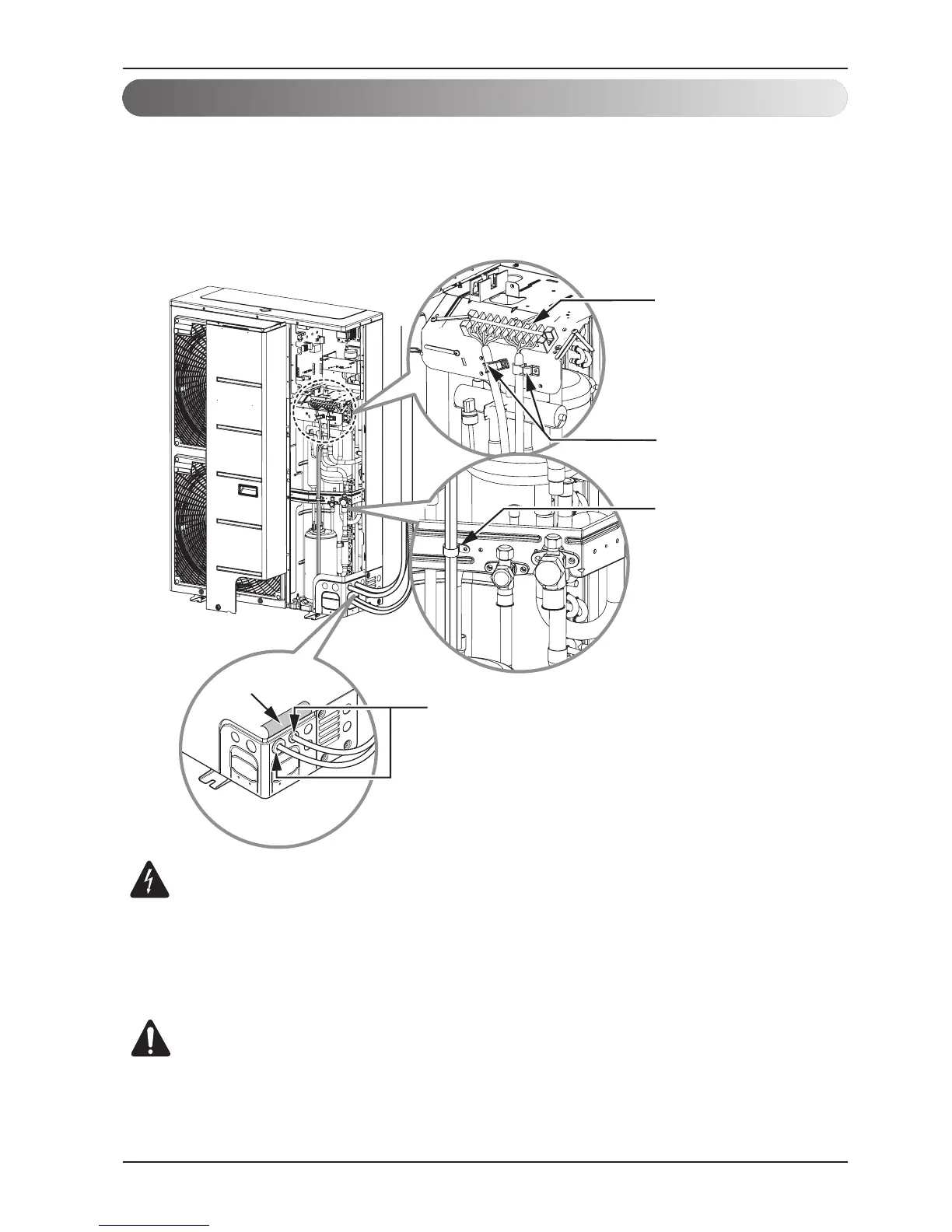

Isolation
Plaque à bornes
principale
Attache de cordon
Attache de cordon
• Retirez le panneau latéral pour procéder au câblage.
• Utilisez l’attache de cordon pour fixer le cordon.
• Procédez à la mise à la terre en raccordant le câble de plus grand diamètre à la borne
correspondante dans le boîtier de contrôle.
Connexion du câble à l’unité extérieure
10 Climatiseur Type Cassette
PRECAUTION:
• Le cordon d'alimentation doit être conforme aux spécifications suivantes.
