Conexión de cableado
AVISO:
• El esquema de conexiones no está sujeto a cambios sin previo aviso.
• Asegúrese de conectar los cables de acuerdo con el diagrama de cableado.
• Conecte los cables correctamente para evitar que se suelten con facilidad.
• Conecte los cables según los códigos de colores del diagrama de cableado eléc-
trico.
Asegúrese de usar los casquillos de goma
en los orificios tras realizar la conexión
eléctrica principal.

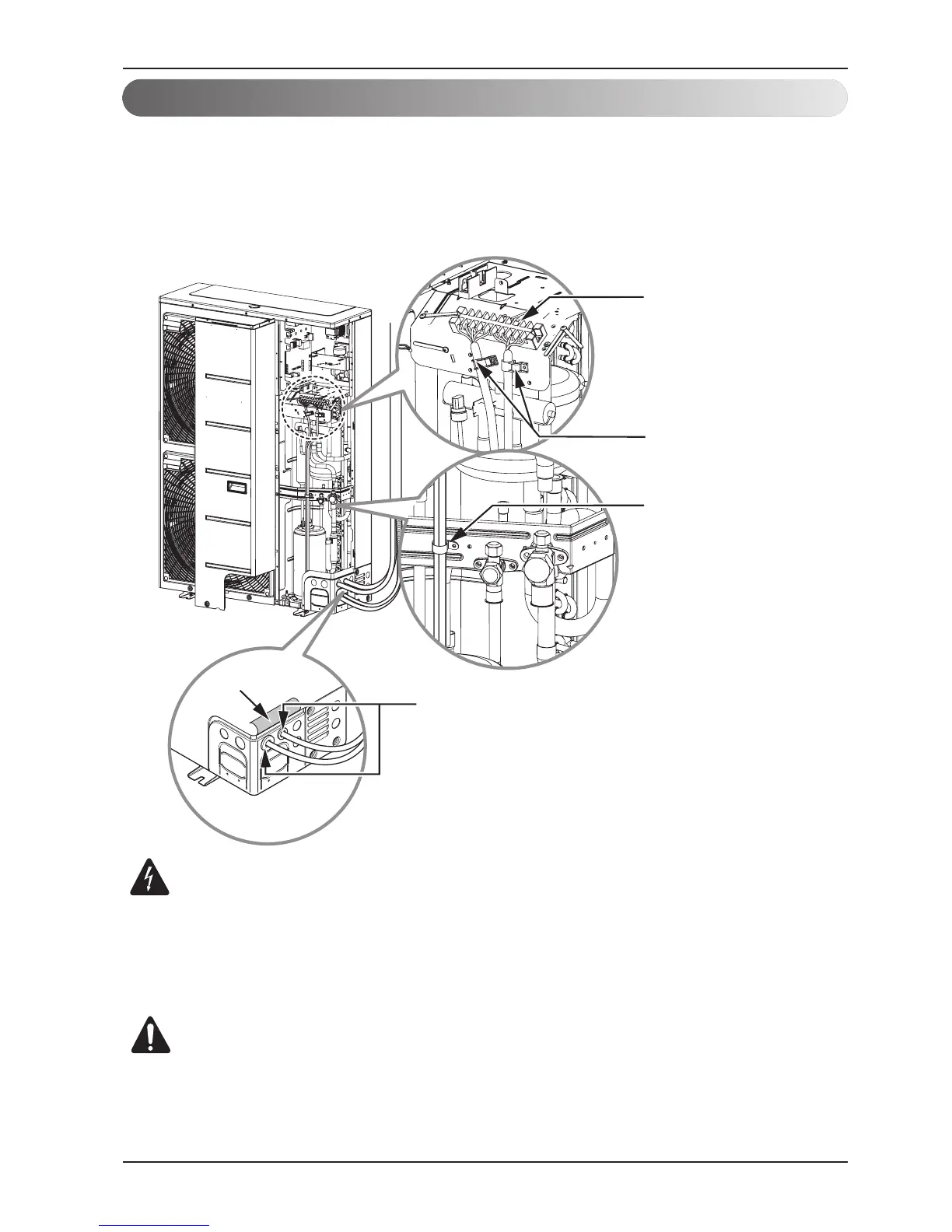

Aislamiento
Bloque de la
terminal principal
Abrazadera del cable
Abrazadera del cable
• Retire el panel lateral para la conexión del cableado.
• Utilice la abrazadera para sujetar el cable.
• Conexión a tierra: Conecte el cable al terminal de tierra de la caja de control para reali-
zar la conexión
Conexión del cable a la unidad exterior
10 Aire acondicionado de Tipo Cassete
PRECAUCIÓN:
• El cable de alimentación se seleccionará según las especificaciones siguientes.
