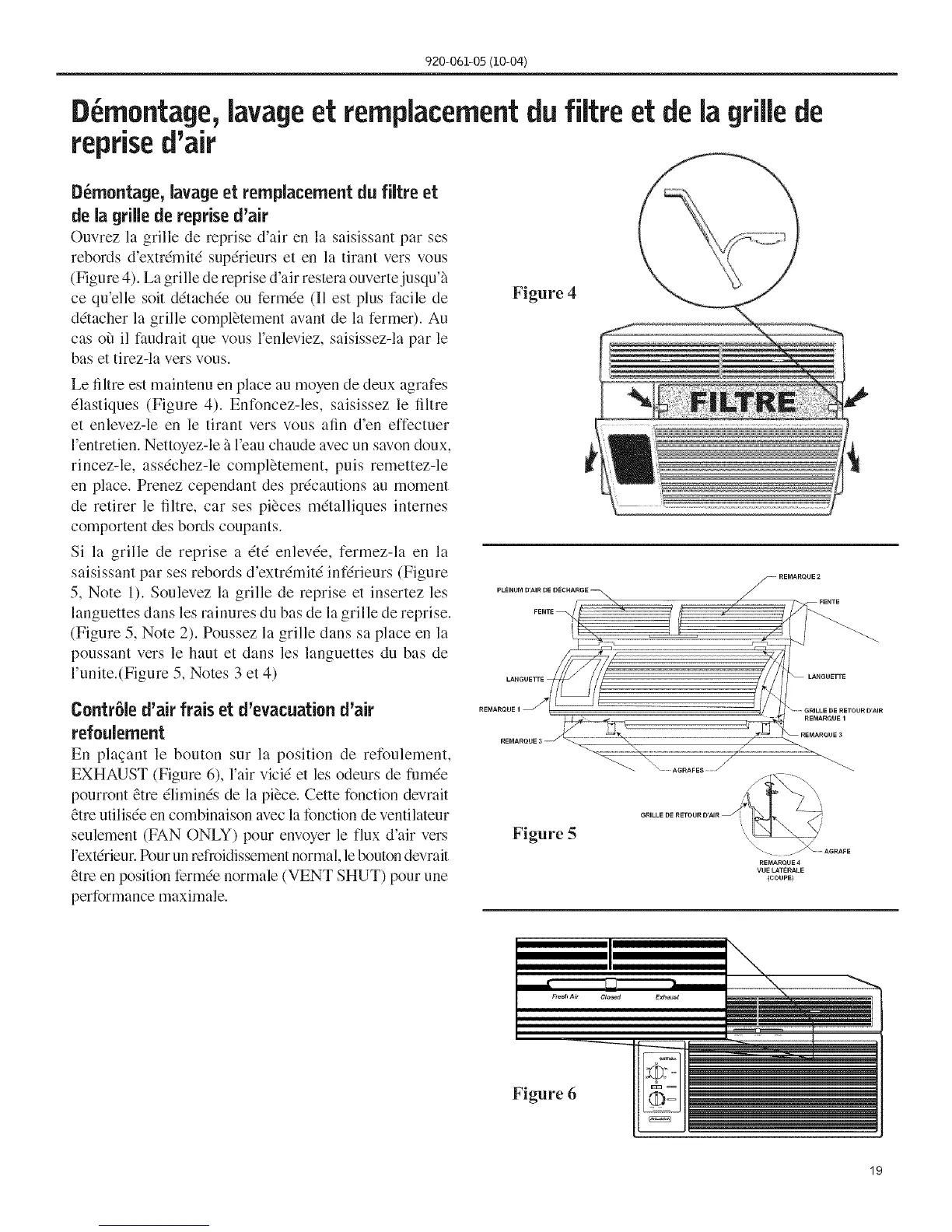

920-061-05(10-04)
D montage, lavageet remplacementdu filtre et de la grillede
reprised'air
D_montage, lavage et remNacement du fiRre et
de la grille de reprise d'air
Ouvrez la grille de reprise d'air en la saisissant par ses
rebords d'extrdmitd supdrieurs et en la tirant vers vous
(Figure 4). La grdle de rel use d air restera ouvertejusqu a
ce qu'elle soit ddtachde ou fermde (II est plus facile de
ddtacher la grille compl_tement avant de la fermer). Au
cas off il faudrait que vous l'enleviez, saisissez-la par le
bas et tirez-la vers vous.
Le flltre est maintenu en place au moyen de deux agrafes
61astiques (Figure 4). Enfoncez-les, saisissez le filtre
et enlevez-le en le tirant vers vous afin d'en effectuer
l'entretien. Nettoyez-le ?tl'eau chaude avec un savon doux,
rincez-le, assdchez-le complbtement, puis remettez-le
en place. Prenez cependant des prdcautions au moment
de retirer le flltre, car ses piaces mdtalliques internes
comportent des bords coupants.
Si la grille de reprise a dtd enlevde, fermez-la en la
saisissant par ses rebords d'extrdmitd infdrieurs (Figure
5, Note l). Soulevez la grille de reprise et insertez les
languettes darts les rainures du bas de la grille de reprise.
(Figure 5, Note 2). Poussez la grille dans sa place en la
poussant vers le haut et dans les languettes du has de
l'unite.(Figure 5, Notes 3 et 4)
Contr61ed'airfrais et d'evacuationd'air
refoulement
En pla_ant le bouton sur la position de refoulement,
EXHAUST (Figure 6), Fair vicid et les odeurs de fumde
pourront Otre dliminds de la place. Cette fonction devrait
atre utilisde en combinaison avec la fonction de ventilateur
seulement (FAN ONLY) pour enw)yer le flux d'air vers
l'ext(rieur. Pour un refroidissement normal, le bouton devrait
atre en position fermde normale (VENT SHUT) pour une
pertbrmance maximale.
Figure 4
_ REMARQUE 2
PLENUM D'AIR DE DECHARGE --_
....._/L ______ ,_ _......
-- LANGUETTE
_ GRILLE DE RETOURD'AIR
" _,
" ..... REMARQUE I
__ ..................................................._i _ _TA .....
REMARQUE 3
Figure 5
GRILLE DE RETOUR D'AIR _"
REMARQUE4
VUELAT_RALE
(COUPE)
Figure 6
19
