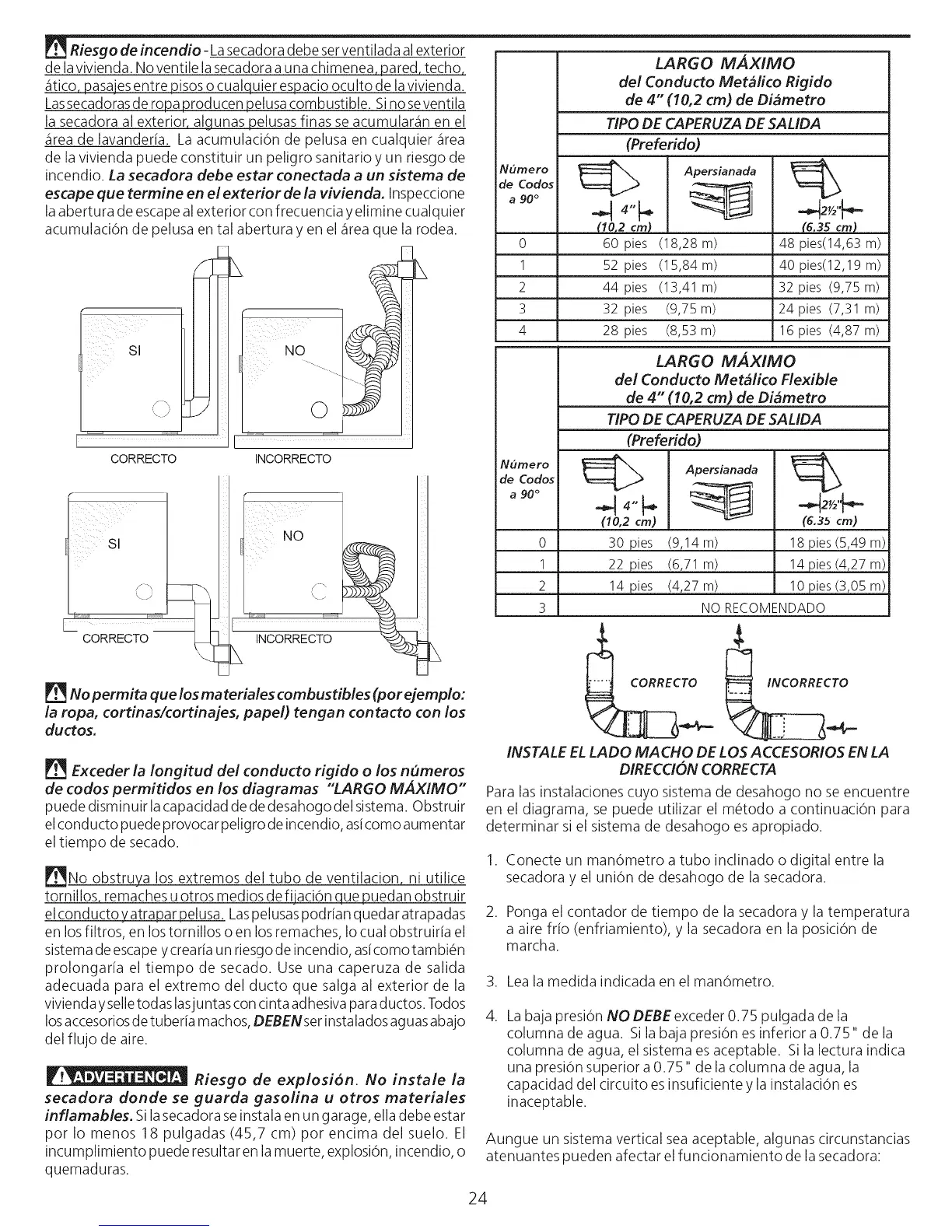

_go de incendio -Lasecadora debe setventilada al exterior
de lavivienda. No ventile lasecadora auna chimenea pared, techo,
_itico,pasajesentre pisos o cualquier espacio oculto de lavivienda.
Lassecadorasde ropa producen pelusa combustible. Sino seventila
la secadora al exterior, algunas pelusasfinas se acumular_in en el
_ireade lavanderia. La acumulaci6n de pelusa en cualquier _irea
de lavivienda puede constituir un peligro sanitario y un riesgo de
incendio. La secadora debe estar conectada a un sistema de
escape que termine en el exterior de la vivienda. Inspeccione
laabertura de escapeal exterior confrecuencia yelimine cualquier
acumulaci6n de pelusa en tal abertura yen el _ireaque la rode&
CORRECTO INCORRECTO
No permita que los materiales combustibles (per ejemplo:
la ropa, cortinas/cortinajes, papel) tengan contacto con los
ductos.
V_ Exceder la Iongitud del conducto rigido o los nameros
de codes permitidos en los diagramas "LARGO MAXIMO"
puede disminuir lacapacidad de de desahogo del sistema. Obstruir
elcond ucto puede provocar peligro deincendio, asicome aumentar
el tiempo de secado.
P_No obstruya los extremes del tube de ventilacion ni utilice
tornillos remaches u otros medios defijaci6n que puedan obstruir
elconducto yatrapar pelusa. Laspelusaspodrian quedar atrapadas
en losfiltros, en los tornillos o en los remaches, Io cual obstruiria el
sistemadeescape y croatia un riesgode incendio, asicomotambi@n
prolongaria el tiempo de secado. Use una caperuza de salida
adecuada para el extreme del ducto que salga al exterior de la
vivienda yselletodas lasjuntas concinta adhesivaparaductos. Todos
losaccesoriosde tuberia machos,DEBENser instaladosaguasabajo
del flujo de aire.
Riesgo de explosion. No instale la
secadora donde se guarda gasolina u otros materiales
inflamables. Silasecadora seinstala en un garage, ella debe estar
per Io menos 18 pulgadas (45,7 cm) per encima del suelo. El
incumplimiento puede resultar en lamuerte, explosi6n, incendio, o
quemaduras.
Numero
ide Codos
a 90 °
0
1
2
3
4
INQmero
ide Codos
a 90 °
0
1
2
3
LARGO MAXIMO
del Conducto Met&rico Rigido
de 4" (10,2 cm) de Di&metro
TIPO DE CAPERUZA DE SALIDA
(Preferido)
F
(10,2 cm)
60 pies
52 pies
44 pies
32 pies
28 pies
Apersianada
(18,28 m)
(15,84 m)
(13,41 m)
(9,75m)
(8,53m)
(6.35 cm)
48 pies(14,63
40 pies(12,19
32 pies (9,75
24 pies (7,31
16 pies (4,87
LARGO MAXIMO
m)
m)
m)
m)
m)
del Conducto Met&rico Flexible
de 4" (10,2 cm) de Di&metro
TIPO DECAPERUZA DE SALIDA
(Preferido)
Apersianada
_110,2cm)
30 pies (9,14m)
22 pies (6,71 m)
14 pies (4,27 m)
(6.35cm)
18 pies(5,49 m)
14 pies(4,27 m)
10 pies(3,05 m)
NO RECOMENDADO
CORRECTO _C_
INSTALE ELLADO MACHO DE LOSACCESORIOS EN LA
DIRECCION CORRECTA
Para las instalaciones cuyo sistema de desahogo no se encuentre
en el diagrama, se puede utilizar el m6todo a continuaci6n para
determinar si el sistema de desahogo es apropiado.
1. Conecte un man6metro a tube inclinado o digital entre la
secadora y el uni6n de desahogo de la secadora.
2. Ponga el contador de tiempo de la secadora y la temperatura
a aire frio (enfriamiento), y la secadora en la posici6n de
marcha.
3. Leala medida indicada en el man6metro.
,
Labaja presi6n NO DEBE exceder 0.75 pulgada de la
columna de agua. Sila baja presi6n esinferior a 0.75" de la
columna de agua, el sistema esaceptable. Si la lectura indica
una presi6n superior a 0.75" de la columna de agua, la
capacidad del circuito esinsuficiente y la instalaci6n es
inaceptable.
Aungue un sistema vertical seaaceptable, algunas circunstancias
atenuantes pueden afectar el funcionamiento de la secadora:
24
