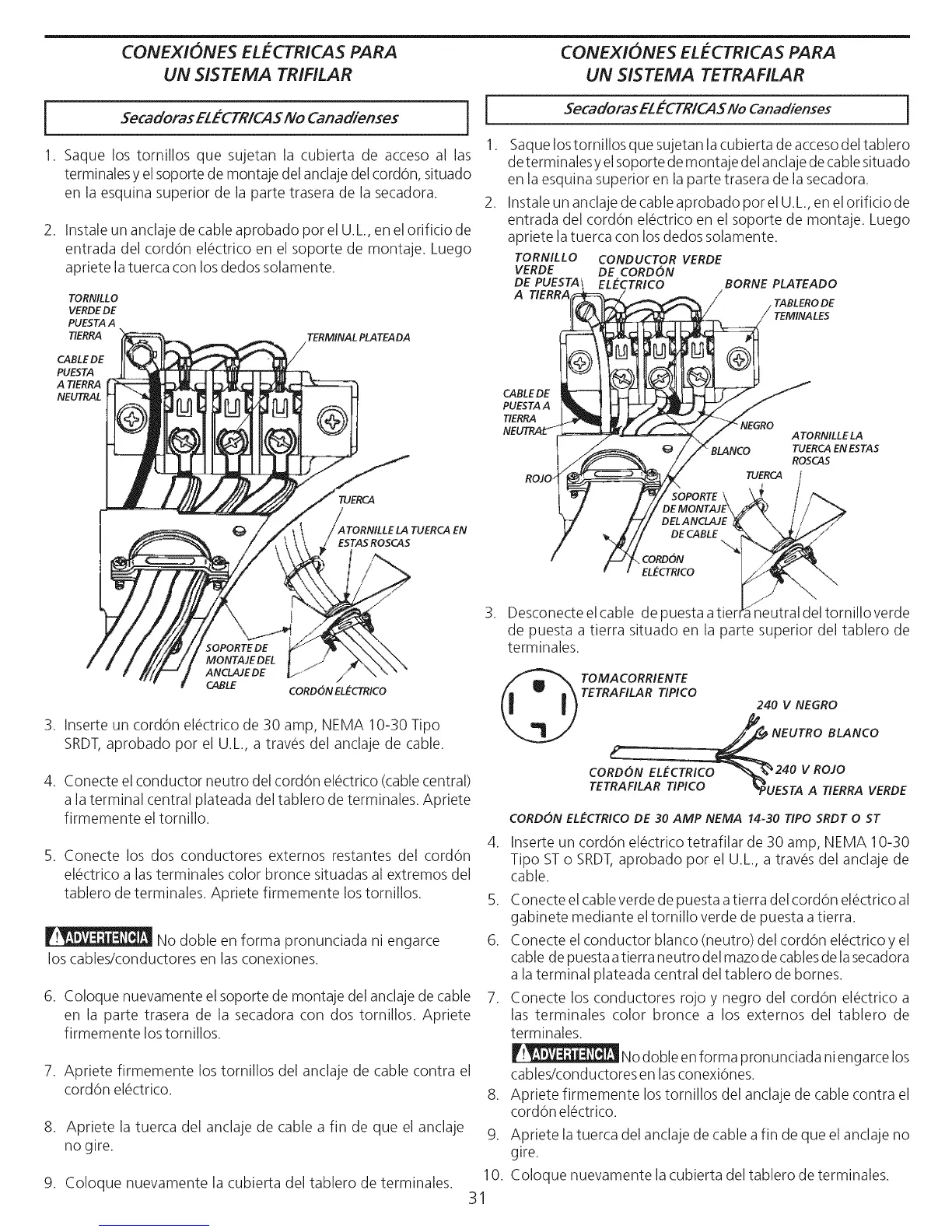

CONEXIONES ELECTRICAS PARA
UN SISTEMA TRIFILAR
[
Secadoras ELECTR/CASNo Canadienses
1. Saque los tornillos que sujetan la cubierta de acceso al las
terminales yel soporte de montaje del anclajedel cord6n, situado
en la esquina superior de la parte trasera de la secadora.
2. Instale un anclaje de cable aprobado pot el U.L., en el orificio de
entrada del cord6n el@ctricoen el soporte de montaje. Luego
apriete la tuerca con los dedos solamente.
TORNILLO
VERDE DE
PUESTA A
TIERRA
CABLE DE
PUESTA
A TIERRA
NEUTRAL
TERMINAL PLATEADA
TUERCA
_TORNILLE LA TUERCA EN
ESTASROSCAS
,
,
CONEXIONES ELECTR/CAS PARA
UN SISTEMA TETRAFILAR
Secadoras ELECTR/CAS No Canadienses 1
Saque los tornillos que sujetan lacubierta de acceso del tablero
determinalesy el soporte de montaje del anclaje de cable situado
en la esquina superior en la parte trasera de la secadora.
Instale un anclaje de cable aprobado pot el U.L.,en elorificio de
entrada del cord6n el@ctricoen el soporte de montaje. Luego
apriete la tuerca con los dedos solamente.
TORNILLO CONDUCTOR VERDE
VERDE DE CORDON
DE PUESTA ELECTRICO BORNE PLATEADO
A
TABLERO DE
TEMINALES
CABLE DE
PUESTA A
TIERRA
ROJO"
_IEGRO
A TORNILLE LA
TUERCA EN ESTAS
ROSCAS
DE CABLE
CORDON
ELECTRICO
SOPORTE DE
MONTAJE DEL
ANCL/UE DE
CABLE
CORDON ELECTRICO
3. Inserte un cord6n el@ctricode 30 amp, NEMA 10-30 Tipo
SRDT,aprobado pot el U.L., a trav@sdel anclaje de cable.
4. Conecte el conductor neutro del cord6n el@ctrico(cable central)
a la terminal central plateada del tablero de terminales. Apriete
firmemente el torniilo.
S. Conecte los dos conductores extemos restantes del cord6n
el@ctricoa las terminales color bronce situadas al extremos del
tablero de terminales. Apriete firmemente los tornillos.
No doble en forma pronunciada ni engarce
los cables/conductores en las conexiones.
6. Coloque nuevamente el soporte de montaje del anclajede cable
en la parte trasera de la secadora con dos tornillos. Apriete
firmemente los tornillos.
7. Apriete firmemente los tornillos del anclaje de cable contra el
cord6n el@ctrico.
8. Apriete la tuerca del anclaje de cable a fin de que el anclaje
no gire.
9. Coloque nuevamente la cubierta del tablero de terminales.
3. Desconecte el cable de puesta atierr neutral del tomilloverde
de puesta a tierra situado en la parte superior del tablero de
terminales.
TOMA CORRIENTE
TETRAFILAR TIPICO
240 V NEGRO
NEUTRO BLANCO
CORDON ELECTRICO _240 V ROJO
TETRAFILAR TIPICO _UESTA A TIERRA VERDE
,
,
6.
,
,
9.
10.
Sl
CORDON ELECTRICO DE 30 AMP NEMA 14-30 TIPO 5RDT 0 ST
Inserte un cord6n el@ctricotetrafilar de 30 amp, NEMA 10-30
Tipo ST o SRDT,aprobado pot el U.L., a trav@sdel anclaje de
cable.
Conecte el cableverde de puesta atierra del cord6n el@ctricoal
gabinete mediante el tornillo verde de puesta a tierra.
Conecte el conductor blanco (neutro) del cord6n el@ctricoy el
cable de puesta atierra neutro del mazo decablesde lasecadora
a la terminal plateada central del tablero de homes.
Conecte los conductores rojo y negro del cord6n el@ctricoa
las terminales color bronce a los externos del tablero de
terminales.
Nodoble en forma pronunciada ni engarce los
cables/conductores en lasconexi6nes.
Apriete firmemente los tornillos del anclaje de cable contra el
cord6n el@ctrico.
Apriete la tuerca del anclaje de cable afin de que el anclaje no
gire.
Coloque nuevamente la cubierta del tablero de terminales.
