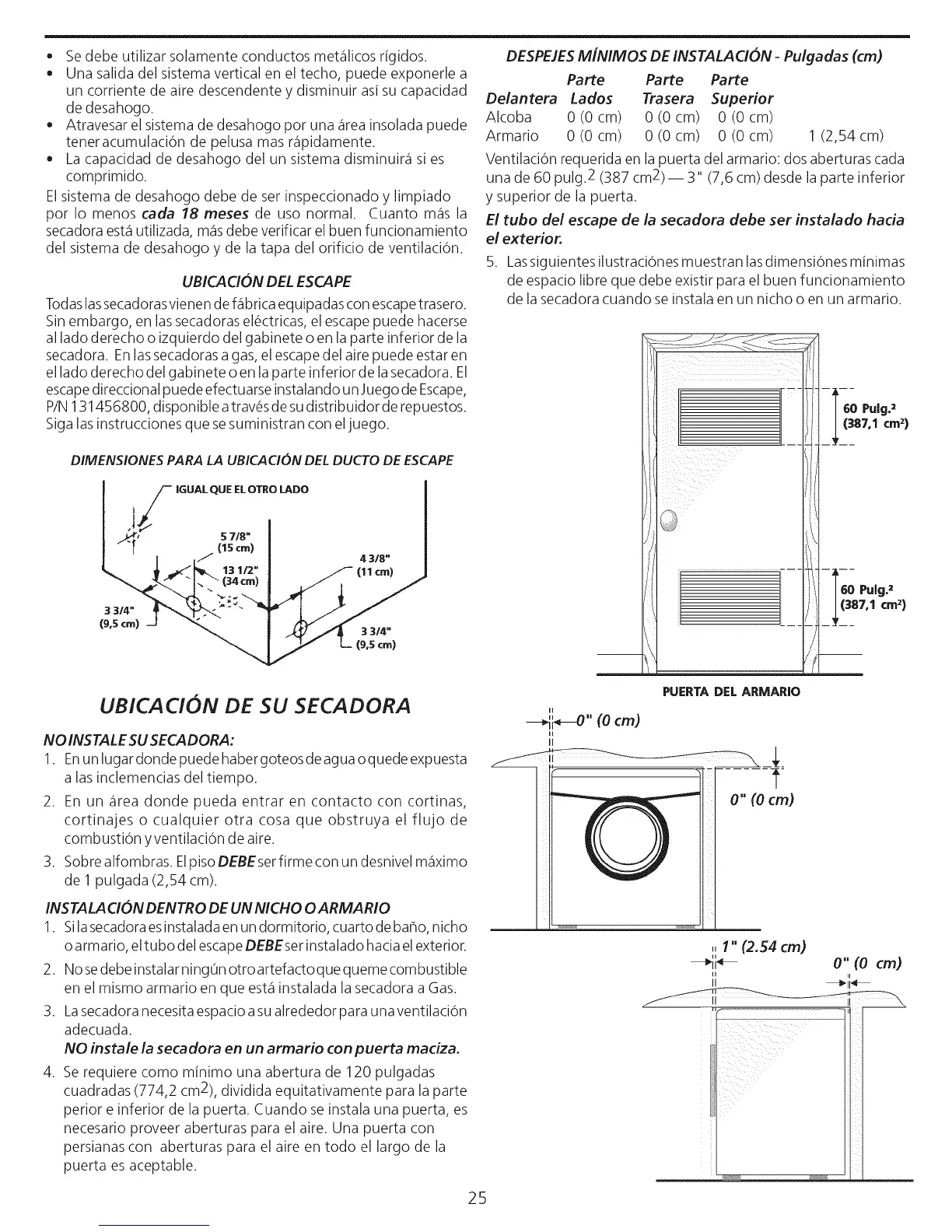

Frigidaire AGQ6700FE2 - Ubicaci6 N de Su Secadora

• Sedebe utilizar solamente conductos metfilicos rigidos.
• Una salida del sistema vertical en el techo, puede exponerle a
un corriente de aire descendente y disminuir asisu capacidad
de desahogo.
• Atravesar el sistema de desahogo pot una _ireainsolada puede
teneracumulaci6n de pelusa mas r_ipidamente.
• La capacidad de desahogo del un sistema disminuir_i si es
comprimido.
Elsistema de desahogo debe de set inspeccionado y limpiado
por Io menos cada 18 meses de uso normal. Cuanto m_qsla
secadora est_qutilizada, m_isdebe verificar el buen funcionamiento
del sistema de desahogo y de la tapa del orificio de ventilaci6n.
UBICACiON DEL ESCAPE
Todaslassecadorasvienen de f_qbrica equipadas con escapetrasero.
Sin embargo, en lassecadoras el@ctricas,el escape puede hacerse
al lado derecho o izquierdo del gabinete o en la parte inferior de la
secadora. Enlassecadoras a gas, elescape del aire puede estar en
el lado derecho del gabinete o en laparte inferior de la secadora. El
escapedireccional puede efectuarse instalando unJuego de Escape,
P/N131456800, disponible atrav@sde sudistribuidor de repuestos.
Siga lasinstrucciones que sesuministran con eljuego.
DIMENSIONESPARALA UBICACIONDELDUCTODEESCAPE
---,.. ,,f,,,_ L(9,5 cm)
DESPEJESMiNiMOS DE iNSTALA CiON - Pu/gadas (cm)
Parte Parte Parte
Delantera Lades Trasera Superior
Alcoba 0 (0 cm) 0 (0 cm) 0 (0 cm)
Armario 0 (0 cm) 0 (0 cm) 0 (0 cm) 1 (2,54 cm)
Ventilaci6n requerida en la puerta del armario: dos aberturas cada
una de 60 pulg.2 (387 cm2)-- 3" (7,6 cm) desde la parte inferior
y superior de la puerta.
El tube de/escape de ia secadora debe ser instalado hacia
el exterior.
5. Lassiguientes ilustraciOnes muestran lasdimensiOnes minimas
de espacio libre que debe existir para el buen funcionamiento
de la secadora cuando se instala en un nicho o en un armario.
..... _(387,1 cm 2)
UBICACION DE SU SECADORA
NO iNSTALE SUSECADORA:
1. Enun lugar donde puede haber goteos de aguaoquede expuesta
alas inclemencias del tiempo.
2. En un _irea donde pueda entrar en contacto con cortinas,
cortinajes o cualquier otra cosa que obstruya el flujo de
combusti6n yventilaci6n de aire.
3. Sobre alfombras. ElpisoDEBEserfirme con un desnivel m_qximo
de 1 pulgada (2,54 cm).
iNSTALACiON DENTRO DE UN NICHO O ARMARIO
1. Gilasecadoraesinstalada enun dormitorio, cuarto debaho, nicho
o armario, eltubo delescapeDEBEser instalado hacia el exterior.
2. Nosedebe instalarningOn otroartefactoque queme combustible
en el mismo armario en que est_qinstalada la secadora a Gas.
3. Lasecadora necesitaespacio asualrededor para una ventilaciOn
adecuada.
NO instale ia secadora en un armario con puerta maciza.
4. Serequiere como minimo una abertura de 120 pulgadas
cuadradas (774,2 cm2), dividida equitativamente para la parte
perior e inferior de la puerta. Cuando se instala una puerta, es
necesario proveer aberturas para el aire. Una puerta con
persianas con aberturas para el aire en todo el largo de la
puerta es aceptable.
25
PUERTA DEL ARMARIO
II
ii mm
--_,_--0 (Ocm)
II
II
o" (Ocm)
,, 1" (2.54 cm)
ii
II
II
