14

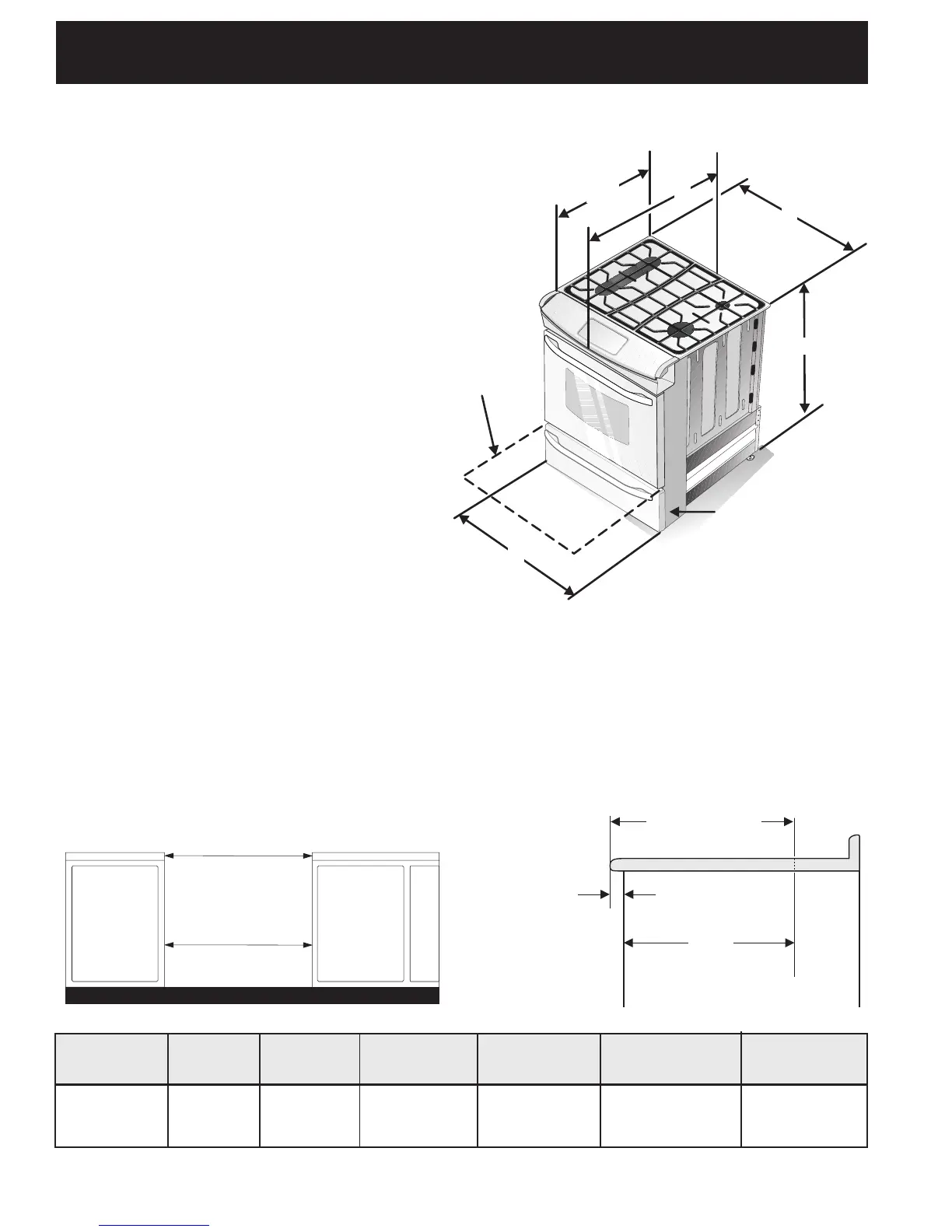

INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)
21¾”
(55.25 cm)
D
C
A
B
Puerta
abierta
(véa la
nota 5)
Panele
laterale
NOTA:
1.No pellizque el cordón eléctrico o el conducto
flexible de gas entre la estufa y la pared.
2. No selle la estufa a los armarios de lado.
3. Un espacio mínimo de 24" (61 cm) entre
la superficie de la estufa y el fondo del
armario cuando el fondo del armario de
madera o metal está protegido por no menos
de 1/4" (0.64 cm) de madera resistente al
fuego cubierta por una lámina metálica de
MSG, número 28, 0.015" (0.4 mm) de acero
inoxidable, 0.024" (0.6 mm) de aluminio, ô
0.02" (0.5 mm) de cobre.
Un espacio mínimo de 30" (76.2 cm) cuando
el armario no está protegido.
4. Para los recortados menos que 22 7/8’’, el
electrodoméstico aparecería ligeramente en
el exterior del armario.
5. Deje por los 19 ¼" (48.9 cm) de espacio
libre para la profundidad de la puerta cuando
esta abierta.
A. ALTURA B. ANCHURA
D. PROFUNDIDAD A
LA FRENTE DE LA
ESTUFA
E. ANCHURA
DE RECORTADO***
(encima y armario)
F. PROFUNDIDAD DE
RECORTADO
G. ALTURA DEL
MOSTRADOR
C. ANCHURA DE
LA PLANCHA DE
COCINAR
35 5/8" (90.5 cm) -
36 5/8" (93 cm)
30" (76,2 cm) 28 5/16" (71,9 cm) 30±1/16"
(76,2±0,15 cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. con un
protector trasero.
36 5/8" (93 cm) Max.
35 5/8" (90.5 cm) min.
31½" (80 cm)
1 1/8"
(2.86 cm)
PARTE
DELANTERA
DEL ARMARIO
F
Ref.
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(véa la nota 4)
IMPORTANTE: El ancho de la cubierta
y el armario debe de ser igual al
ancho del corte.
E
E
