18
INSTRUCCIONES DE INSTALACION PARA LA ESTUFA DE FUEL DUAL DE 30"
(Para Modelos con un Horno Eléctrico y una Estufa a Gas)

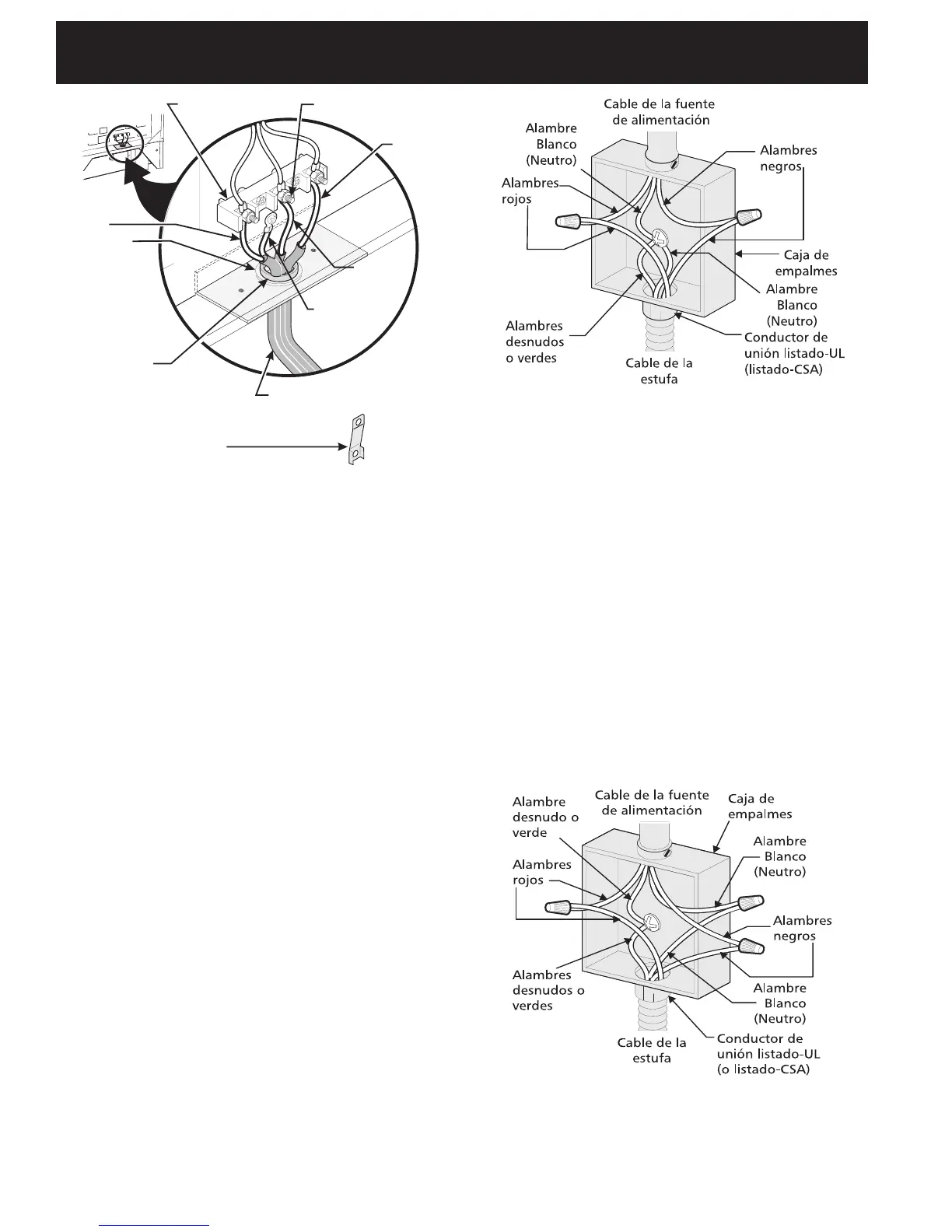

Figura 6 - Sistema eléctrico (ejemplo: caja de
empalmes) de 3 alambres (a tierra neutral)
Donde los códigos locales NO permitan conectar el
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco), o si está conectado con un sistema a
4 alambres (vea figura 7):
1. Desconecte el suministro eléctrico
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodoméstico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes.
a. Conecte el alambre blanco del cable del
eléctrodoméstico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Figura 7 - Sistema eléctrico de 4 alambres
(ejemplo caja de empalme)
Figura 5
Conexión eléctrica directa al cortacircuito, a
la caja de fusibles o la caja de empalmes
Si el aparato está conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metálico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homologo UL a cada extremidad del cable. A la
extremidad del eléctrodoméstico, el cable pase a través del
agujero de la conexión directa (ver Figura 5) en el cordón
de la placa de montaje. El tamaño de los alambres
(alambre de cobre solamente) y las conexiones deben
estar conforme al regimén del eléctrodoméstico.
Donde los códigos locales permitan conectar el
conductor de puesta a tierra del eléctrodoméstico al
neutral (blanco) (vea Figura 6):
(Un cordón flexible o cable de 3 conductores debe de ser
reemplazado con un cordón flexible o cable de 4 conducto-
res donde la conexión del conductor a tierra al neutro esta
prohibida en las nuevas instalaciones, las casas sobre
ruedas, los vehículos de recreación o otras áreas donde los
códigos locales no permiten la conexión a tierra al neutro.)
1. Desconecte el suministro eléctrico.
2. En el cortacircuito, la caja de fusibles o la caja de
empalmes
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del eléctrodoméstico y el
alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
NOTA: Asegurese de quitar
la banda de puesta a tierra provista.
Una arazadera
de releva provista
debe de estar
instalada a está
ubicación
Bloque terminal
Hacia el 240 V receptáculo
Puesta a
tierra (cable
de cobre)
Alambre
Negro
Alambre
Rojo
Terminal plata
1-1/8“ Dia.
Agujero de la
conexión
directa.Retira
la arandela
pre-cortada
para 1-3/8“ Dia.
Agujero
Alambre
Blanco
(Neutro)
