FS IES5100-24TF - Page 18

CONSOLE
PWR1
PWR2
SYS
100-240V
PWR
PWR1/PWR2
5 9
13
17 21 25
6
10
14 18 22 26
7
11
15 19 23 27
8
12
16 20 24 28
1
2
3
4
65
87
109
14
13
16
15
18
17
20
19
2221
2423
N L
IES5100-24TF
2625
2827
AC
DC
L N
2
1
4 3
12
11
SFP

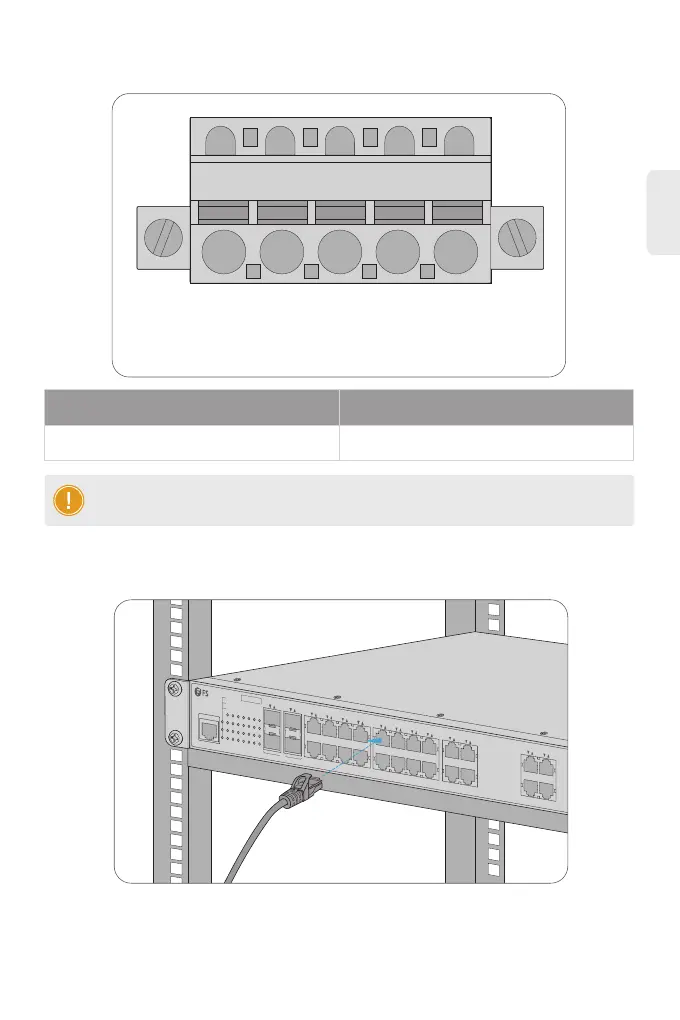

Anschließen der RJ45-Ports
1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port eines Computers, Druckers, Netzwerkspeichers
oder anderer Netzwerkgeräte an.
2. Schließen Sie das andere Ende des Ethernet-Kabels an den RJ45-Port des Switches an.
HINWEIS: Die Drahtstärke für die Klemmleiste sollte im Bereich von 12 bis 14AWG liegen.
DE
17
Pin 1 / 5
Positive (+) Pin Negative (-) Pin
Pin 2 / 4
2. Stecken Sie positive/negative AC/DC-Stromkabel in die Kontakte + und - für Power 1 und Power 2,
lassen Sie dann die Taste los.
1
V1- V1+
PWR1 PWR2
V2+ V2-
2 3 4 5
