FS IES5100-24TF - Connexion de Lalimentation

FR
26

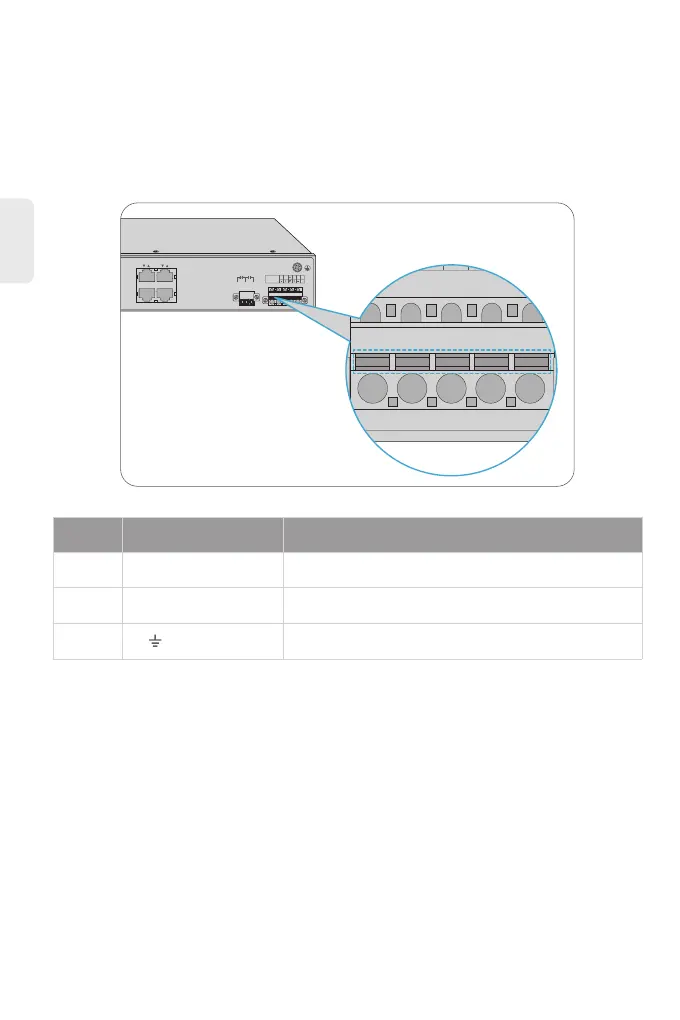

Le Panneau Frontal du switch présente une prise d'alimentation AC/DC et se compose d'un
connecteur de type bornier à 5 contacts. Veuillez suivre les étapes ci-dessous pour insérer les
fils d'alimentation.
1. Appuyez sur le bouton orange avec votre main ou un tournevis à lame plate.
Connexion de l'Alimentation
Ligne directe/Positif
Ligne nulle/Négatif
Requiert une connexion à la terre adéquate
DénominationN°
Description
L/+
N/-
1
2
3
100-240V
PWR
PWR1/PWR2
16 1817
2019 2221 2423
N L
2625 2827
AC
DC
L N
100-240V
PWR
PWR1/PWR2
N L
AC
DC
L N
