PRÉ CAUTIONS DE SÉ CURITÉ
Veuillez respecter strictement tous les avertissements et toutes les
instructions de fonctionnement de ce manuel. Conservez correctement
ce manuel et lisez attentivement les instructions suivantes avant
d'installer l'appareil. N'utilisez pas cet appareil avant d'avoir lu
attentivement toutes les informations de sécurité et toutes les
instructions de fonctionnement.
1-1. Transport
• Veuillez transporter l'onduleur uniquement dans l'emballage
d'origine pour le protéger contre les chocs et les impacts.
1-2. Préparation
• De la condensation peut apparaître si l'onduleur est déplacé
directement d'un environnement froid à un environnement chaud.
L'onduleur doit être absolument sec avant d'être installé. Veuillez
laisser au moins deux heures pour que l'onduleur s'acclimate à
l'environnement.
• N'installez pas l'onduleur à proximité de l'eau ou dans des
environnements humides.
• N'installez pas l'onduleur dans un lieu où il serait exposé à la
lumière directe du soleil ou à proximité d'un appareil de
chauffage.
• Ne bloquez pas les orifices de ventilation du boîtier de l'onduleur.
• L’onduleur doit être installé dans une pièce propre
• Effectuez un chargement de batteries pendant 4h à vide (sans
équipement de connectés) avant toute connexion
1-3. Installation
• Ne branchez pas d'équipements ou d'appareils qui causeraient
une surcharge de l'onduleur (par exemple des imprimantes laser)
sur les prises de sortie de l'onduleur.
• Placez les câbles de manière à ne pas pouvoir marcher ou
trébucher dessus.
• Ne branchez pas d'appareils ménagers tels qu'un sèche-cheveux
sur les prises de sortie de l'onduleur.
• L'onduleur peut être utilisé par des personnes sans expérience
préalable.
• Branchez uniquement l'onduleur sur une prise anti-choc
raccordée à la terre qui doit être facilement accessible et proche
de l'onduleur.
• Veuillez utiliser uniquement un câble secteur avec homologation
VDE et marquage CE (par exemple le câble secteur de votre
ordinateur) pour raccorder l'onduleur à une prise de l'installation
électrique du bâtiment (prise anti-choc).
• Veuillez utiliser uniquement des câbles électriques avec
homologation VDE et marquage CE pour raccorder les charges à
l'onduleur.
• Lors de l'installation de l'équipement, il convient de s'assurer que
la somme du courant de fuite de l'onduleur et des appareils
connectés ne dépasse pas 3,5 mA.
1-4. Fonctionnement
• Ne débranchez pas le câble secteur de l'onduleur ou de la prise
de l'installation électrique du bâtiment (prise anti-choc) pendant le
fonctionnement car cela annulerait la mise à la terre de protection
de l'onduleur et de toutes les charges raccordées.
• L'onduleur dispose de sa propre source de courant interne
(batteries). Les prises de sortie ou le bornier de sortie de
l'onduleur peuvent être sous tension même si l'onduleur n'est pas
branché sur une prise de l'installation électrique du bâtiment.
• Afin de débrancher complètement l'onduleur, appuyez d'abord sur
le bouton OFF/Enter pour débrancher le secteur.
• Empêchez les fluides et les autres objets étrangers de pénétrer à
l'intérieur de l'onduleur.
1-5. Maintenance, service et pannes
• L'onduleur fonctionne avec des tensions dangereuses. Les
réparations doivent uniquement être effectuées par du personnel
de maintenance qualifié.
• Attention - risque de décharge électrique. Même après avoir
débranché l'appareil du secteur (prise de l'installation électrique
du bâtiment), les composants à l'intérieur de l'onduleur sont
toujours raccordés à la batterie, sous tension et dangereux.
• Avant d'effectuer tout type de réparation et/ou de maintenance,
débranchez les batteries et vérifiez qu'aucun courant n'est
présent et qu'aucune tension dangereuse n'existe dans les
bornes des condensateurs à grande capacité tels que les
condensateurs BUS.
• Seules les personnes ayant une connaissance suffisante des
batteries et des mesures de précaution requises peuvent
remplacer les batteries et superviser les opérations. Les
personnes non autorisées doivent être maintenues à l'écart des
batteries.
• Attention - risque de décharge électrique. Le circuit de la batterie
n'est pas isolé de la tension d'entrée. Des tensions dangereuses
peuvent être présentes entre les bornes de la batterie et la terre.
Avant de toucher, veuillez vérifier qu'aucune tension n'est
présente !
• Les batteries peuvent causer une décharge électrique et contenir
un fort courant de court-circuit. Veuillez prendre les mesures de
précaution indiquées ci-dessous et toute autre mesure nécessaire
lorsque vous travaillez avec les batteries :
○
enlevez les montres, bagues et autres objets métalliques
○
utilisez uniquement des outils avec des manches et des
poignées isolés.
• Lors du remplacement des batteries, installez le même nombre et
le même type de batteries.
• N'essayez pas de vous débarrasser des batteries en les brûlant.
Cela peut causer l'explosion des batteries.
• N'ouvrez pas et ne détruisez pas les batteries. L'électrolyte qui
s'échappe peut causer des blessures à la peau et aux yeux. Il
peut être toxique.
• Veuillez remplacer le fusible uniquement par le même type et le
même ampérage afin d'éviter tout risque d'incendie.
• Ne démontez pas l'onduleur.
Installation et configuration
REMARQUE : Avant l'installation, veuillez contrôler l'appareil. Assurez-
vous qu'aucun élément à l'intérieur de l'emballage n'est endommagé.
Veuillez conserver l'emballage d'origine en lieu sûr pour une utilisation
ultérieure.
REMARQUE : Il existe deux types d'onduleurs on-line : les modèles
standard et les modèles à longue autonomie. Veuillez consulter le
tableau des modèles suivant. Pour plus d'informations sur la vue du
panneau arrière, veuillez consulter le manuel d'utilisation.
Modèle à
longue
autonomie
Configuration de l'onduleur
É tape 1 : Les câbles des batteries de l'onduleur type rack et du modèle
à longue autonomie ne sont pas raccordés. Veuillez d'abord les
raccorder avant utilisation.
É tape 2 : Raccordement à l'entrée de l'onduleur
Branchez l'onduleur uniquement sur une prise à deux pôles, trois fils
et raccordée à la terre. É vitez d'utiliser des rallonges.
É tape 3 : Raccordement à la sortie de l'onduleur
Pour les sorties de type prise, branchez simplement les appareils
sur les prises.
Pour les entrées ou les sorties de type borne, veuillez suivre les
étapes ci-dessous pour la configuration du câblage :
5. Enlevez le petit couvercle du bornier
6. Il est conseillé d'utiliser des cordons électriques AWG14 ou
2,1 mm
2
pour 3 KVA (Modèles 208/220/230/240 V CA). Il est
conseillé d'utiliser des cordons électriques AWG12-10 ou
3,3 mm
2
-5,3 mm
2
pour 3 KVA (Modèles 110/115/120/127 V
CA). Veuillez également installer un disjoncteur (40 A) entre
les entrées secteur et CA de l'onduleur en 3 KVA (Modèles
110/115/120/127 V CA) pour un fonctionnement en toute
sécurité.
7. Après avoir terminé la configuration du câblage, veuillez
vérifier si les fils sont solidement fixés.
8. Remettez le petit couvercle sur le panneau arrière.

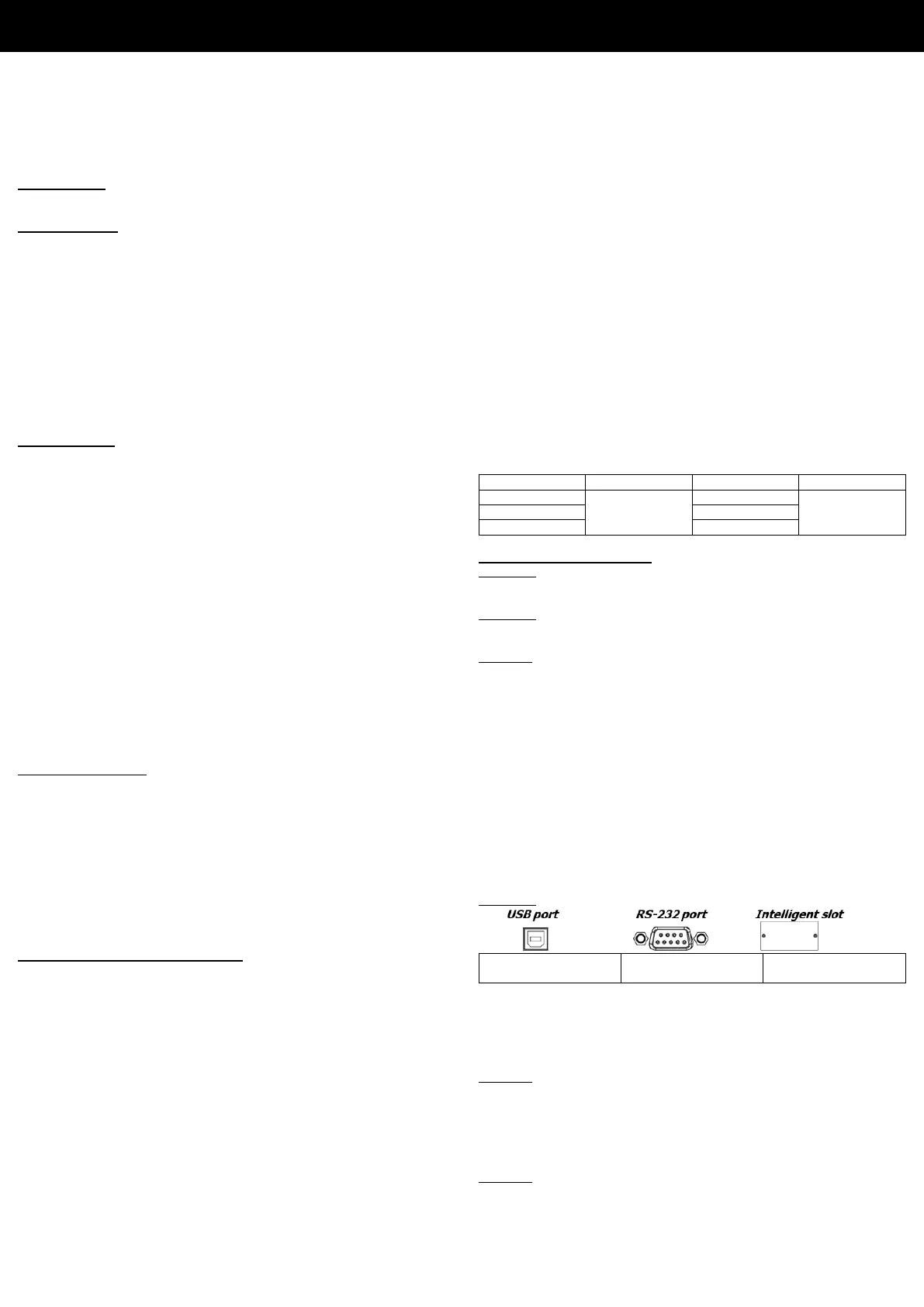

É tape 4 : Connexion de communication Port de communication :
L'onduleur est équipé d'un emplacement intelligent, idéal pour une
carte SNMP ou AS400. L'installation d'une carte SNMP ou AS400 dans
l'onduleur procure des options avancées de communication et de
surveillance. Le port USB et le port RS-232 ne peuvent pas fonctionner
en même temps.
É tape 5 : Allumer l'onduleur
Appuyez pendant deux secondes sur le bouton MARCHE/Muet du
panneau avant pour mettre l'onduleur sous tension. Remarque : La
batterie se charge complètement pendant les cinq premières heures de
fonctionnement normal. Ne vous attendez pas à disposer de la pleine
capacité de fonctionnement des batteries pendant cette période de
charge initiale.
É tape 6 : Installation du logiciel
Pour une protection optimale du système informatique, installez le
logiciel de surveillance de l'onduleur afin de configurer complètement
l'arrêt de l'onduleur. Vous pouvez insérer le CD fourni dans le lecteur de
CD-ROM pour installer le logiciel de surveillance.
