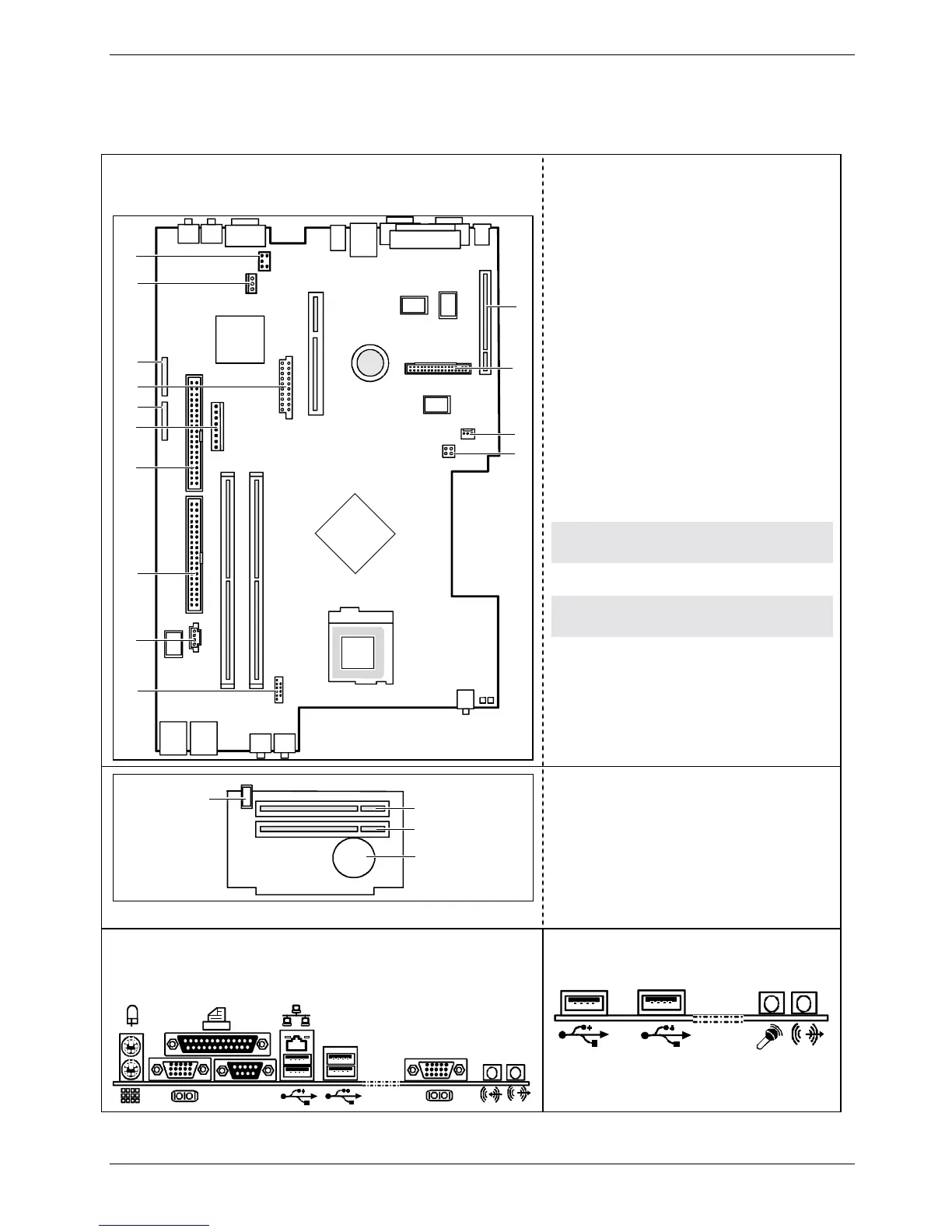

Übersicht/Overview Mainboard D1534
Interne Anschlüsse und Steckplätze / Internal
connectors and slots
PCI Riser Slot
AGP
Channel A, Slot 1
Channel B, Slot 1
1
2
3
4
6
7
8
9
10
11
12
13
14
5
Mainboard
1 =
PCI-Baugruppensteckplatz für Riser
E383 / PCI riser slot for Riser E383
2 = Diskettenlaufwerk / Floppy disk drive
3 = Lüfter 1 / Fan 1
4 = Stromversorgung +12 V ( Power
supply +12 V
5 = USB C/D
6 = CD-Audio-Eingang / CD-Audio Input
7 = IDE-Laufwerke 1/2 / IDE-drives 1/2
8 = IDE-Laufwerke 3/4 / IDE-drives 3/4
9 = Stromversorgungsüberwachung /
Power control
10 = Serial ATA1
11 = Stromversorgung / Power
supply
12 = Serial ATA0
13 = S/PDIF-Anschluss / S/PDIF
connector
14 = Steckbrücken / Jumper
Optionale Komponenten / Optional
components
1
2
3
4
RiserCard
1 =
Gehäuseüberwachung / Intrusion
switch
2 = PCI-Steckplatz 1 / PCI slot 1
3 = PCI-Steckplatz 2 / PCI slot 2
4 = Interner Lautsprecher / Internal
speake
r
Externe Anschlüsse hinten /
External connectors rear
LAN
VGA
Externe Anschlüsse vorne /
External connectors front
