Fujitsu ScanSnap fi-5110EOX Getting Started

18 |

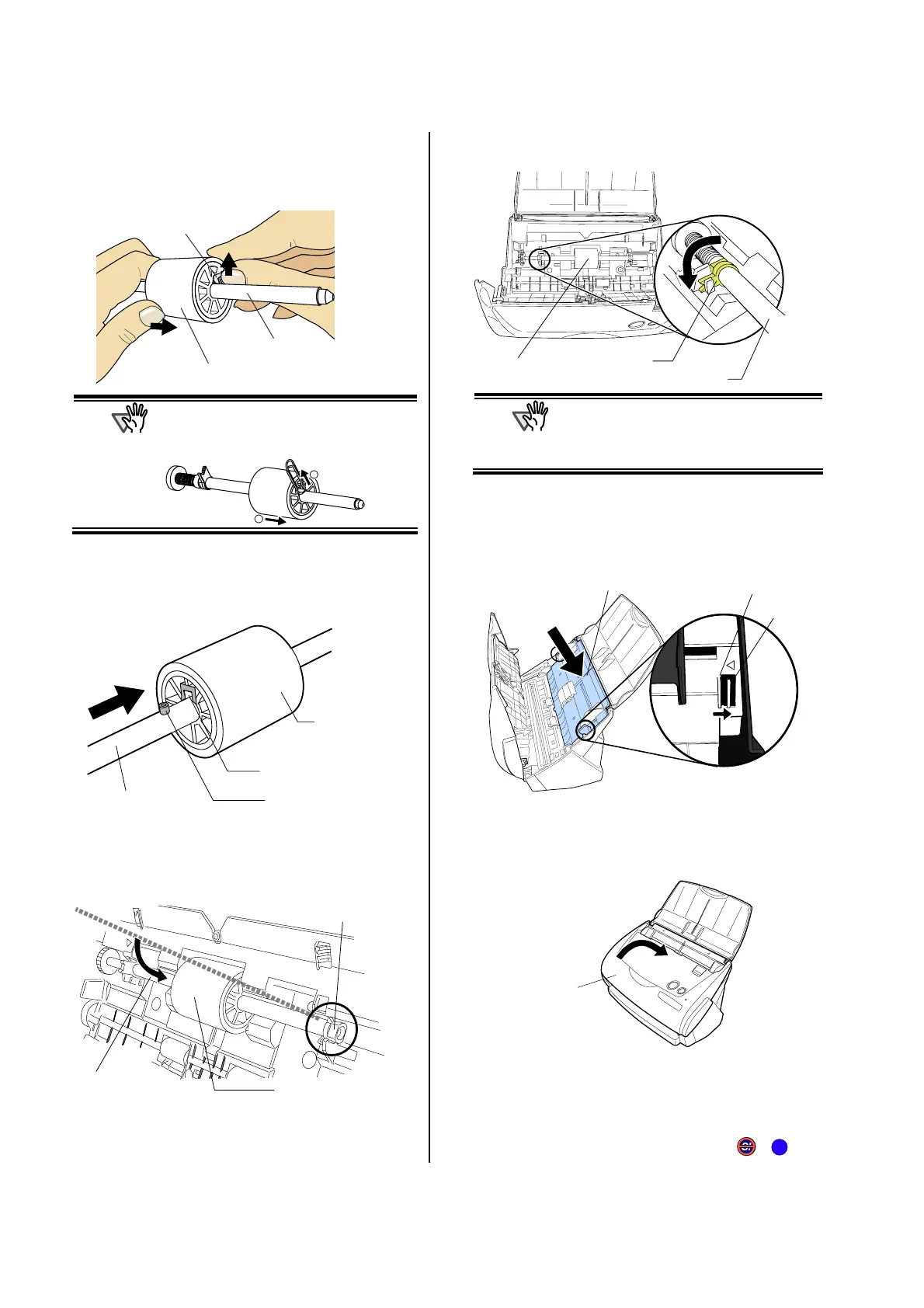

6. Retire el rodillo de recogida del eje.
Tire o levante la uña del rodillo y retire el rodillo del
eje (varilla).
PRECAUCIÓN
Si tira la lengüeta del rodillo con la uña de su
dedo podría lastimarse. Utilice un clip de
papel en caso de que no pueda tirarla con el
dedo.
1
2
7. Instale el nuevo Rodillo de Recogida en el eje.
Inserte el nuevo Rodillo de Recogida alineando la
protuberancia del eje a la ranura del rodillo.
8. Instale el Rodillo de Recogida con su eje en el escáner
y ajuste el eje
en el anillo sujetador mientras no instala.
9. Ajuste el Buje del rodillo (situado en el lado izquierdo
del eje) girándolo en dirección de la flecha.
PRECAUCIÓN
Asegúrese que el Rodillo de recogida esté
instalado correctamente. De lo contrario
atascos de papel u otros errores de
alimentación podrían ocurrir.
10. Monte la Guía de Hojas al escáner.
Sujetando las pestañas de la Guía, móntela en el
escáner.
Ö Debe de oír un clic cuando lo regresa a su posición
original.
11. Cierre el ADF
Ö Debe de oír el clic de ADF cuando lo regresa a su
posición original.
12. Encienda el escáner.
Ö El ícono ScanSnap Manager cambia de a
S
.
Cubierta ADF
E
j
e
(
Varilla
)
Rodillo de recogida
Uña
Eje
Rodillo de
recogida
Ranura
Protruberancia
Eje
Buje del Rodillo
Rodillo de
recogida
Guía de
Hojas
Uña
Pestaña
Eje (varilla)
Rodillo de recogida
Anillo sujetador
