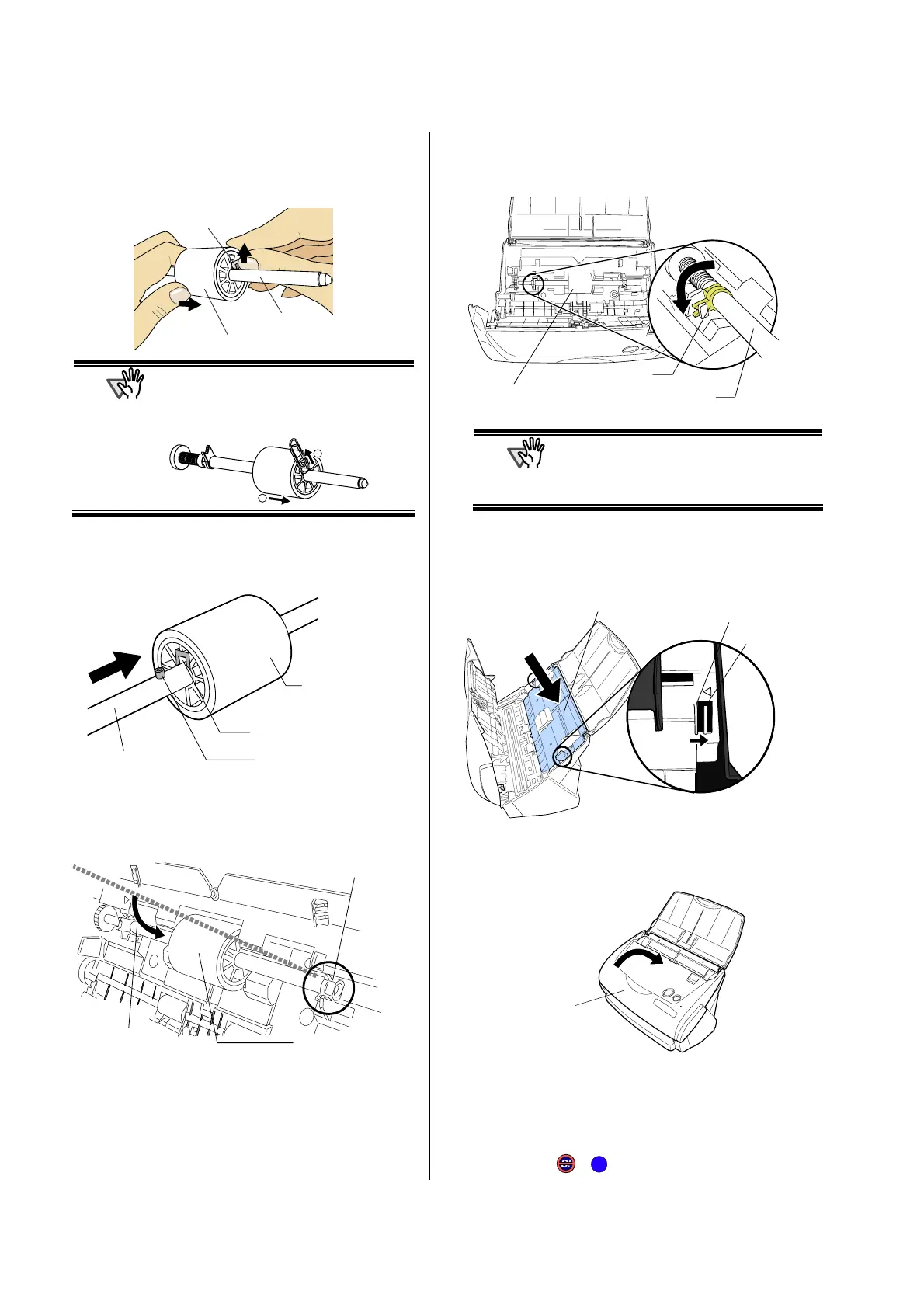

6. Rimuovere il rullo di pescaggio dall’asse.
Levare l’asse dal rullo di pescaggio tirando su la
linguetta.
ATTENZIONE
Se si preme in su la linguetta del rullo di
pescaggio usando le proprie unghie, si corre
il rischio di ferirsi o spezzarsi l’unghia. Se si è
preoccupati per ciò, premere in su la
linguetta usando una graffetta.
.󲨘
1
2
7. Attaccare un rullo di pescaggio all’asse.
Inserire il nuovo rullo di pescaggio allineando la
protrusione alla fessura sul rullo di pescaggio.
8. Installare il rullo di pescaggio con la sua asse nello
scanner. E impostare l’asse nelle fessure mentre si
abbassa
.
9. Fissare il rullo di pescaggio girando (Sinistra)
ruotandolo nella direzione della freccia.
ATTENZIONE
Assicurarsi che il rullo di pescaggio sia
attaccato in modo appropriato. Altrimenti,
inceppamenti della carta o errori di
alimentazione possono accadere.
10. Attaccare il foglio di guida allo scanner.
Mentre si tiene la maniglia sul foglio di guida,
impostare il foglio di guida allo scanner.
Ö Dovreste sentire il click dell’ADF quando ritorna
nella sua posizione originale.
11. Chiudere l’ADF
Ö Dovreste sentire il click dell’ADF quando ritorna
nella sua posizione originale.
12. Accendere lo scanner.
Ö Fare click destro sull’icona "ScanSnap Manager"
cambia da
a
S
.
Coperchio ADF
Asse
Rullo di
pescaggio
Fessura
Protrusione
Linguetta
Asse
Rullo di pescaggio
Asset
Rullo di pescaggio
Bussola
Rullo di
pescaggio
Asse
Bussola del Rullo
di
p
esca
gg
io
Foglio guida
Gancio
Maniglia
