Future light CF-200 Lighting effect - Casquillo Blackout; Conexión al Controlador DMX; Conexión Proyector - Proyector

51837540X18NXS_V_1_1.DOC
49/54
001d
DMX-mode
n1nn
Master-mode:
Sound-control
n2nn
Master-mode:
Slow
n3n
n
Master-mode:
Standby
s1ss
Slave-mode:
Slave 1
Control Board:
Seleccione el modo Master deseado para el aparato "Master". Seleccione el modo Slave respectivo para el
aparato "Slave".

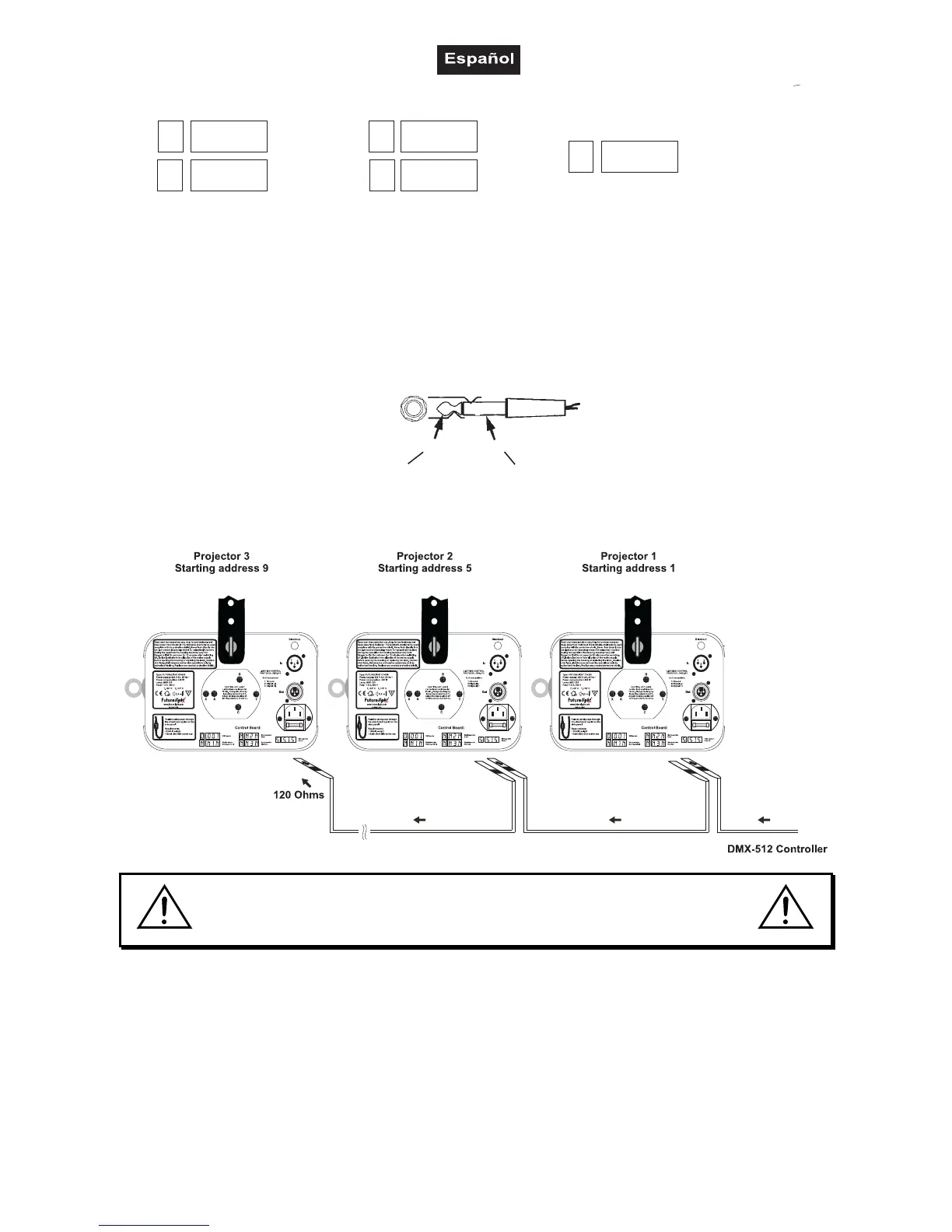

Casquillo Blackout
Cuando quiere cerrar la salida de luz (modo Blackout) - por ejemplo mediante un interruptor de pie opcional
- conecte su interruptor de pie mediante un clavija jack mono con el casquillo Blackout.
Ocupación clavija jack mono:
Fase positivo (+) Tierra
Tip Sleeve
Conexión al controlador DMX / conexión proyector - proyector
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable
de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR tripolares.
