11
1.7 Funkhandsender
Der Kettenantrieb ELTRAL KS 30/40 REMOTE wird ausschließlich mit dem Funkhandsender KS
30/40 (Bestell-Nr. K-17439-00-0-0) bedient. Dieser Handsender besitzt 4 Tasten mit denen 4 Antriebe
unabhängig voneinander gesteuert werden können. Andererseits können jedem Antrieb bis zu 8
Handsender zugeordnet werden. Ein neunter Sender wird nicht mehr übernommen.
Die Funkübertragung arbeitet mit einer Übertragungsfrequenz von 433,92 MHz und mit einem variab-
len Code (“Rollcode“) mit 16 Milliarden Kombinationsmöglichkeiten. Der Code ändert sich bei jedem
Übertragungsvorgang nach einem Algorithmus, der den verwendeten Code verdeckt, so dass ein
optimales Maß an Sicherheit gewährleistet ist.
Der Handsender ist bereits werkseitig mit einer Batterie ausgestattet und daher sofort funktionsfähig.
Zum Batteriewechsel den Handsender durch Herausdrehen der beiden Schrauben auf seiner Rücksei-
te öffnen. Batterie entnehmen und durch eine neue Batterie gleichen Typs (Typ 23A, 12 V) ersetzen.
Die Programmierung des Senders bleibt dabei erhalten. Die entnommene Batterie ist gemäß den
gesetzlichen Bestimmungen der Wiederverwertung zuzuführen.
Speichern eines Funkhandsenders
ACHTUNG: Dieselbe Taste eines Handsenders kann nicht mehreren Antrieben zugeordnet werden.
1. DIP-Schalter 1 in Stellung ON umlegen, sodass die rote LED aufleuchtet. Anschließend den DIP-
Schalter sofort wieder auf OFF zurück stellen.
2. Die Taste auf dem Handsender, die dem Antrieb zugewiesen werden soll, solange
betätigen, bis die LED am Antrieb aufblinkt.
3. Sobald die LED am Antrieb zu blinken aufhört, ist die Programmierung abgeschlossen.
Speichern eines weiteren Handsenders wenn
die DIP-Schalter NICHT zugänglich sind

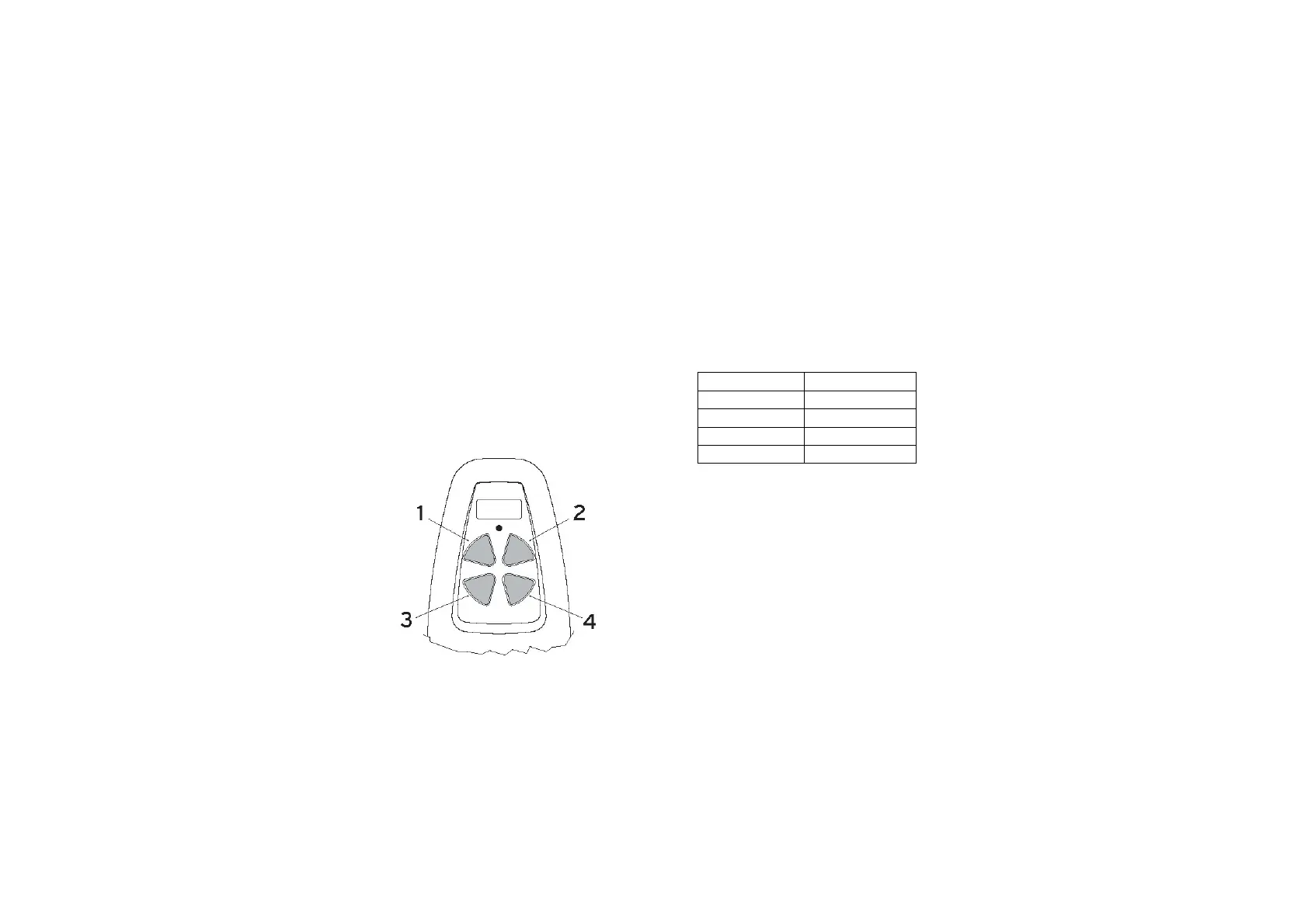

1. Gleichzeitig etwa eine Sekunde lang die Tasten 1, 2, 4
auf dem bereits eingespeicherten Handsender drücken,
dann die Taste betätigen, mit dem der Antrieb bedient
wird.
2. Die rote LED des Antriebes leuchtet auf.
3. Die Taste des neuen Handsenders drücken, die dem
Antrieb zugewiesen werden soll. Die LED des Antriebes
beginnt zu blinken, sobald die Taste des Handsenders
losgelassen wird.
4. Sobald die LED am Antrieb zu blinken aufhört, ist die
Programmierung abgeschlossen.
12
1.8 Komponenten und Zubehör
Kettenmotor ELTRAL KS 30/40 Remote
ELTRAL KS 30/40 - Remote GU-Nr. K-17437-00-0-*
*= Farbtyp: 1 = grau (RAL7047); 6 = schwarz (RAL9005); 7 = weiß (RAL9016)
Zubehör für Kettenmotor ELTRAL KS 30/40 Remote
(Anwendungsbeispiele siehe Abschnitt 1.14)
Funkhandsender GU-Nr. K-17437-00-0-0
Klappflügelbock Befestigung horizontal GU-Nr. 9-44272-00-0-*
Btl. Klappflügelbock schmal GU-Nr. K-17441-00-0-*
Btl. Schwenklager GU-Nr. K-17440-00-0-*
Konsolensatz Flügelmontage GU-Nr. K-17720-00-0-8
Prüf- und Einstellgerät GU-Nr. K-17736-00-0-0
*= Farbtyp: 1 = grau (RAL7047); 6 = schwarz (RAL9005); 7 = weiß (RAL9016)
Fangsicherung Euro-Solid
Flügelhöhe GU-Nr.
270 - 350 mm 6-27995-01-0-1
351 - 500 mm 6-27995-03-0-1
501 - 800 mm 6-27995-04-0-1
801-1500 mm 6-27995-05-0-1
9 Ggf. sind für den Einbau der Fangsicherungen profilbedingte Unterlagen notwendig
siehe Bestellkatalog.
9 Befestigungsgarnituren, abhängig von Montageart, Profilsystem und Profilmaterial
1.9 Wartung und Pflege
Um einen störungsfreien Betrieb zu gewährleisten, müssen Sie die folgenden Arbeiten alle 1000
Öffnungszyklen durchführen jedoch mindesten einmal im Jahr:
9 Prüfen Sie alle Schrauben auf festen Sitz und ziehen Sie diese nach, falls notwendig.
9 Kontrollieren Sie den optimalen Sitz des Fensterflügels im Fensterrahmen. Justieren Sie die Befes-
tigungsgarnitur entsprechend.
9 Kontrollieren Sie alle Teile auf Beschädigungen und Verschleiß. Tauschen Sie, falls erforderlich,
die Teile aus.
9 Verwenden Sie keinesfalls Laugen oder Säuren zum Reinigen. Tauchen Sie das Gerät nicht in
Wasser ein.
9 Reparieren Sie bei einem Defekt den Antrieb nicht selbst. Entfernen Sie weder das Gehäuse noch
andere Teile. Wenden Sie sich bei Schäden am Gerät an den Hersteller. Es dürfen nur Ersatzteile
des Herstellers verwendet werden.
