4. Montage
Selon sa configuration, l'établi se compose de différentes pièces, telles
que le piètement, les caissons (par exemple : le bloc tiroir) et d'autres
accessoires en option à monter.
Les trous percés dans le plan de travail sont uniquement prévus pour
le montage standard des piètements et des caissons. Le cas échéant,
il convient de percer dans le plan de travail les trous nécessaires à un
montage différent des piètements et des caissons.
Diamètre : 5 mm
Rainures : 20 mm
Les bâtis des établis GARANT KOMPAKT (sauf 930950), KOMPAKT-Lourds et
KOMPAKT-H sont déjà entièrement montés à la livraison.
4.1. Outils et matériel nécessaires
Outil / Matériel Taille / Qualité
SW5, SW6
SW13
PH2
pour un ancrage au sol (béton BN25)
–
Plastique, réf. 8
Dim. : 6 × 50
Résistance : min. 8.8

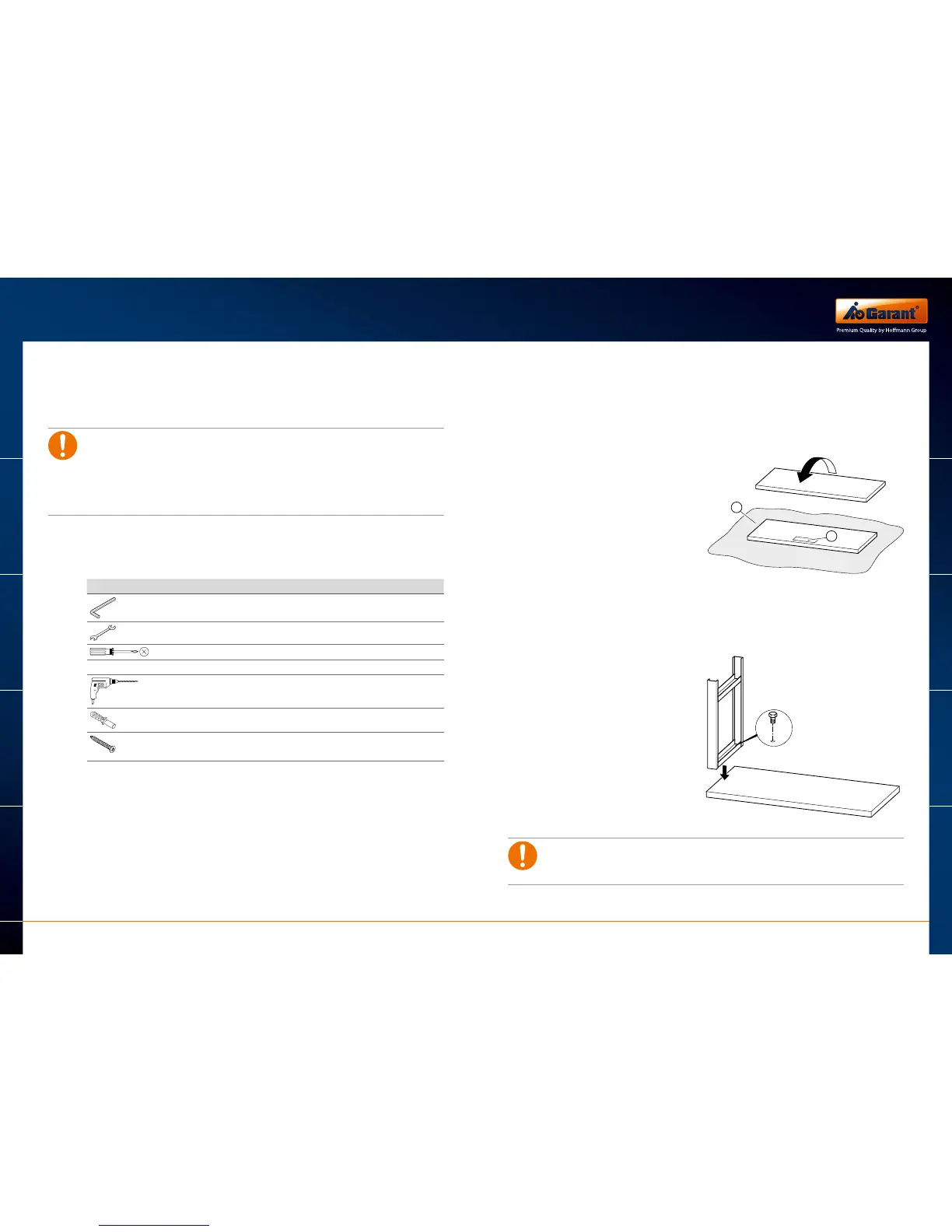

4.2. Exemple de montage
Voici un exemple de montage d'un établi KOMBI GARANT.
4.2.1 Préparation du montage
X
Dégagez le lieu de montage de l'établi.
X
Assurez-vous que la surface sur laquelle sera monté l'établi est plane,
propre et sèche.
X
Le cas échéant, placez un
support pour protéger la
surface du plan de travail.
X
Retournez le plan de travail
avec la surface vers le bas et
posez-le sur le sol, de sorte
que l'autocollant « Face
avant » (b) soit visible et se
trouve à l'avant.
a
b
4.2.2 Montage du piètement au plan de travail
X
En cas d'écart par rapport à la position de montage standard :
Tracez les trous de perçage éventuels.
Forez les trous.
X
Disposez le piètement
dans l'alignement exact
des trous prépercés et
vissez-les.
Lors du montage de la
paroi arrière et/ou du
plateau de rangement :
ne serrez pas encore
à fond les vis des
piètements.
X
Le cas échéant, montez un
autre pied en procédant de
la même manière.
Pour des raisons de stabilité, deux piètements avec plan de travail et les
piètements mobiles ne peuvent être montés qu’en association avec des
plateaux de rangement, des parois arrière ou des goussets.
