FORNI ELETTRICI VENTILATI
IT

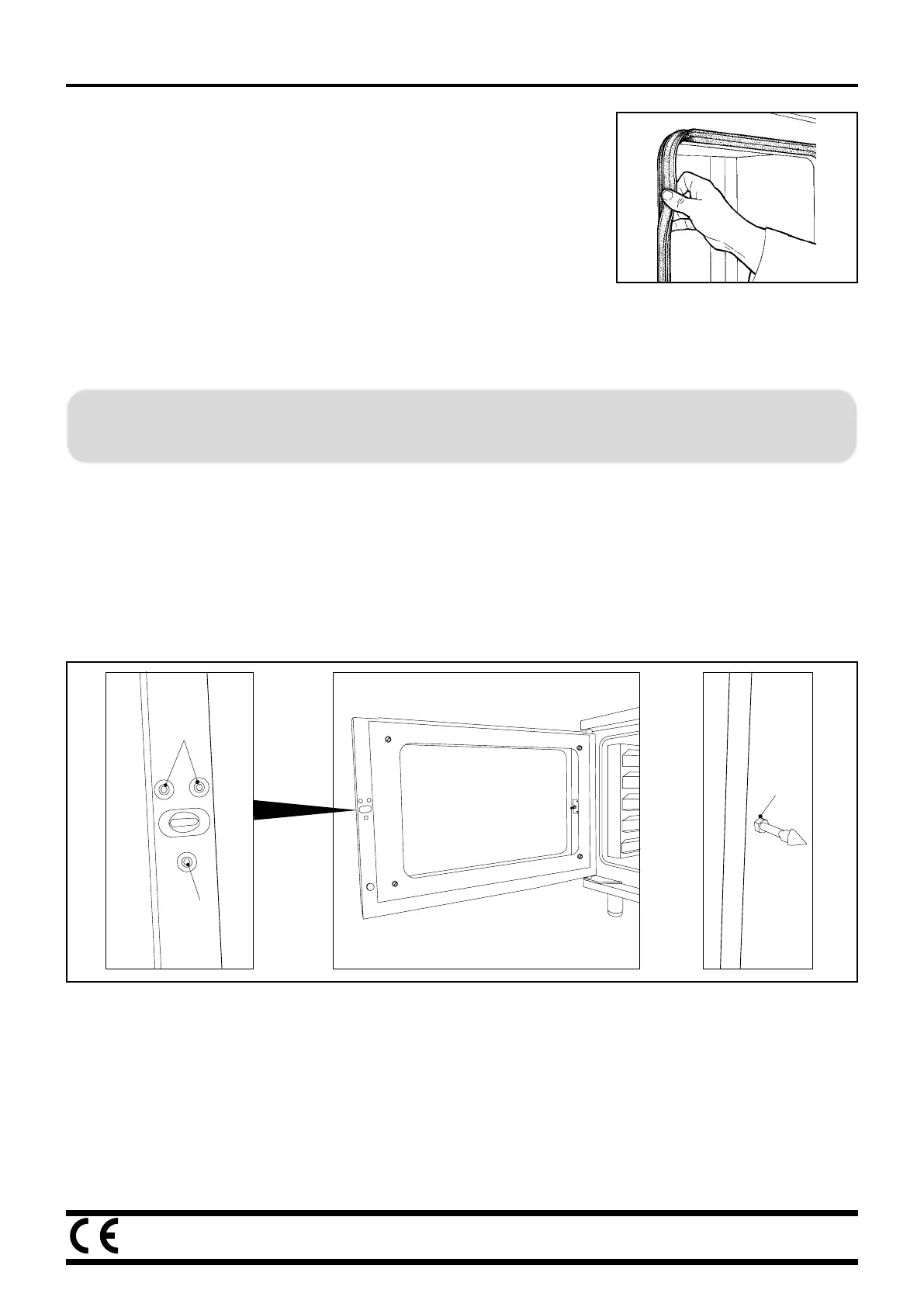

2.9.3 - Guarnizione della porta
• La guarnizione è inserita a pressione, quindi deve essere estratta
tirandola e inserita nuovamente a pressione. Tale operazione deve
essere eseguita a mano per non danneggiare la guarnizione.
2.9.4 - Ventola e motore
• Dall’interno del forno, togliere la protezione del motore, svitare il
dado che libera la ventola, sfilare quest’ultima dopo aver tolto il pan-
nello sul lato sinistro del forno,
ATTENZIONE!
Non deformare la ventola nello smontaggio o montaggio
2.9.5 - Maniglia e gancio
Operare come segue:
1) Aprire la porta del forno
2) Svitare le viti (A - fig. 11).
3) sostituire e rimontare il tutto seguendo l’ordine inverso.
4) Se necessario, ruotare il dado (B - fig. 11) del gancio in senso orario o antiorario per regolare la corretta
chiusura della maniglia, curando il giusto orientamento della punta del gancio.
2.9.6 - Resistenze camera di cottura
1) Operare dal lato destro del forno per scollegare le connessioni elettriche dalle resistenze.
2) Togliere i supporti griglie e il convogliatore per acccedere alle resistenze della cella.
3) Svitare le viti che fissano la flangia delle resistenze alla cella.
4) Sostituire le resistenze e rimontare il tutto seguendo l’ordine inverso, ricordarsi di ripristinare il silicone
dove presente (usare silicone resistente alla temperatura di 300 °C).
fig. 10
11
fig. 11
A
A
B
