ELEKTRISCHE UMLUFTÖFEN
DE
2.5 - Entsorgung Ihres alten Geräts
Ihr Gerät wurde unter Verwendung hochwertiger Materialen und Komponenten
entwickelt und hergestellt, die recycelt und wieder verwendet werden können.
Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem
Gerät, bedeuten dies, dass für dieses Gerät die Europäischen Richtlinie 2002/
96/EG gilt.
Informieren Sie sich über die geltenden Bestimmungen zur getrennten
Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land.
Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und
entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte
Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen
negativen Folgen geschützt.
83

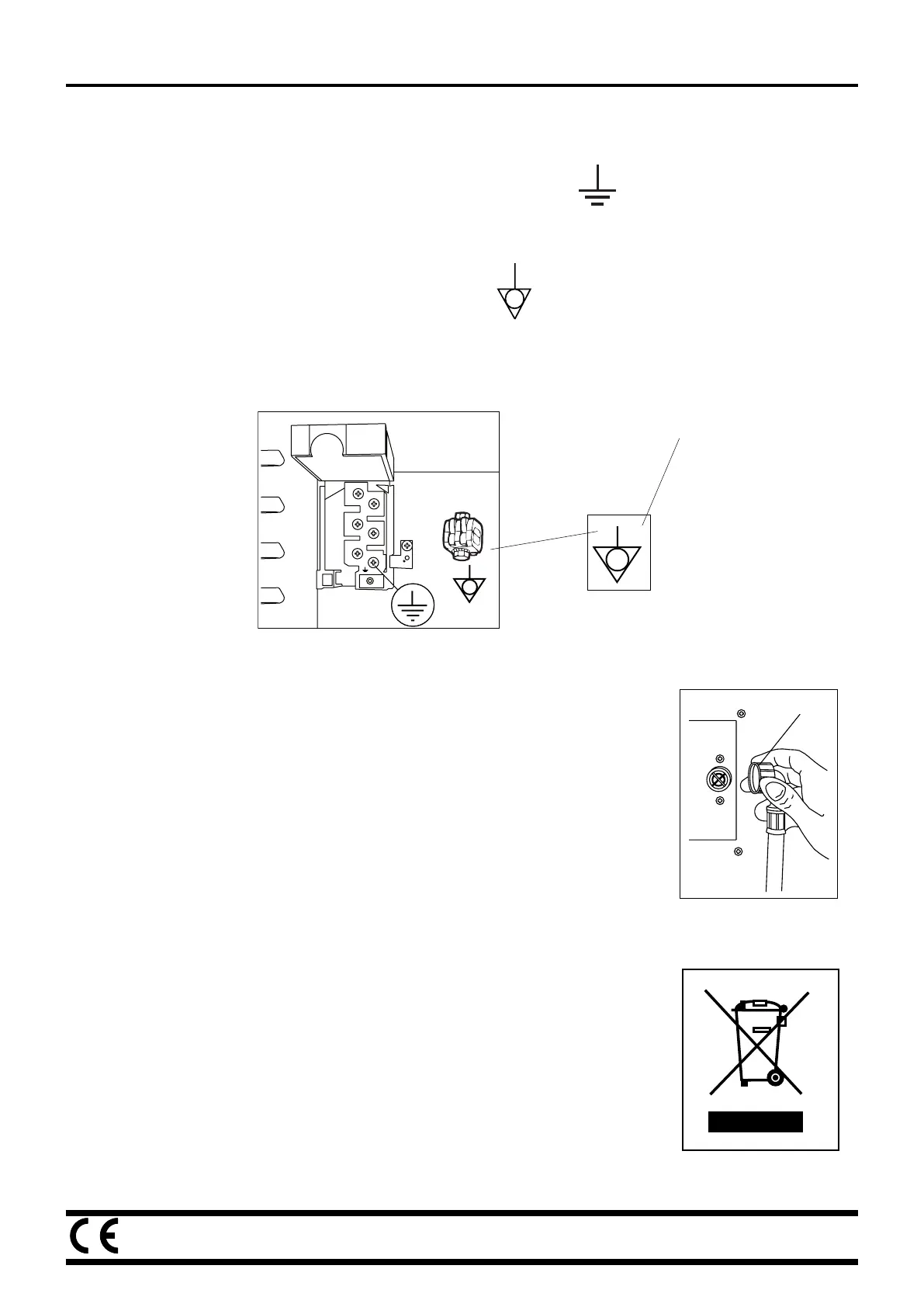

2.3 - Erdleiter des Versorgungsnetzes
Das Gerät ist an den Erdleiter des Versorgungsnetzes anzuschließen.
Zu diesem Zweck ist die Versorgungsklemmleiste an der Rückseite des Ofens zugänglich.
Danach ist das gelb-grüne Speisekabel an die mit dem Symbol gekennzeichnete Klemme zu
befestigen. (siehe Abb. 5).
Das Gerät ist an ein ˜quipotentialsystem anzuschließen. Hierzu ist ein Leiter mit einem Mindestquerschnitt
von 10 mm
2
zu verwenden, der an die mit dem Symbol gekennzeichnete und am Geräteboden po-
sitionierte Klemme anzuschließen ist (A - Abb. 5).
Das Kabel muss in einem metallischen entgrateten Rohr oder in einem steifen Kunststoffrohr bis zum
Gerät verlegt werden.
Abb. 5
A
A
1
2
3
4
5
2.4 - Anschluss an das Wasserversorgungsnetz
Das Wasserrohr an das Anschlussstück (3/4” G) des Gerätes durch
Einschrauben des Stutzens anschließen (A - Abb. 6). Einen mechanischen Filter
und einen Absperrhahn im Kreislauf zwischenfügen.
Für eine einwandfreie Funktionsweise des Gerätes muss zur Vermeidung von
Kalkablagerungen in der Garkammer Trinkwasser mit einer Härte von nicht mehr
als 3 °F zur Verfügung stehen. Falls erforderlich, ist stromaufwärts des
Hydraulikkreislaufs ein Wasserenthärter zu installieren.
Der zulässige Druck muss zwischen min. 200 kPa, max. 300 kPa liegen.
A
A
Abb. 6
Abb. 7
