3. Inbetriebnahme
13 mm (1/2”)
Schlauch-Durchmesser 15 mm (5/8”) 25 mm (1”) 38 mm (1
1
/
2
”)
19 mm (3/4”)
Schlauchverbindung des
Universalanschlusses
햲
Schlauch-Anschluss Obersten Nippel bei Keinen Nippel Oberste beide Nippel
쎻 abtrennen abtrennen bei 쎻 abtrennen
Benötigte Anschluss-Sätze 13 mm (1/2”): GARDENA Pumpenanschluss-Satz Art.-Nr. 1750
für 13–19 mm Schläuche:
15 mm (5/8”): Hahnstück Art.-Nr. (2)902 und
Schlauchstück Art.-Nr. (2)916
19 mm (3/4”): GARDENA Pumpenanschluss-Satz Art.-Nr. 1752
Eine optimale Ausschöpfung der Förderleistung wird bei Verwen-
dung eines 38 mm (1
1
/
2
”)-Schlauches erreicht.

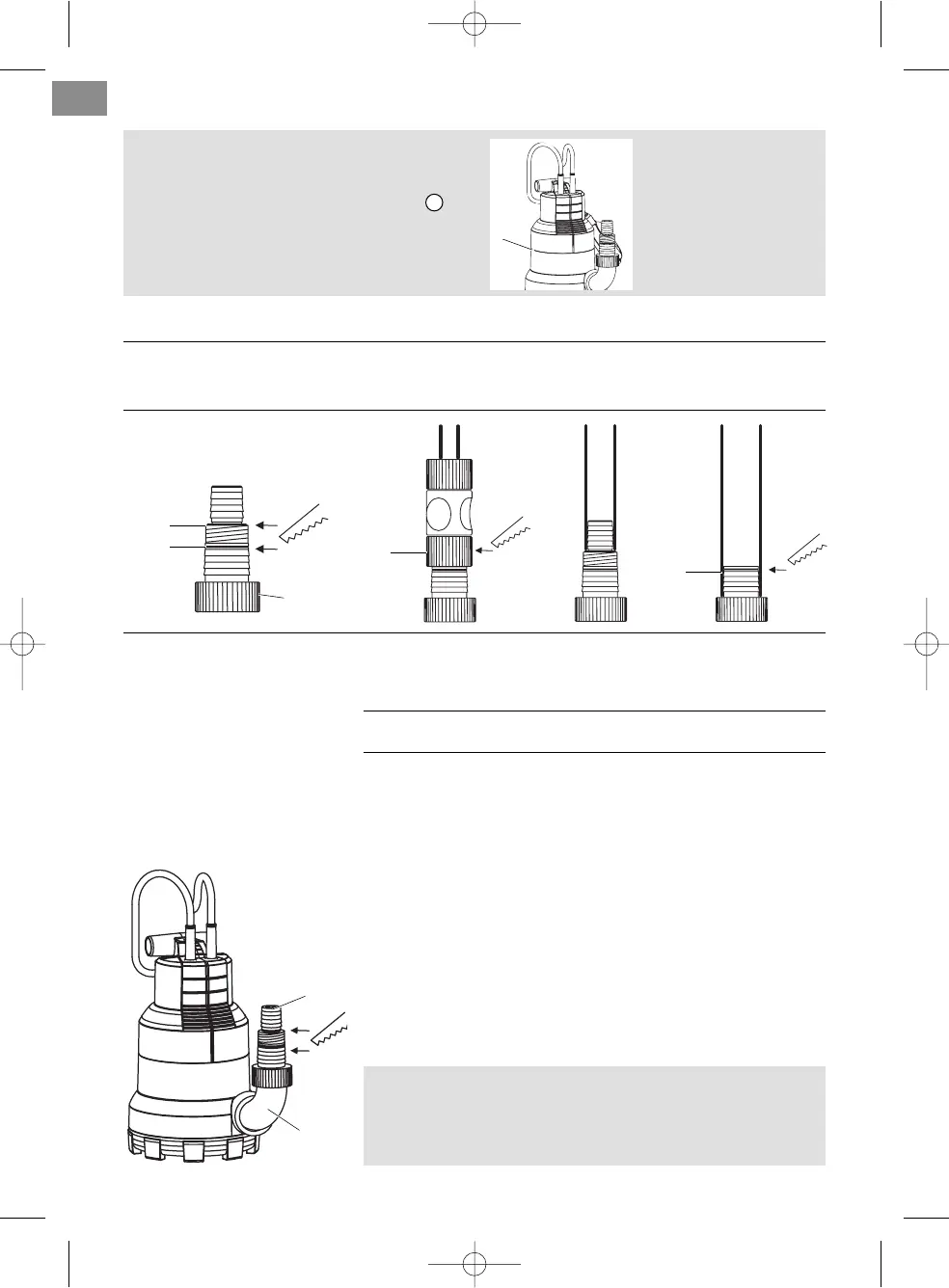

Schlauch anschließen: Der Universal-Anschluss
햲
ermöglicht den Anschluss von allen
Schläuchen aus obiger Tabelle.
1. L-Stück
햳
in die Pumpe einschrauben.
2. Nicht benötigter Nippel des Universal-Anschlusses
햲
entspre-
chend der Schlauchverbindung abtrennen.
3. Universal-Anschluss
햲
auf die Pumpe schrauben.
4. Schlauch mit dem Universal-Anschluss
햲
verbinden.
38 mm (1
1
/
2
”)- und 25 mm (1”) Schläuche empfehlen wir, zusätzlich
mit einer GARDENA Schlauchschelle Art.-Nr. 7193 zu befestigen.
Nur für 13 mm (1/2”)-Schlauch:
Damit nach dem Pumpen der Inhalt des Druckschlauchs nicht
wieder durch die Pumpe ausläuft, kann der Universal-Anschluss
햲
mit einem GARDENA Regulierventil Art.-Nr. 977 ausgestattet
werden, das Sie über Ihren GARDENA Händler beziehen können.
4
D
쏹쎻
a
쏹쎻
a
a
쏹쎻
b
쏹
쎻
b
쏹햲
b
쏹햲
쏹햳
Dies ist kein Defekt der
Pumpe, sondern dient
der automatischen Ent-
lüftung. Beim erstmaligen
Eintauchen der Pumpe
kann es einige Sekunden
dauern, bis die Luft ent-
weicht.
Automatische Entlüftungseinrichtung:
Die Entlüftungsvorrichtung beseitigt ein eventuell
vorhandenes Luftpolster in der Pumpe. Dabei ent-
weicht Luft durch die Entlüftungsbohrungen
und es entstehen Luftblasen unter Wasser.
e
쏹쎻
e
