3. Colocação em funcionamento
13 mm (1/2”)
Diâmetro da mangueira 15 mm (5/8”) 25 mm (1”) 38 mm (1
1
/
2
”)
19 mm (3/4”)
Ligação de mangueira
do conector universal
햲
Conexão da mangueira Cortar o niple superior Não cortar Cortar os dois niples
na posição 쎻 nenhum niple superiores na posição 쎻
Peças de ligação necessárias 13 mm (1/2”):
jogo de ligação de bomba GARDENA Art. Nº 1750
para tubos flexíveis de
15 mm (5/8”): ligação GARDENA Art. Nº (2)902 e
ligação rápida para mangueiras Art. Nº (2)916
19 mm (3/4”):
jogo de ligação de bomba GARDENA Art. Nº 1752
O aproveitamento óptimo da capacidade de trasfega é atingido,
utilizando uma mangueira de 38 mm (1
1
/
2
”).

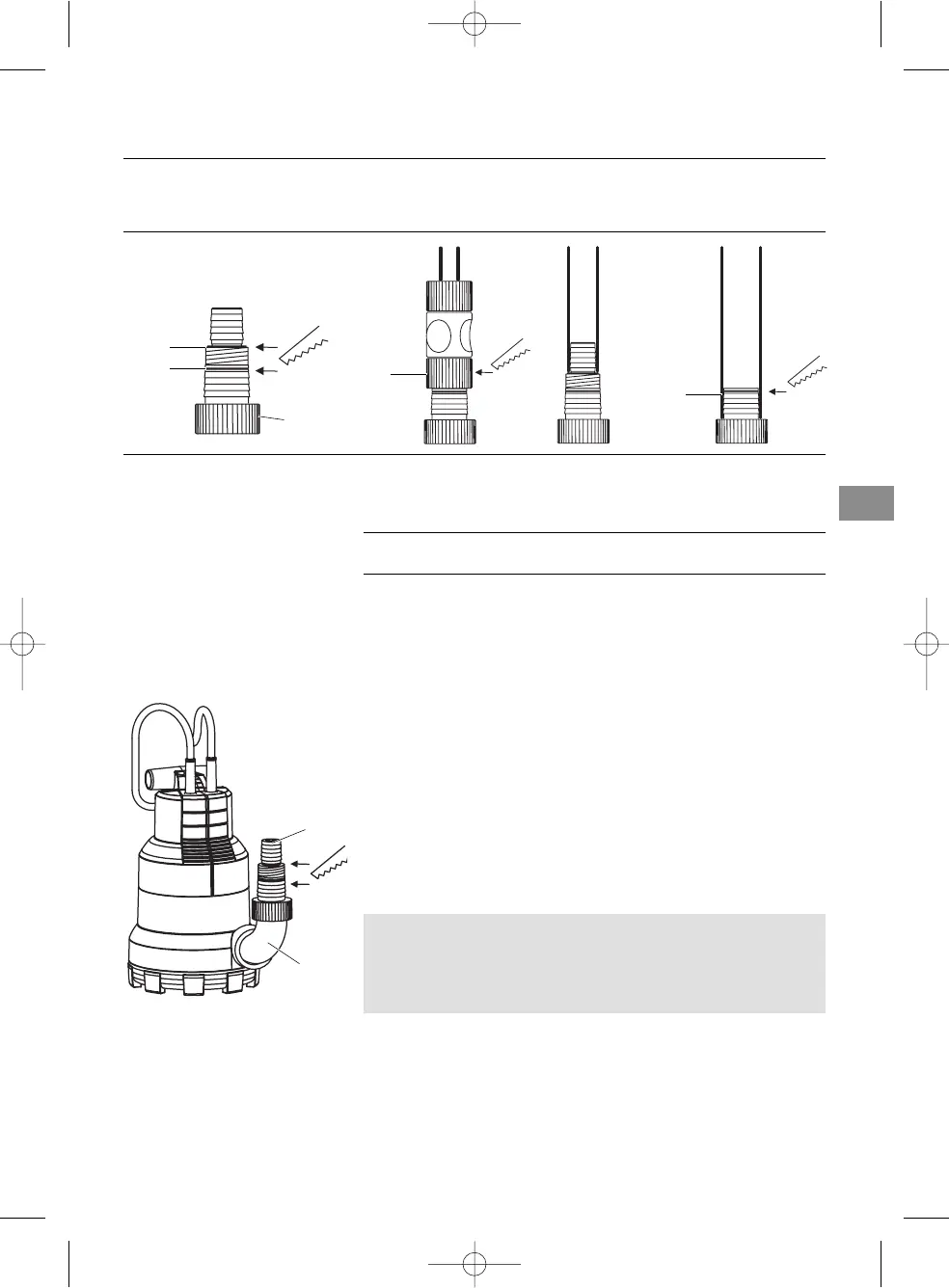

Ligação da mangueira: O conector universal
햲
permite a conexão de todas as
mangueiras da tabela atrás indicada.
1. Aparafusar a peça em L
햳
na bomba.
2. Corte o niple não necessário do conector universal
햲
de
acordo com o tipo de conexão da mangueira.
3. Aparafuse o conector universal
햲
à bomba.
4. Ligue a mangueira ao conector universal
햲
.
Recomendamos que fixe os tubos flexíveis de 38 mm (1
1
/
2
”) e de
25 mm (1”) com uma braçadeira para tubos flexíveis Art. Nº 7193.
Apenas para a mangueira de 13 mm (1/2”):
Para que, após a bombagem, o conteúdo da mangueira de saída
não reflua, passando pela bomba, pode equipar-se o conector
universal
햲
com uma válvula de regulação GARDENA Art. Nº
977, que pode ser adquirida no revendedor GARDENA.
