3. Puesta en funcionamiento
13 mm (1/2”)
Diámetro de mangueras 15 mm (5/8”) 25 mm (1”) 38 mm (1
1
/
2
”)
19 mm (3/4”)
Unión de mangueras
universal
햲
Unión de mangueras Desconectar la No desconectar Desconectar
boquilla superior ninguna boquilla las dos boquillas
en . superiores en .
Juegos de conexión requeridos 13 mm (1/2”): kit de conexión para bombas GARDENA,
para tubos de 13–19 mm: Art. Nº 1750
15 mm (5/8”): macho para grifos GARDENA, Art. Nº (2)902, y
conectador para maguera, Art. Nº (2)916
19 mm (3/4”): kit de conexión para bombas GARDENA,
Art. Nº 1750
Se obtendrá un aprovechamiento óptimo del rendimiento de la
bomba con una manguera de 38 mm (1
1
/
2
”).

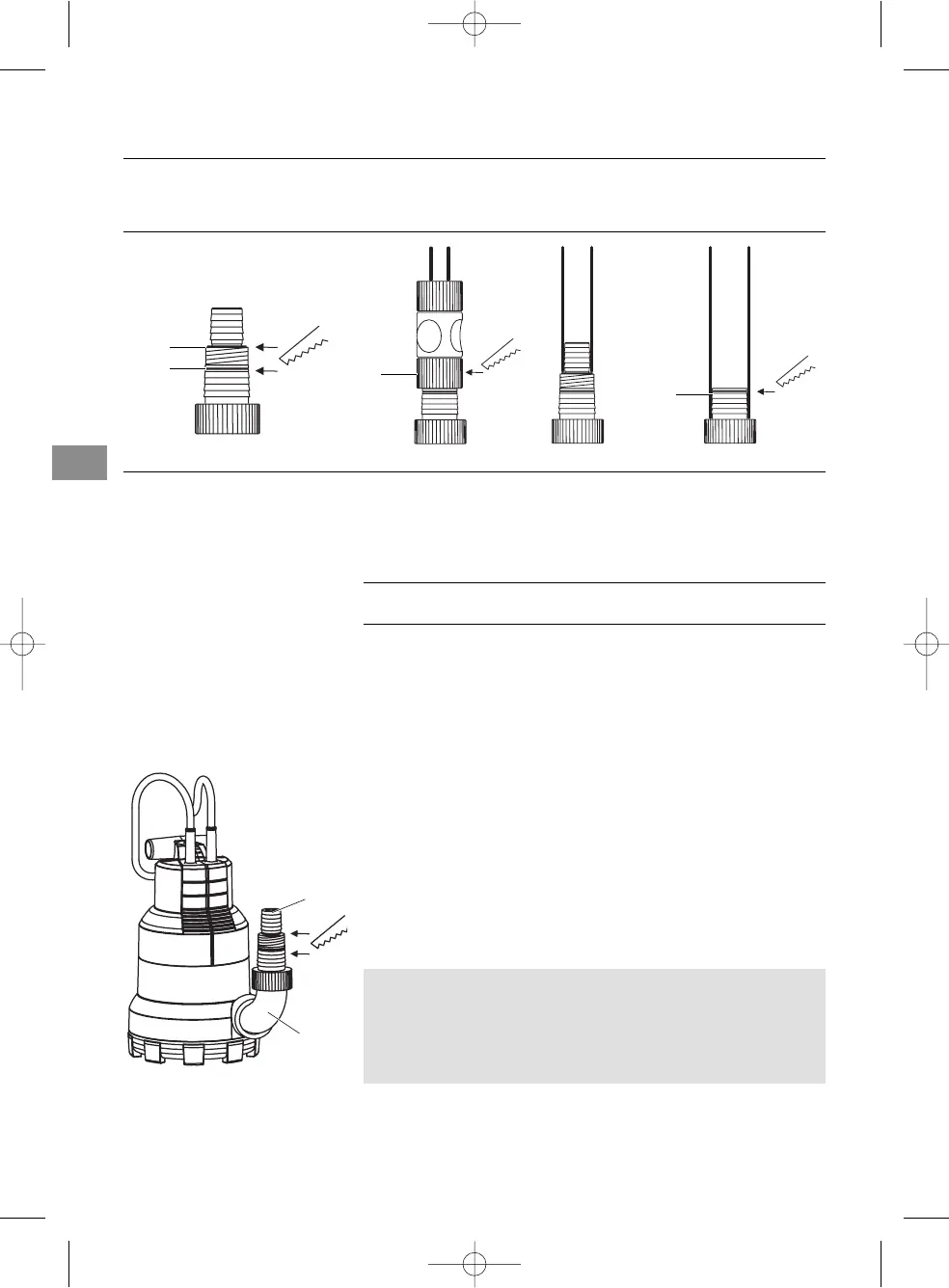

Conexión de la manguera: La unión universal
햲
permite la conexión de todas las mangueras
de la tabla anterior.
1. Enrosque la pieza en L
햳
en la bomba.
2. Desconectar la boquilla que no se necesita de la unión
universal
햲
según la unión de la manguera.
3. Atornillar la unión universal
햲
en la bomba.
4. Conectar la manguera con la unión universal
햲
.
Se recomienda utilizar los tubos de 38 mm (1 1/2”)- y 25 mm (1”)
junto con una abrazadera de GARDENA, Art. Nº 7193.
Sólo para manguera de 13 mm (1/2”):
Para que el líquido contenido en la manguera de impulsión no
pueda volver a la bomba después del bombeo, se puede montar
en la unión universal a una válvula reguladora GARDENA,
Art. Nº 977, que puede solicitar a un distribuidor de productos
GARDENA.
쏹쎻
b
쏹쎻
a
68
E
쏹햲
쏹햳
쏹쎻
a
쏹쎻
a
쏹쎻
b
쏹쎻
b
