Gardena FP 1000 E - Mantenimiento; Eliminación de Averías

47
E
46
E
B
C
D
Salida lateral:
En la salida lateral
B
(1/2”, 3/4“ y 1“- boquilla roscada) se pueden
conectar otros consumidores adicionales, por ejemplo, gárgolas.
La cantidad de agua se selecciona mediante el regulador
C
.
Nota: con la articulación esférica
D
el surtidor se puede alinear
verticalmente.

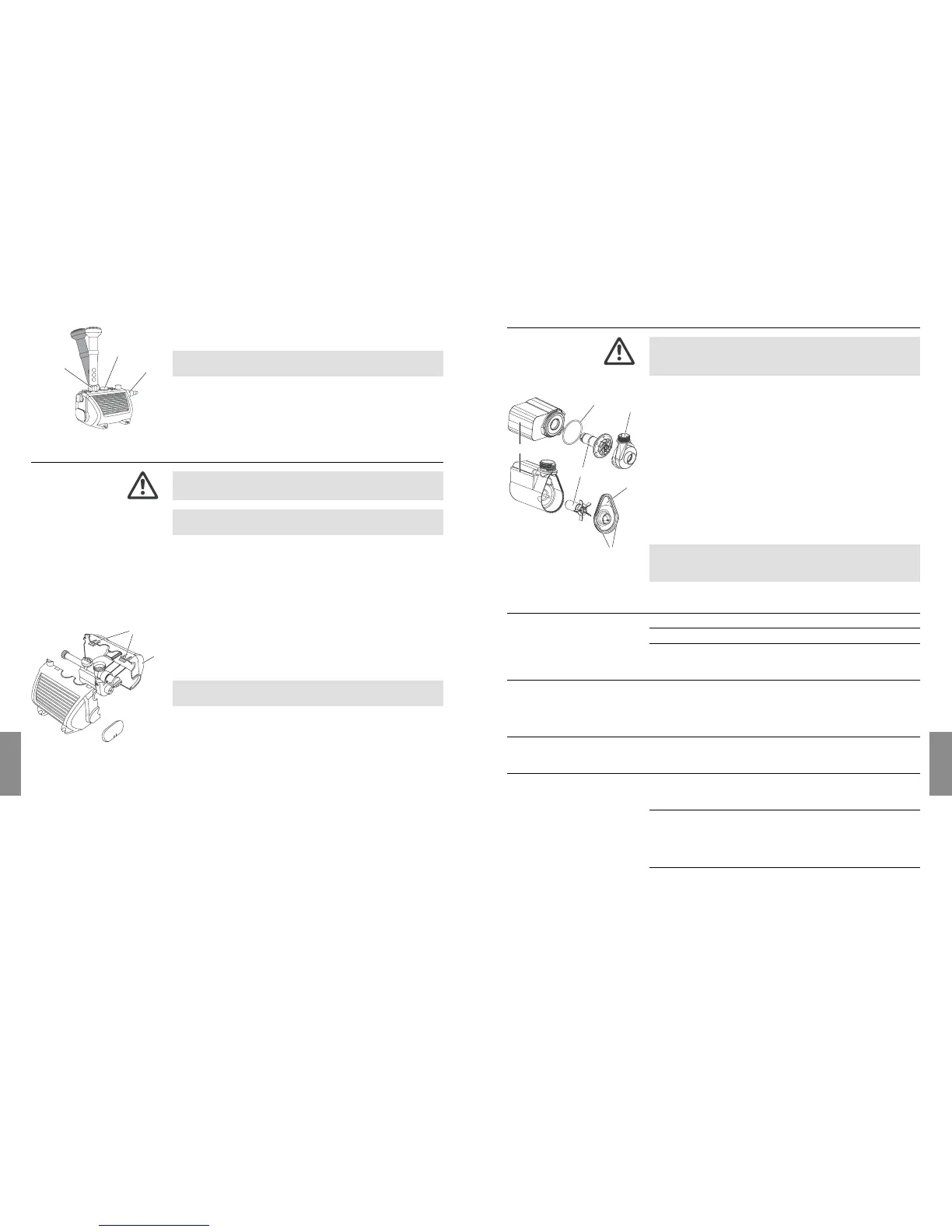

5. Mantenimiento
¡Atención! Descarga eléctrica.
V Desconecte el enchufe de la red
Limpieza: no utilice objetos contundentes ni detergentes
agresivos.
1. Desatornille la tobera.
2. Desatornille el dispositivo de efectos acuáticos de la tobera.
3. Lave con agua limpia la tobera de viento y el dispositivo de
efectos acuáticos.
1. Saque del agua la bomba de efectos acuáticos.
2. Suelte los resortes
6
y abra la caja de filtros
5
.
3. Limpie la caja de filtros
5
aplicando un chorro de agua.
4. Cuelgue una de las mitades de la caja de filtros de la otra y cié-
rrela.
Limpieza: no utilice objetos contundentes ni detergentes
agresivos.
Poco sucio:
v Limpie la superficie superior del filtro del control para bordes de
estanques debajo del agua.
Muy sucio:
1. Separe el control para bordes de estanques de la manguera
debajo del agua para evitar la inclusión de aire.
2. Saque el control para bordes de estanques del agua, ábralo y
límpielo.
3. Monte de nuevo debajo del agua el control para bordes de
estanques en la manguera.
Limpieza de la caja de filtros:
Limpie el filtro del control
para bordes de estanques:
Limpieza del dispositivo de
efectos acuáticos y de la
tobera de viento:
7
5
6
6. Eliminación de averías
¡Atención! Descarga eléctrica.
V Antes de realizar cualquier trabajo en la bomba
desconectar el enchufe de la red.
1. Extraiga la bomba de la caja de filtros (vea 5. Mantenimiento).
2. FP 750 E: Extraiga la tapa de la bomba
G
en los encajes
H
de la carcasa del motor
F
.
Otras bombas: Haga girar la carcasa de la bomba
E
en el
sentido contrario a las agujas del reloj y sáquela verticalmente
de la carcasa del motor
F
.
3. Extraiga la unidad impulsora
I
del cárter del motor
F
y límpiela.
4. Inserte de nuevo la unidad impulsora
I
en el cárter del motor
F
, cuando esté limpia.
5. FP 750 E: Coloque a presión la cubierta de la bomba
G
en el
cárter del motor
F
.
Otras bombas: Inserte la carcasa de la bomba
E
en el cárter
del motor
F
, en sentido vertical, y gírela en el sentido de las
agujas del reloj.
FP 4000 E / FP 5000 E / FP 7500 E: Durante el montaje, tenga
en cuenta que la junta
J
esté correctamente colocada en la
carcasa del motor
Fallo Causa posible Solución
No se producen efectos Conector no enchufado V Enchufe el conector.
acuáticos Unidad impulsora bloqueada V Limpie la bomba.
La regulación en la bomba o V Abra la correspondiente
en el control para bordes de regulación.
estanques está cerrada.
FP 1800 E / FP 2500 E / El interruptor de protección 1. Extraiga el enchufe y deje
FP 7500 E: térmico está activado enfriar la bomba.
(la bomba se ha secado) 2. Conecte el enchufe otra vez
después de aproximada-
mente 2 minutos.
FP 750 E / FP 1000 / La protección electrónica contra V Retire el enchufe, coloque la
FP 1400 E / FP 4000 E / el funcionamiento en seco está bomba en el agua y vuelva
FP 5000 E / FP 7500 E: activada. a conectar el enchufe.
Surtidor de agua reducido o Dispositivo de efectos acuáticos v Limpie el dispositivo de
sucio sucio efectos acuáticos y
la tobera de viento.
Bolsa de aire en la manguera v Llene de agua la manguera
de conexión del filtro para
bordes de estanques /
bomba (véase 4. Puesta en
Funcionamiento)
Caja de filtros / filtro para borde v Limpie la caja de filtros /
de estanques sucios filtro para bordes de
estanques.
En caso de otros fallos, rogamos ponerse en contacto con el Servicio GARDENA.
E
G
G
H
H
F
Limpieza de la bomba:
