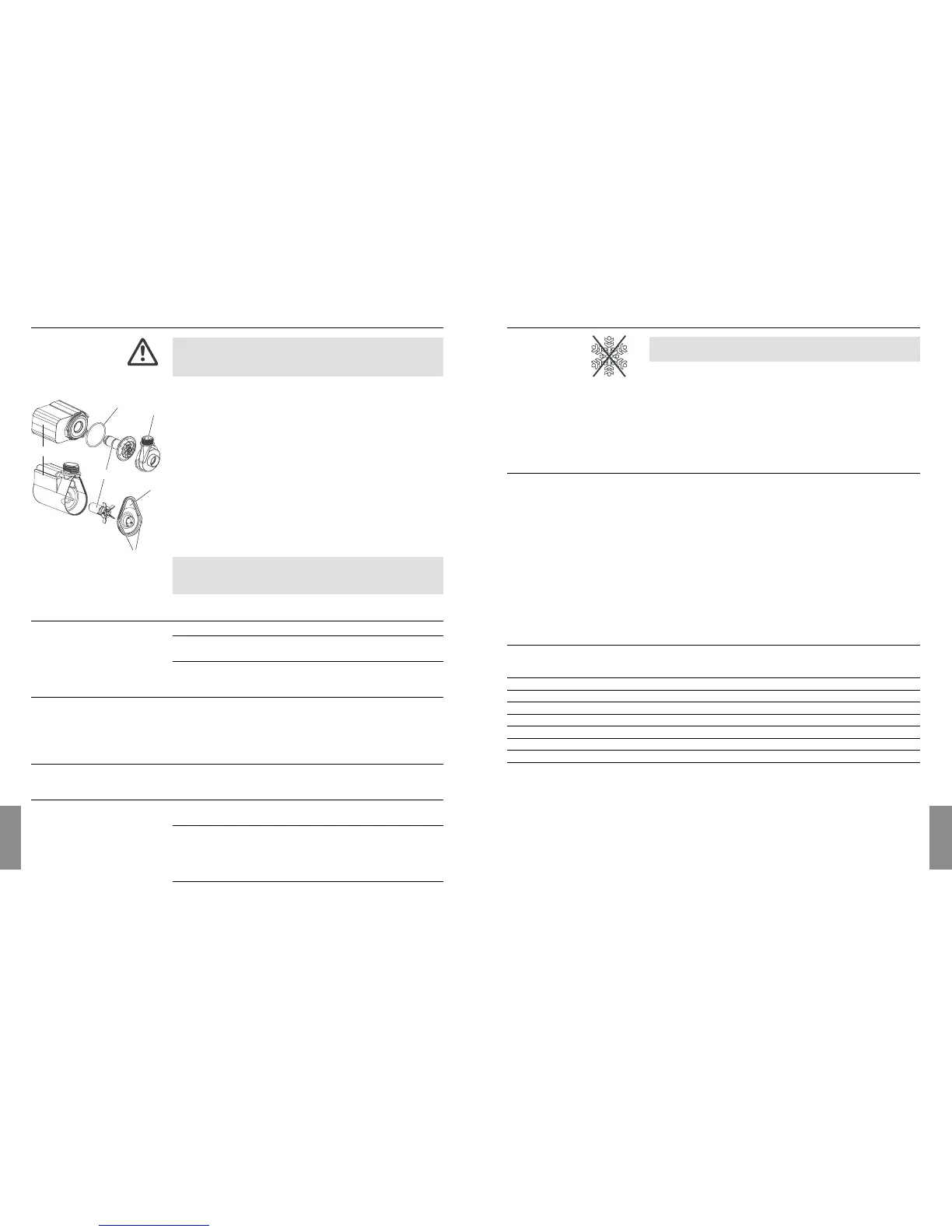

Limpar a bomba:
6. Reparação de avarias
Atenção! Choques eléctricos!
V Desligue a bomba da rede, antes de qualquer
trabalho.
1. Retirar a bomba da carcaça do filtro (veja 5. Manutenção).
2. FP 750 E: Retirar a tampa da bomba
G
nos encaixes
H
da
carcaça do motor
F
.
Outras bombas: Rodar a carcaça da bomba
E
no sentido
contrário aos dos ponteiros do relógio e retirá-la verticalmente
da carcaça do motor
F
.
3. Retirar a unidade de funcionamento
I
da carcaça do motor
F
e lavá-la.
4.Inserir a unidade de funcionamento
I
novamente na carcaça
do motor
F
.
5. FP 750 E: Colocar a tampa da bomba
G
na carcaça do motor
F
Outras bombas: Colocar a carcaça da bomba
E
verticalmente
na carcaça do motor
F
e rodar a carcaça da bomba
E
no
sentido dos ponteiros do relógio.
FP 4000 E / FP 5000 E / FP 7500 E: Tenha em atenção que,
durante a montagem, o vedante esteja
J
inserido correctamen-
te na carcaça do motor
F
.
Avaria Motivo possível Resolução
Sem jogo de água Ficha de rede não está conectada V Conectar a ficha de rede.
Unidade de funcionamento V Limpar a bomba.
bloqueada
O dispositivo de regulação na V Abrir o respectivo
bomba ou no comando da dispositivo de regulação.
margem do lago está fechado..
FP 1800 E / FP 2500 E / Interruptor térmico de 1. Retirar a ficha de rede
FP 7500 E: protecção está activado da tomada e permitir
(bomba trabalhava a seco). o arrefecimento da bomba.
2. Conectar novamente a ficha
de rede após cerca de
2 minutos.
FP 750 E / FP 1000 / Interruptor electrónico de V Desligue a ficha da rede,
FP 1400 E / FP 4000 E / protecção foi accionado. inserir a bomba na água
FP 5000 E / FP 7500 E: e conecte a ficha de rede.
Jogo de água de pequena Dispositivo do jogo de água v Limpar o dispositivo do jogo
dimensão ou irregular está sujo. de água e o tubo difusor.
Bolsa de ar na mangueira. v Encher a mangueira de
conexão do filtro da margem
do lago / bomba com água
(ver 4. Colocação em
funcionamento).
Sujidade na carcaça do filtro / v Limpar a carcaça do filtro /
filtro da margem do lago filtro da margem do lago.
Em caso de outras avarias, por favor contacte a assistência técnica da GARDENA.
Invernar:
7. Colocação fora de serviço
O local de armazenagem deve ser inacessível para as
crianças.
1. Retire a bomba do lago e proceda à limpeza da mesma antes do
aparecimento de geada.
2. De modo a precaver dificuldades de arranque do aparelho na
Primavera, recomenda-se que este seja armazenado num local
protegido contra geada, dentro de um recipiente com água.
Neste processo, a ficha de rede nunca deve ser submersa.
8. Acessórios disponíveis
Holofote subaquático Fontes e áreas das margens podem ser Art. Nº 7951
GARDENA iluminadaspor baixo da superfície da água.
Conjunto telecomando Pôr a funcionar as fontes a partir do terraço Art. Nº 7874
GARDENA ou da sala de estar.
Mangueiras em espiral Para a conexão do comando da margem Art. Nº 7896
para lagos GARDENA do lago. Art. Nº 7898
Jogos de água GARDENA Para a disposição individual do seu Art. Nº 7814 - Art. Nº 7823
lago.
Tubos telescópicos Para o aumento do tubo difusor. Art. Nº 7884
GARDENA Art. Nº 7885
9. Dados técnicos
Typo FP 750E FP 1000E FP 1400E FP 1800 E FP 2500E FP 4000 E FP 5000E FP 7500E
Art. Nº. 7650 7651 7652 7653 7654 7655 7656 7657
Potência 8 W 15 W 18 W 25 W 30 W 60 W 80 W 120 W
Débito 750 l/h 1000 l /h 1400 l/h 1800 l/h 2300 l /h 4200 l/h 4800 l/h 7500 l /h
Altura máxima 1,3 m 1,8 m 2,0 m 2,2 m 2,4 m 3,2 m 3,9 m 4,5 m
Profundidade máxima 4 m 4 m
Cabo de ligação 10 m H05 RN-F3G0,75 10 m H05 RN-F3G1,0
Ligação G 3/4 G 1
Temperatura do líquido a bombear 4 °C – 35 °C 4 °C – 35 °C
Voltagem/ Frequência 230 V / 50 Hz 230 V/ 50 Hz
