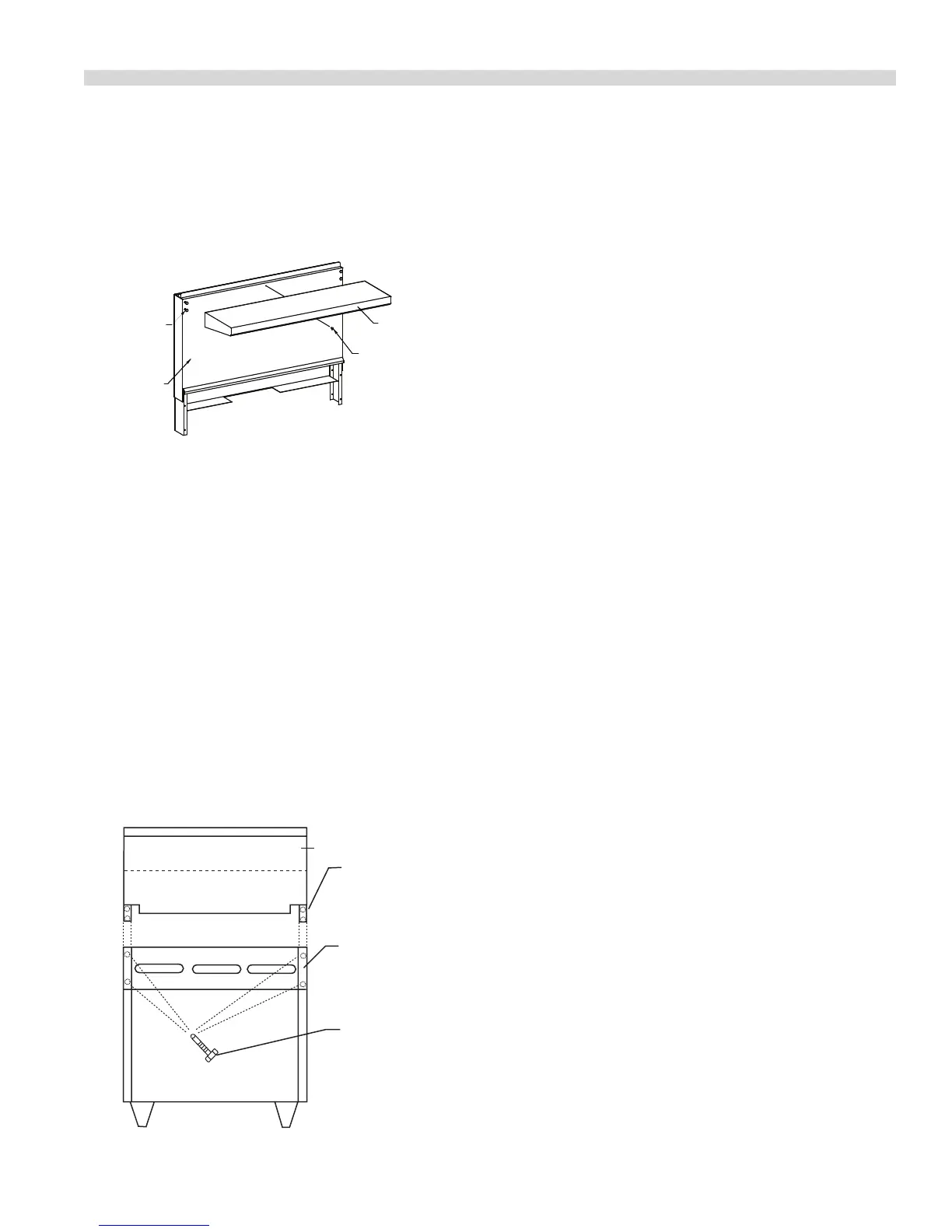

Installation De L’étagère Sur Le Dosseret
Remarque : L’étagère peut être installée avant ou après avoir
installé le dosseret sur la cuisinière.
BOULONS
DE MONTAGE
DOSSERET
ÉTAGÈRE
VIS
AUTOTARAUDEUSE
1. Desserrer les 4 boulons à l’avant du dosseret d’environ
1/4 po (6 mm).
2. Aligner les 4 trous allongés à l’arrière de l’étagère avec les
4 boulons sur le dosseret.
3. Faire glisser l’étagère vers le bas jusqu’à ce que les 4
boulons soient engagés dans la partie allongée du trou
de serrure.
4. Serrer les 4 boulons pour immobiliser l’étagère.
5. Sur les appareils de 60 po seulement, installer une vis
Parker dans le trou sous l’étagère dans le dosseret et
serrer la vis.
Dosseret Avec Étagère Haute, Instructions
De Montage De Salamandre Ou
De Salamandre À Fromage
DROIT
CÔTÉ DE
CARROSSERIE
PRINCIPALE
VIS À TÔLE
(4 PIÈCES)
1. L’arrière de la cuisinière doit être facilement accessible.
2. Consulter les instructions d’installation jointes à la
salamandre ou la salamandre à fromage pour d’autres
instructions sur ces appareils.
3. Pour le dosseret ou l’étagère haute, placer sur l’arrière
de la cuisinière, en faisant glisser les supports dans les
ouvertures des côtés de carrosserie principale.
4. Bien xer les supports aux côtés du boîtier des brûleurs
avec (4) vis à tôle fournie
Air De Ventilation
Les notes suivantes dont destinées à donner une orientation
générale. Pour des recommandations détaillées, se référer
aux codes applicables dans le pays de destination.
Une bonne ventilation est absolument essentielle pour un
rendement optimal. La méthode idéale de ventilation de
l’équipement à plaques ouvertes est une hotte correctement
conçue, se prolongeant de six pouces (152 mm) de tous les
côtés de l’appareil et située à six pieds six pouces (1981 mm)
du sol.
Une forte aspiration risque de créer une dépression dans
la pièce. Pour qu’un ventilateur d’extraction fonctionne
correctement, la quantité d’air de remplacement doit être
égale à la quantité d’air évacuée. Un déséquilibre entre
l’air évacué et l’air de remplacement peut réduire les
performances de l’appareil.
Tous les brûleurs à gaz et veilleuses ont besoin de
susamment d’air pour fonctionner. Ne pas placer d’objets
encombrants devant les appareils, car ils pourraient obstruer
l’admission d’air par l’avant.
Réglementation Légale
L’installation de cet appareil doit être faite par une personne
compétente et conformément aux règlements concernés,
codes de pratique et publications connexes du pays de
destination.
L’installation doit être conforme au National Fuel Gas
Code ANSI Z223.1, ou la dernière édition, la norme NFPA
No.54 – dernière édition/ou le code local pour assurer
un fonctionnement sécuritaire et ecace. Au Canada,
l’installation doit être conforme à la norme CSA B149.1 et aux
codes locaux.
INSTALLATION (suite)
