9

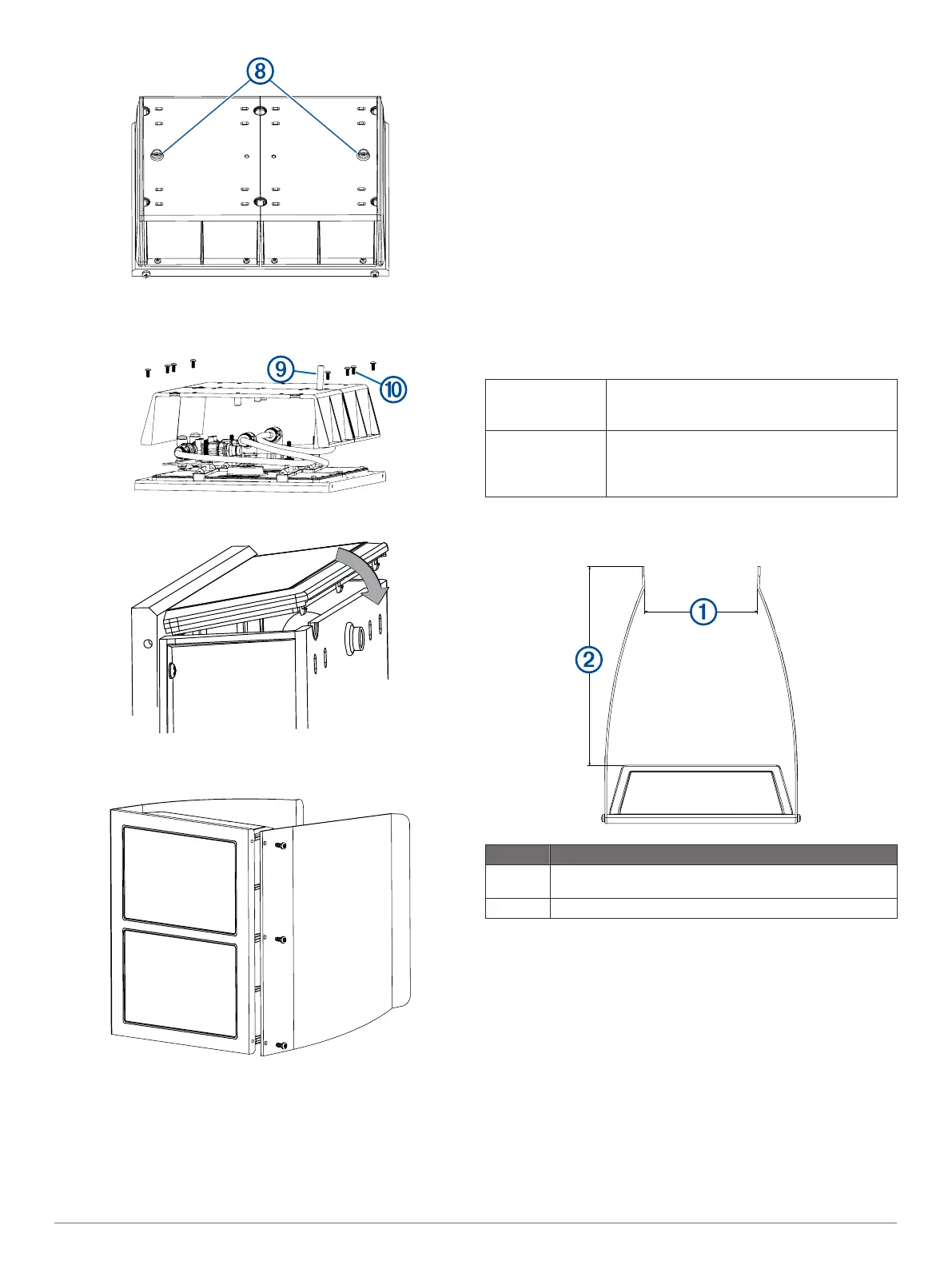

Far passare tutti i cavi del backbone
È
attraverso i fori
presenti nei pannelli posteriori e collegare i pannelli posteriori
al pannello anteriore utilizzando le viti incluse
É
.
10
Far scattare in posizione la copertura superiore e inferiore.
11
Collegare i bracci in fibra di carbonio al lato della staffa
dell'albero assemblata utilizzando le viti incluse.
Installazione della staffa sull'albero
I componenti per montare la staffa sull'albero non sono inclusi.
Prima di montare la staffa sull'albero, acquistare i componenti di
montaggio.
NOTA: la copertura di protezione dai raggi solari viene fissata
alla staffa dell'albero utilizzando i ganci presenti nella parte
superiore e inferiore della staffa. Se si prevede di utilizzare la
copertura di protezione dai raggi solari, è necessario scegliere
una posizione di installazione in cui sia la parte superiore sia la
parte inferiore della staffa dell'albero siano accessibili.
1
Dopo aver assemblato la staffa dell'albero e collegato i cavi
NMEA 2000, scegliere la posizione in cui montare la staffa
sull'albero e come fare passare i cavi del backbone NMEA
2000.
2
Preparare l'albero e i bracci per il montaggio della staffa.
I fori e altri componenti per il montaggio non sono già
presenti sui bracci per il montaggio della staffa. È necessario
praticare i fori oppure preparare i bracci per il montaggio
della staffa in base alle esigenze di montaggio specifiche.
3
Montare la staffa sull'albero utilizzando i componenti
acquistati.
4
Collegare il cavo del backbone NMEA 2000
alla rete NMEA
2000.
Caratteristiche tecniche
Materiale Pannello anteriore: alluminio anodizzato
Pannelli laterali: fibra di carbonio
Protezione dai raggi solari: neoprene
Peso (solo staffa,
senza dispositivi né
cavi)
Modello con due dispositivi: 1,37 kg (3,0 libbre)
Modello con tre dispositivi: 1,95 kg (4,3 libbre)
Modello con quattro dispositivi: 2,30 kg
(5,1 libbre)
Dimensioni dettagliate
Tutti i modelli
Elemento Misure
À
Si adatta ai diametri dell'albero da 115 a 200 mm (da 4 a
8 poll.)
Á
221,1 mm (8,72 poll.)
Istruzioni di installazione 11
