GNX
™
nosač za jarbol Upute za
instalaciju
Važne informacije o sigurnosti
UPOZORENJE
U kutiji proizvoda potražite list Važni podaci o sigurnosti i
proizvodu koji sadrži upozorenja i druge važne informacije.
OPREZ
Tijekom bušenja, rezanja ili brušenja uvijek nosite zaštitne
naočale, štitnike za uši i masku protiv prašine.
OBAVIJEST
Pri bušenju ili rezanju uvijek provjerite što se nalazi s druge
strane površine.
Kontaktiranje
Garmin službe za korisničku podršku
• Informacije o službi za korisničku podršku u svojoj zemlji
potražite na http://www.garmin.com
/support
.
• U SAD-u nazovite 913-397-8200 ili 1-800-800-1020.
• U Ujedinjenom Kraljevstvu nazovite 0808 238 0000.
• U Europi nazovite +44 (0) 870 850 1241.
Potrebni alati
• Križni odvijač broj 2
• Bušilica i svrdla (ako je nosač potrebno pričvrstiti na jarbol)
• Pribor za montažu (za pričvršćivanje nosača na jarbol)
Postavljanje nosača za jarbol
Preporuke za montažu
Kada određujete preduvjete za montiranje nosača, uzmite u
obzir sljedeće preporuke.
• Potrebno je odabrati lokaciju za montažu nosača na jarbol na
kojoj nosač neće biti oštećen uobičajenim radom plovila.
• Zaklon za sunce pričvršćuje se na nosač za jarbol pomoću
kopči na gornjem i donjem dijelu nosača. Ako namjeravate
koristiti zaklon za sunce, morate ga montirati u blizini gornjeg
i donjeg dijela nosača za jarbol.
• Pribor za sastavljanje nosača za montažu isporučuje se s
nosačem. Pribor za postavljanje nautičkih instrumenata u
nosač za montažu isporučuje se s nautičkim instrumentima.
• Pribor za pričvršćivanje nosača na jarbol ne isporučuje se jer
se može razlikovati ovisno o potrebama za montažu.
Potrebno je odrediti način montiranja nosača na jarbol i kupiti
pribor za montažu.
• NMEA 2000 T-priključci i spojni kabeli pod desnim kutom
potrebni za povezivanje nautičkih instrumenata s NMEA 2000
mrežom isporučuju se s nautičkim instrumentima. NMEA
2000
kabel osnovnog sklopa isporučuje se s nosačem za
produženje NMEA 2000 mreže tako da obuhvati instrumente
u nosaču. Ako isporučeni kabel osnovnog sklopa nije
dovoljno dugačak, potrebno je kupiti dulji kabel osnovnog
sklopa.
Sastavljanje nosača za jarbol
1
Brtve isporučene s uređajima zalijepite na poleđinu svakog
uređaja.
Brtva ima jednu ljepljivu stranu koju je potrebno zalijepiti na
poleđinu uređaja, a ne na nosač za jarbol.

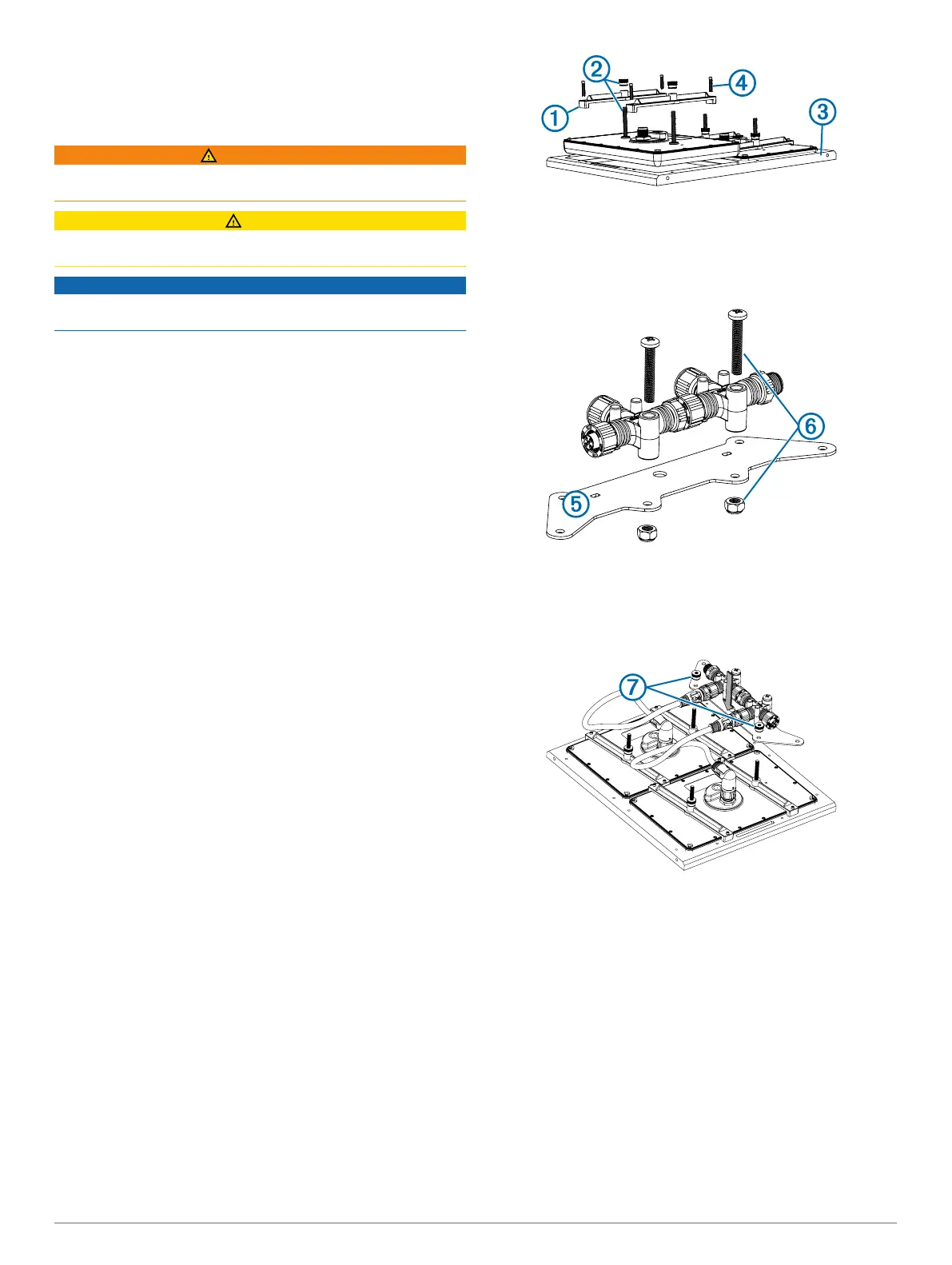

2
Postavite uređaje tako da su okrenuti u istom smjeru,
pričvrstite letvice
À
na uređaje pomoću navojnih šipki i
palčanih vijaka
Á
isporučenih s uređajima, a uređaje zatim
postavite na prednju ploču nosača za jarbol
Â
.
3
Letvice za uređaj pričvrstite na prednju ploču nosača za
jarbol pomoću isporučenih vijaka
Ã
.
4
Sastavite
NMEA 2000 T-priključke.
5
T-priključke pričvrstite na isporučenu pločicu za montiranje
Ä
pomoću isporučenih vijaka i matica
Å
.
6
Spojne kabele pod desnim kutom priključite na vrhove T-
priključaka i u uređaje.
7
Uklonite palčane vijke s jedne strane uređaja
Æ
, postavite
pločicu iznad navojnih šipki i zatim pričvrstite pločicu pomoću
palčanih vijaka.
8
Na prednju ploču nosača za jarbol postavite stražnje ploče
tako da su kopče poravnate s vrhom i dnom nosača.
Dvije stražnje ploče sadrže kopče koje pričvršćuju zaslon za
sunce na sastavljeni nosač. Ako se kopče na tim pločama ne
nalaze na gornjem i donjem dijelu sastavljenog nosača
Ç
, ne
možete pričvrstiti zaklon za sunce na nosač.
Upute za instalaciju 45
