Garmin GNX - Istruzioni DI Installazione

Staffa dell'albero GNX
™
Istruzioni di
installazione
Informazioni importanti sulla sicurezza
ATTENZIONE
Per avvisi sul prodotto e altre informazioni importanti, consultare
la guida Informazioni importanti sulla sicurezza e sul prodotto
inclusa nella confezione.
AVVISO
Durante le operazioni di foratura, taglio o carteggiatura,
indossare degli occhiali protettivi, una maschera antipolvere e
un'adeguata protezione per l'udito.
AVVERTENZA
Prima di effettuare fori o tagli verificare l'eventuale presenza di
oggetti nel lato opposto della superficie da tagliare.
Contattare il servizio di assistenza Garmin
• Per informazioni sull'assistenza nel Paese di residenza,
visitare il sito Web http://www.garmin.com/support.
• Negli Stati Uniti, chiamare il numero 913-397-8200 o
1-800-800-1020.
• Nel Regno Unito, chiamare il numero 0808 238 0000.
• In Europa, chiamare il numero +44 (0) 870 850 1241.
Strumenti necessari per l'installazione
• Cacciaviti a croce 2
• Trapano e punte da trapano (se è necessario fissare la staffa
all'albero)
• Componenti di montaggio (per fissare la staffa all'albero)
Installazione della staffa dell'albero
Informazioni sull'installazione
Stabilire cosa è necessario fare per completare il montaggio
tenendo presente quanto segue.
• È necessario scegliere una posizione di installazione per la
staffa sull'albero in modo che non venga danneggiata
durante il normale utilizzo dell'imbarcazione.
• La copertura di protezione dai raggi solari viene fissata alla
staffa dell'albero utilizzando i ganci presenti nella parte
superiore e inferiore della staffa. Se si prevede di utilizzare la
copertura di protezione dai raggi solari, è necessario
scegliere una posizione di installazione in cui sia la parte
superiore sia la parte inferiore della staffa dell'albero siano
accessibili.
• I componenti necessari per assemblare la staffa di montaggio
sono inclusi con la staffa stessa. I componenti necessari per
collegare gli strumenti per la navigazione alla staffa di
montaggio sono inclusi con gli strumenti stessi.
• I componenti necessari per fissare la staffa all'albero non
sono inclusi, perché possono variare in base al tipo di
installazione. È necessario stabilire in che modo installare la
staffa sull'albero e acquistare i componenti appropriati.
• I connettori a T NMEA 2000 e i cavi di derivazione ad angolo
retto necessari per collegare gli strumenti per la navigazione
alla rete
NMEA 2000 sono inclusi con gli strumenti stessi. Un
cavo NMEA 2000 del backbone è incluso con la staffa per
estendere la rete NMEA 2000agli strumenti assemblati nella
staffa. Se il cavo del backbone incluso non è abbastanza
lungo, è necessario acquistarne uno più lungo.

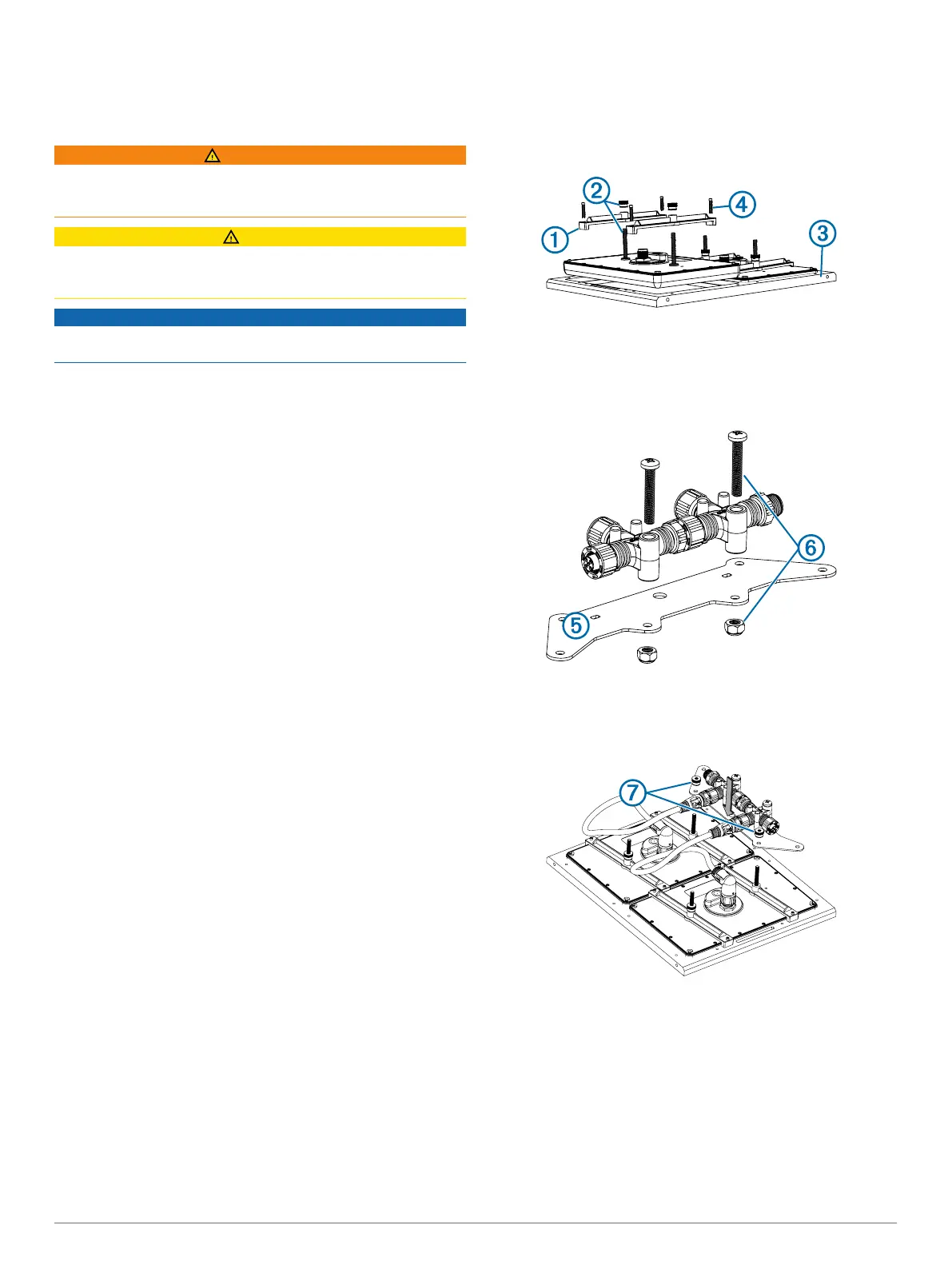

Assemblaggio della staffa dell'albero
1
Applicare le guarnizioni incluse con i dispositivi al retro di
ciascun dispositivo.
Su un lato delle guarnizioni è presente un adesivo per
applicarle sul retro del dispositivo e non sulla staffa
dell'albero.
2
Con i dispositivi orientati nella stessa direzione, fissare gli
attacchi del dispositivo
À
ai dispositivi utilizzando i perni
filettati e le viti zigrinate
Á
in dotazione, quindi posizionare i
dispositivi nel pannello anteriore della staffa dell'albero
Â
.
3
Fissare le cinghie del dispositivo al pannello anteriore della
staffa dell'albero utilizzando le viti fornite
Ã
.
4
Assemblare i connettori a T NMEA 2000.
5
Fissare i connettori a T alla piastra di montaggio inclusa
Ä
utilizzando le viti e i dadi inclusi
Å
.
6
Collegare i cavi di giunzione ad angolo retto alle estremità
superiori dei connettori a T e ai dispositivi.
7
Rimuovere le viti zigrinate da un lato dei dispositivi
Æ
,
posizionare la piastra sulle aste filettate e fissarla con le viti.
8
Sul pannello anteriore della staffa dell'albero, posizionare i
pannelli posteriori in modo da allineare i connettori di
fissaggio alla parte superiore e inferiore della staffa.
Due dei pannelli posteriori hanno i connettori di fissaggio che
serrano la copertura di protezione dai raggi solari alla staffa
assemblata. Se i connettori di fissaggio su questi pannelli
non sono presenti nella parte superiore e inferiore della staffa
assemblata
Ç
, non sarà possibile fissare la copertura di
protezione dai raggi solari alla staffa.
