Suporte de mastro GNX
™
Instruções
de instalação
Informações importantes sobre segurança
ATENÇÃO
Consulte o guia Informações importantes sobre segurança e
sobre o produto na caixa do produto para obter mais detalhes
sobre avisos e outras informações importantes.
CUIDADO
Sempre use óculos de segurança, protetores auriculares e uma
máscara contra pó ao perfurar, cortar ou lixar.
AVISO
Ao fazer perfurações ou cortes, sempre verifique o que está no
lado oposto da superfície.
Como entrar em contato com o Suporte a Produtos
Garmin
• Acesse http://www.garmin.com/support para obter
informações de suporte local.
• Nos Estados Unidos, telefone para 913-397-8200 ou
1-800-800-1020.
• No Reino Unido, telefone para 0808 238 0000.
• Na Europa, telefone para +44 (0) 870 850 1241.
Ferramentas necessárias
• Chave de fenda Phillips nº 2
• Furadeira e brocas (se necessário para fixar o suporte ao
mastro)
• Componentes de montage (para fixar o suporte ao mastro)
Instalar o suporte do mastro
Considerações sobre montagem
Ao deterninar a necessidade do suporte na montagem,
considere estas observações.
• Selecione um local de montagem para o suporte do mastro
onde ele não será danificado pela operação normal do barco.
• A capa de proteção contra o sol se prende ao suporte do
mastro por meio de encaixes na parte inferior e superior do
suporte. Se planeja usar uma capa de proteção contra o sol,
escolha um local para a montagem onde ambos os lados do
suporte do mastro possam ser acessados.
• Os componentes necessários para a montagem do suporte
são fornecidos junto com o produto. Os componentes
necessários para conectar os instrumentos marítimos ao
suporte são fornecidos com os instrumentos marítimos.
• Os componentes necessários para fixar o suporte ao mastro
não são fornecidos, pois podem variar de acordo com suas
necessidades de instalação. Determine como deseja montar
o suporte no mastro para adquirir os componentes.
• Os conectores em T do NMEA 2000
e os cabos de extensão
retangulares necessários para conectar os instrumentos
marítimos a sua rede NMEA 2000 são fornecidos com os
instrumentos marítimos. Um cabo de backbone do NMEA
2000 é fornecido com o suporte para estender a sua rede
NMEA 2000 aos instrumentos montados na base. Se o cabo
de backbone fornecido não for longo o suficiente, adquira um
cabo de backbone mais longo.

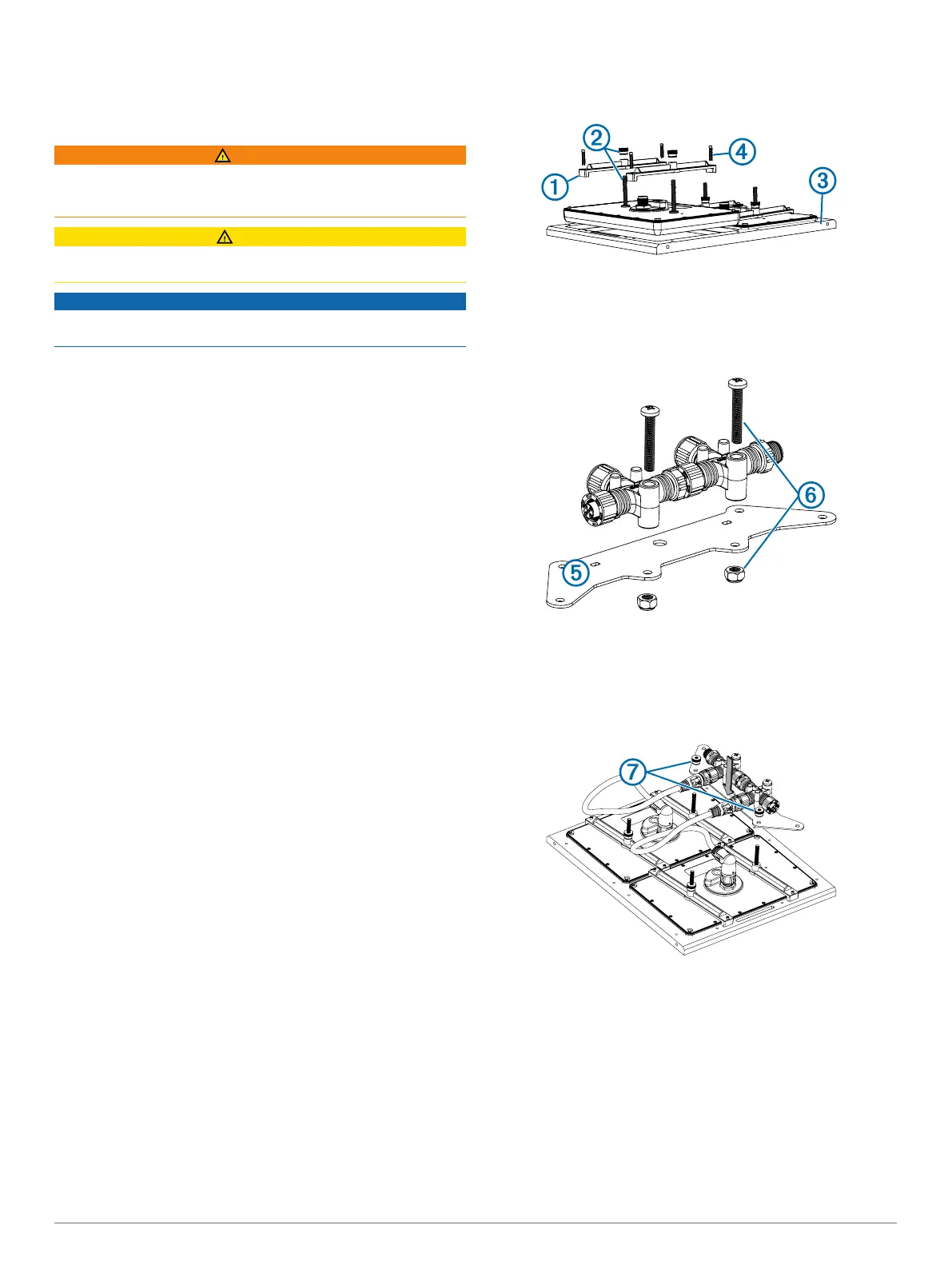

Montar o suporte do mastro
1
Fixe o arrebém fornecido com os dispositivos à parte
posterior de cada dispositivo.
Ele possui adesivo em um dos lados, e deve ser aplicado à
parte posterior do dispositivo, e não ao suporte do mastro.
2
Com os dispositivos orientados no mesmo sentido, fixe as
correias
À
aos dispositivos usando as hastes roscadas e os
parafusos
Á
fornecidos com os dispositivos, e coloque os
dispositivos no painel frontal do suporte do mastro
Â
.
3
Fixe as alças do dispositivo na frente do painel do suporte do
mastro usando os parafusos fornecidos
Ã
.
4
Monte os conectores em T do
NMEA 2000.
5
Fixe os conectores em T à placa de montagem fornecida
Ä
usando os parafusos e porcas fornecidos
Å
.
6
Conecte os cabos extensores retangulares à parte superior
dos conectores em T e aos dispositivos.
7
Remova os parafusos de aperto manual ao longo de um dos
lados dos dispositivos
Æ
, posicione a placa sobre as hastes
rosqueadas, e fixe a placa com os parafusos de aperto
manual.
8
No painel frontal do suporte do mastro, coloque os painéis
traseiros de forma que os encaixes dos conectores se
alinhem às partes superior e inferior do suporte.
Dois os painéis posteriores possuem conectores de encaixa
que fixam a capa de proteção contra o sol ao suporte de
montagem. Se os encaixes dos conectores nesses painéis
não estiverem localizados nas partes superiores e inferiores
do suporte de montagem
Ç
, não será possível fixar a capa
de proteção contra o sol ao suporte.
22 Instruções de instalação
