encuentran en la parte superior e inferior del soporte
ensamblado
Ç
, no podrás fijar la cubierta para el sol al
soporte.
9

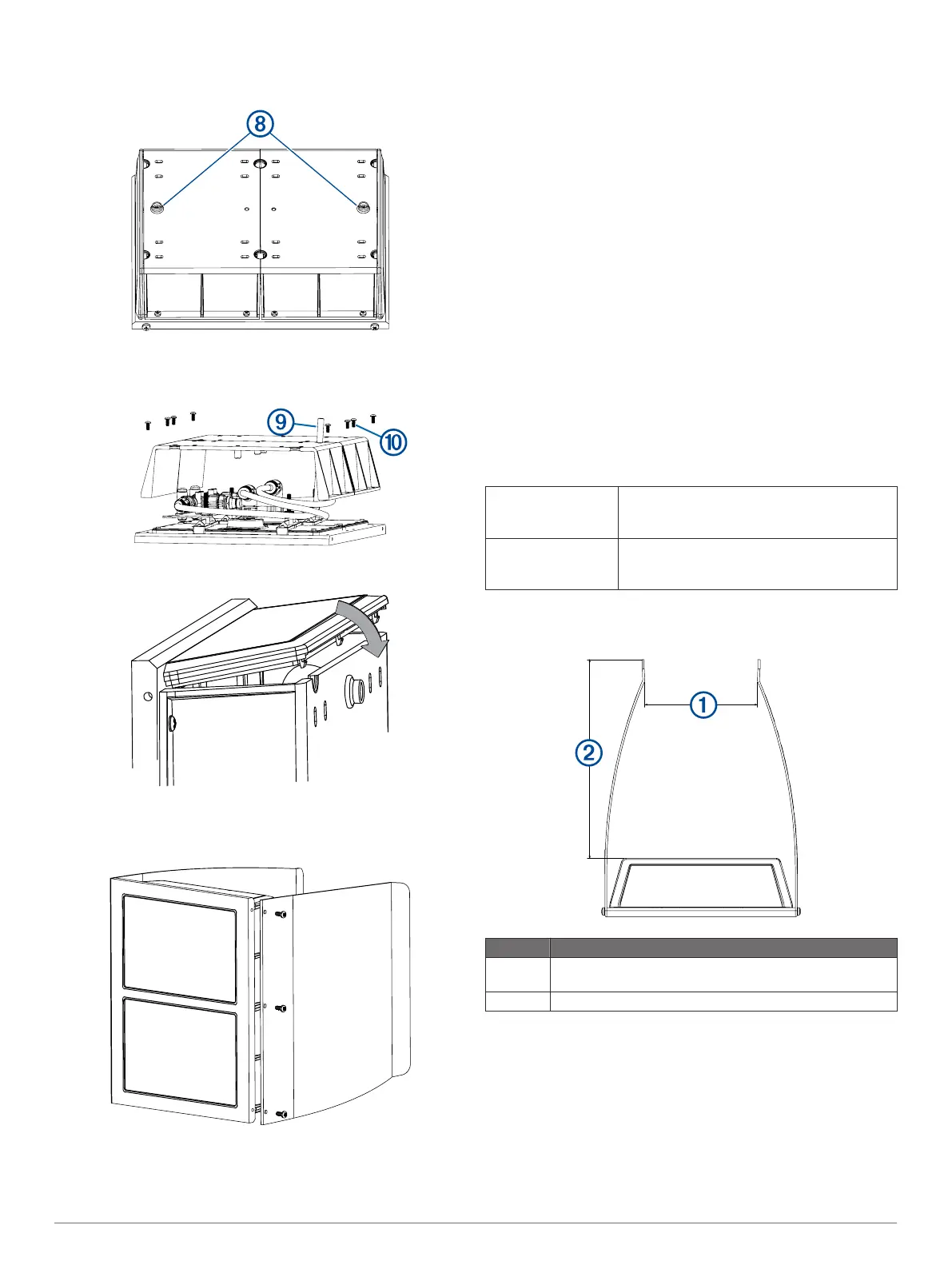

Introduce todo el cableado principal
È
a través de los
orificios de los paneles traseros y une los paneles traseros al
panel frontal con la ayuda de los tornillos suministrados
É
.
10
Encaja las cubiertas superiores e inferiores en su lugar.
11
Une los brazos de fibra de carbono al lateral del soporte de
montaje en mástil ensamblado mediante los tornillos
suministrados.
Instalación del soporte en el mástil
Los componentes necesarios para instalar el soporte en el
mástil no se suministran. Para poder instalar el soporte en el
mástil, debes comprar los componentes de montaje.
NOTA:
la cubierta para el sol se acopla al soporte de montaje
en mástil mediante los conectores a presión situados en la parte
superior e inferior del soporte. Si vas a utilizar la cubierta para el
sol, debes determinar una ubicación de montaje en la que se
pueda acceder tanto a la parte superior como inferior del
soporte de montaje en mástil.
1
Una vez que hayas ensamblado el soporte de montaje en
mástil y hayas conectado los cables NMEA 2000, decide en
qué parte del mástil vas a instalar el soporte y cómo dirigir el
cable principal NMEA 2000.
2
Prepara el mástil y los brazos de montaje del soporte.
Los orificios u otros elementos de montaje no se han
perforado previamente en los brazos de montaje del soporte.
Debes perforar los orificios o preparar los brazos de montaje
del soporte en función de tus necesidades específicas.
3
Instala el soporte en el mástil con la ayuda de los
componentes de montaje que has adquirido.
4
Dirige el cable principal NMEA 2000 a la red NMEA 2000.
Especificaciones
Material Panel frontal: aluminio anodizado
Paneles laterales: fibra de carbono
Cubierta para el sol: neopreno
Peso (solo soporte,
sin dispositivo ni
cables)
Modelo para dos dispositivos: 1,37 kg (3,0 lb)
Modelo para tres dispositivos: 1,95 kg (4,3 lb)
Modelo para cuatro dispositivos: 2,30 kg (5,1 lb)
Dimensiones detalladas
Todos los modelos
Elemento Medidas
À
Se ajusta a diámetros de mástil de 115 a 200 mm (de 4 a
8 in)
Á
221,1 mm (8,72 in)
Instrucciones de instalación 19
