9

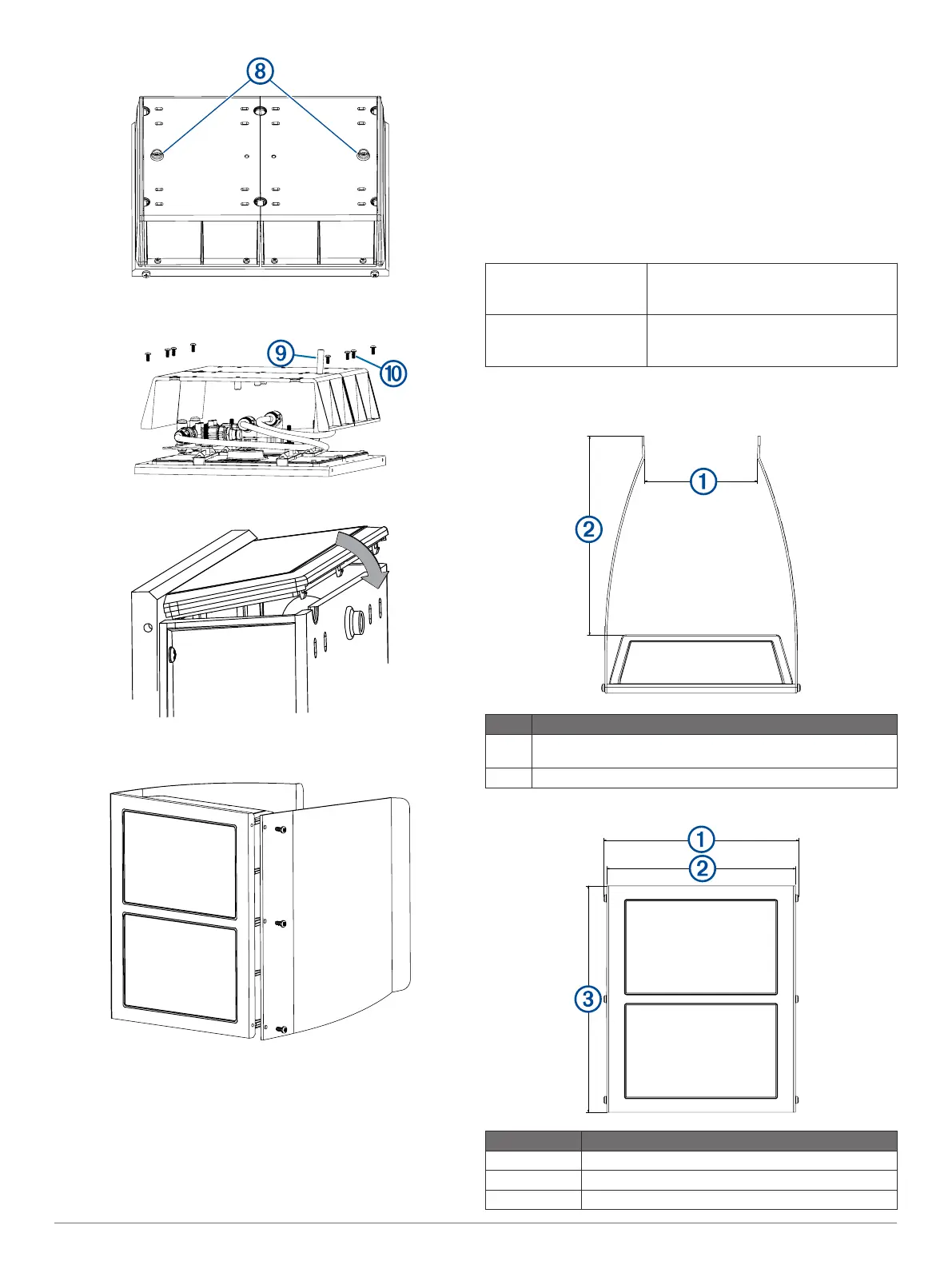

Ohjaa kaikki runkokaapelit
È
takapaneelin rei'istä ja kiinnitä
taustapaneelit etupaneeliin mukana toimitetuilla ruuveilla
É
.
10
Napsauta ylä- ja alakansi paikoilleen.
11
Kiinnitä hiilikuituvarret kootun mastotelineen sivuille mukana
toimitetuilla ruuveilla.
Telineen asentaminen mastoon
Mastotelineen mukana ei toimiteta sen kiinnitystarvikkeita. Osta
kiinnitystarvikkeet, jotta voit kiinnittää telineen mastoon.
HUOMAUTUS: suojus kiinnitetään napsauttamalla
mastotelineen ylä- ja alapuolelle. Jos aiot käyttää suojusta,
valitse kiinnityspaikka, jossa pääset käsiksi mastotelineen ylä- ja
alapuolelle.
1
Kun olet koonnut mastotelineen ja liittänyt NMEA 2000
kaapelit, määritä telineen kiinnityspaikka mastossa ja NMEA
2000 runkokaapelin ohjaustapa.
2
Valmistele masto ja telineen kiinnitysvarret.
Telineen kiinnitysvarsiin ei ole porattu kiinnitysreikiä valmiiksi.
Poraa reiät tai valmistele telineen kiinnitysvarret asennuksen
mukaan.
3
Kiinnitä mastoteline mastoon ostamillasi tarvikkeilla.
4
Ohjaa NMEA 2000 runkokaapeli NMEA 2000 verkkoon.
Tekniset tiedot
Materiaali Etupaneeli: eloksoitu alumiini
Sivupaneelit: hiilikuitu
Suojus: neopreeni
Paino (vain teline ilman
laitteita ja kaapeleita)
Kahden laitteen malli: 1,37 kg (3,0 paunaa)
Kolmen laitteen malli: 1,95 kg (4,3 paunaa)
Neljän laitteen malli: 2,30 kg (5,1 paunaa)
Yksityiskohtaiset mitat
Kaikki mallit
Kohde Mittatiedot
À
Sopii mastoihin, joiden läpimitta on 115 - 200 mm (4 -
8 tuumaa)
Á
221,1 mm (8,72 tuumaa)
Kahden laitteen malli
Kohde Mittatiedot
À
221,6 mm (8,73 tuumaa)
Á
214,4 mm (8,44 tuumaa)
Â
257,3 mm (10,13 tuumaa)
Asennusohjeet 35
