9

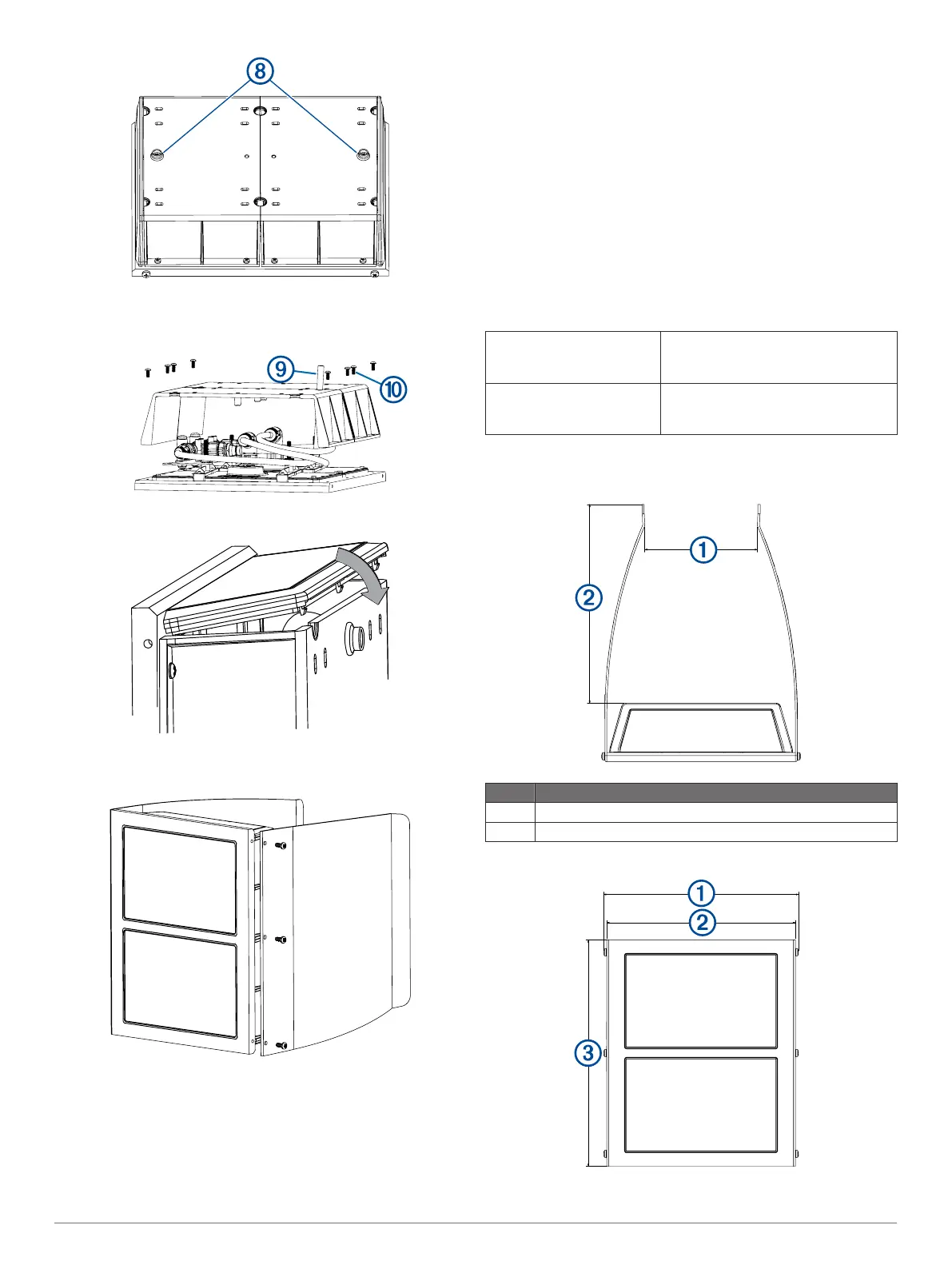

Dra alla stamnätskablar
È
genom hålen i de bakre panelerna
och sätt ihop de bakre panelerna och den främre panelen
med hjälp av de medföljande skruvarna
É
.
10
Knäpp fast det övre och det nedre skyddet.
11
Montera kolfiberarmarna på sidan av det ihopsatta mastfästet
med hjälp av de medföljande skruvarna.
Installera fästet på masten
Det monteringsmaterial som behövs för att montera mastfästet
på masten medföljer inte. Innan du kan montera fästet på
masten måste du köpa det monteringsmaterial som behövs.
OBS!
Solskyddet fästs på mastfästet med klämfästen längst upp
och längst ned på fästet. Om du tänker använda solskyddet
måste du välja ut en monteringsplats där det går att komma åt
både över- och undersidan av mastfästet.
1
När du har satt ihop mastfästet och anslutit NMEA 2000
kablarna bestämmer du var på masten du vill montera fästet
och hur du ska dra NMEA 2000 stamnätskablarna.
2
Förbered masten och fästets monteringsarmar.
Det finns inga förborrade monteringshål eller andra
monteringsmärken på fästets monteringsarmar. Du måste
borra hålen eller förbereda fästets monteringsarmar utifrån
dina specifika monteringsbehov.
3
Montera mastfästet på masten med det monteringsmaterial
som du har köpt.
4
Dra
NMEA 2000 stamnätskabeln till NMEA 2000 nätverket.
Specifikationer
Material Främre panel: anodiserat aluminium
Sidopaneler: kolfiber
Solskydd: neopren
Vikt (endast fäste, utan
enheter och kablar)
Modell för två enheter: 1,37 kg (3,0 lbs.)
Modell för tre enheter: 1,95 kg (4,3 lbs.)
Modell för fyra enheter: 2,30 kg (5,1 lbs.)
Detaljerade mått
Alla modeller
Objekt Mått
À
Passar mastdiametrar från 115 till 200 mm (från 4 till 8 tum)
Á
221,1 mm (8,72 tum)
Modell för två enheter
