Garmin Zumo XT Installation Instructions

Instrukcja instalacji urządzenia zūmo
®

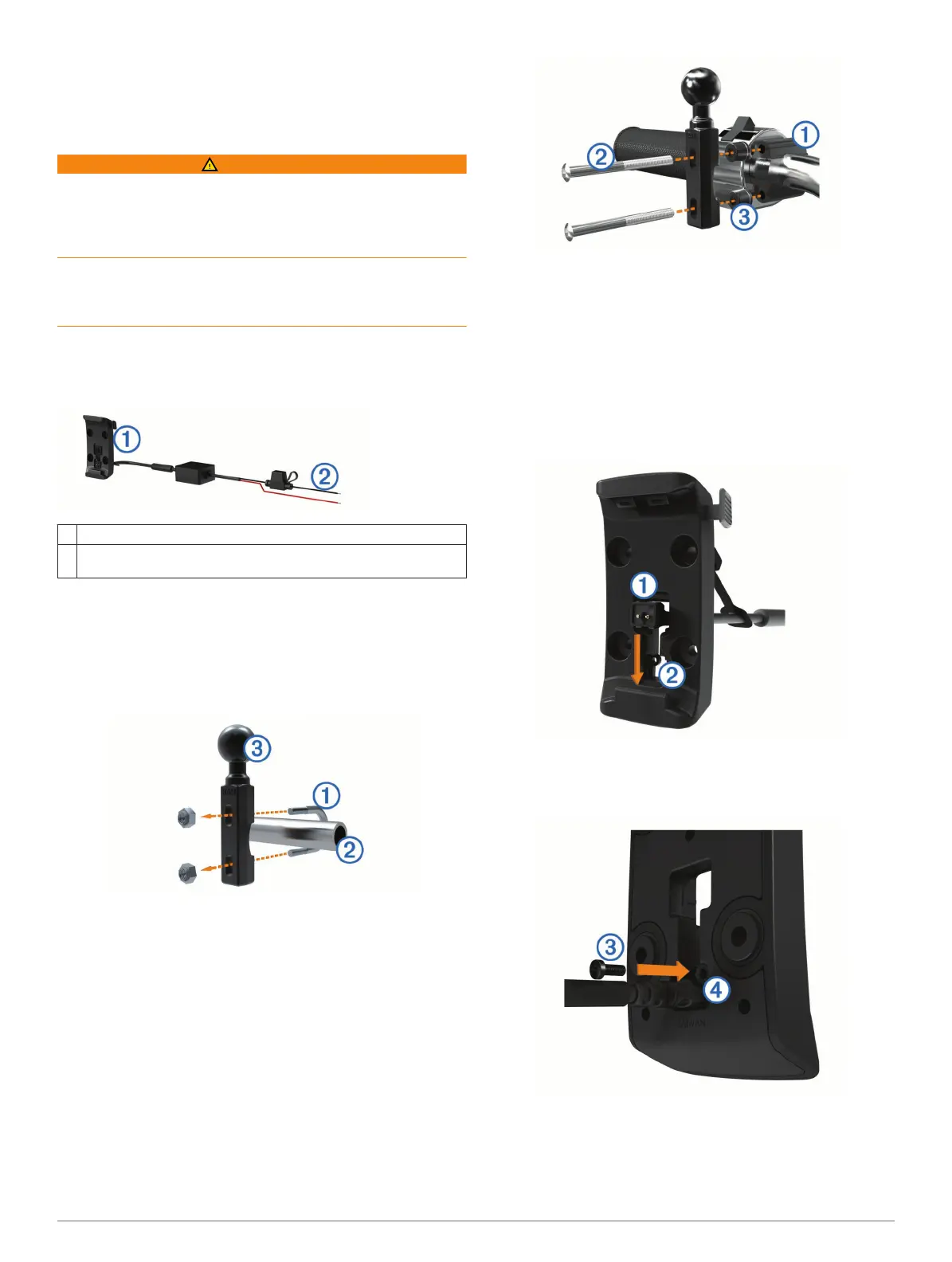

Montowanie urządzenia na motocyklu
Informacje o przewodach do zasilanego uchwytu
OSTRZEŻENIE
Firma Garmin zaleca zlecić montaż urządzenia
doświadczonemu instalatorowi, dysponującemu odpowiednią
wiedzą z zakresu układów elektrycznych. Nieprawidłowe
połączenie przewodu zasilania może spowodować uszkodzenie
pojazdu lub akumulatora oraz uszkodzenia ciała.
Należy zapoznać się z zamieszczonym w opakowaniu produktu
przewodnikiem Ważne informacje dotyczące bezpieczeństwa
i produktu zawierającym ostrzeżenia i wiele istotnych
wskazówek.
Urządzenie musi zostać zamontowane w odpowiednim,
bezpiecznym miejscu na motocyklu określonym na podstawie
dostępnych źródeł zasilania i zasad bezpieczeństwa
poprowadzenia przewodów.
À
Podstawka motocyklowa
Á
Przewody bez złączy z bezpiecznikiem przelotowym do
podłączenia zasilania (w motocyklu)
Instalowanie podstawy kierownicy
Urządzenie zawiera elementy umożliwiające jego montaż na
kierownicy na dwa sposoby. Niestandardowe uchwyty mogą
wymagać dodatkowego sprzętu (http://www.ram-mount.com).
Instalowanie śruby jarzmowej i podstawy kierownicy
1
Umieść śrubę jarzmową
À
wokół kierownicy
Á
, a następnie
przełóż jej końce przez podstawę kierownicy
Â
.
2
Przykręć podstawę, używając nakrętek.
UWAGA: Zalecane jest zastosowanie momentu obrotowego
o wartości 50 lbf/cala Nie stosuj większego momentu niż
80 lbf/cala.
Instalowanie podstawy kierownicy na wsporniku zacisku do
mocowania sprzęgła lub hamulca
1
Wykręć dwa fabrycznie zamontowane wkręty ze wspornika
zacisku do mocowania sprzęgła lub hamulca
À
.
UWAGA: Zestaw zawiera zarówno standardowe wkręty 1/4
cala, jak i śruby M6. Dopasuj rozmiar fabrycznie
zamontowanych wkrętów we wsporniku zacisku do
mocowania sprzęgła lub hamulca.
2
Przełóż nowe śruby
Á
przez podstawę kierownicy, przekładki
Â
i wspornik zacisku do mocowania sprzęgła lub hamulca.
3
Przykręć podstawę, używając śrub.
Podłączanie przewodów zasilających do uchwytu
motocyklowego
1
Przełóż złącze przewodu zasilającego
À
przez górną część
otworu w uchwycie motocyklowym.
2
Wsuń przewód w dolną część otworu
Á
i pociągnij kabel, aby
go naciągnąć.
3
Przykręć czarny wkręt
Â
z tyłu uchwytu
Ã
, aby przytrzymać
przewód we właściwym miejscu.
4
Przełóż antenę komunikatów pogodowych
Ä
przez górny
otwór i wciśnij ją w otwór.
30

Garmin Zumo XT Specifications

General

Aviation	-
Marine (chartplotters, sounders)	Yes
Form factor	Handheld
Product color	Black
Clock mode	12h/24h
Address input	City, Geographical coordinates, Street
Spoken street names	Keep your eyes on the road while your GPS announces turn-by-turn directions, including street and place names.
Map storage	Internal storage
Lifetime map updates	No
Display diagonal	5.5 \
Display resolution	1280 x 720 pixels
Battery type	Built-in
Power source type	Battery
Battery life (max)	6 h
Storage media type	Memory card
Compatible memory cards	MicroSD (TransFlash)
Internal storage capacity	32 GB

Weight and Dimensions

Depth	24 mm
Width	148 mm
Height	88 mm
Weight	262 g
