INSTRUCCIONES DE INSTALACIÓN Y FUNCTIONAMIENTO
PARA ADJUSTAR LA PERILLA AL TIEMPO:
Giero la perilla en dirección contraria a las manecillas del reloj jasta
que la echa indique la hora correcta en la placa de datos.
PARA ANULAR TEMPORALMENTE EL PROGRAMA:
Presione la palanca hacia abajo en la parte derecha de la placa de datos
para ENCEDERLA.
Presione la palanca hacia abajo en la parte izquierda de la placa de datos
para APAGARLA.
PRECAUCIÓN: No gire la perilla para una anulación manual.
PARA RETIRAR EL MECANISMO DEL ESTUCHE:
Presione la palanca cerca del pestillo del estuche para liberar la placa
principal y haga que oscile hacia fuera. Para reemplazarlo,
inserte las proyecciones de la placa principal en el
pestillo opuesto de las ranuras y haga que oscile hacia
adentro hasta que se enganche.
15350
•
INTERRUPTOR DE TIEMPO DE 24 HRS
INTERRUPTOR: TIPO UNIPOLAR Y UNIVANAL (SPST)
CLASIFICACIONES DEL CONTACTO:
40 A 120-277 V CA 1000VA (120-277) CAPACIDAD
DETERMINADA EXPERIMENTALMENTE
40 A TUNGSTENO 120 V CA 120-277 V CA FASE ÚNICA
20 A INDUCTIVO 2HP 120 V CA; 5HP 240 V CA
MOTOR DEL TEMPORIZADOR:
120 V CA 60 Hz
CONSUMO DE ENERGÍ: 3 WATTS MAX

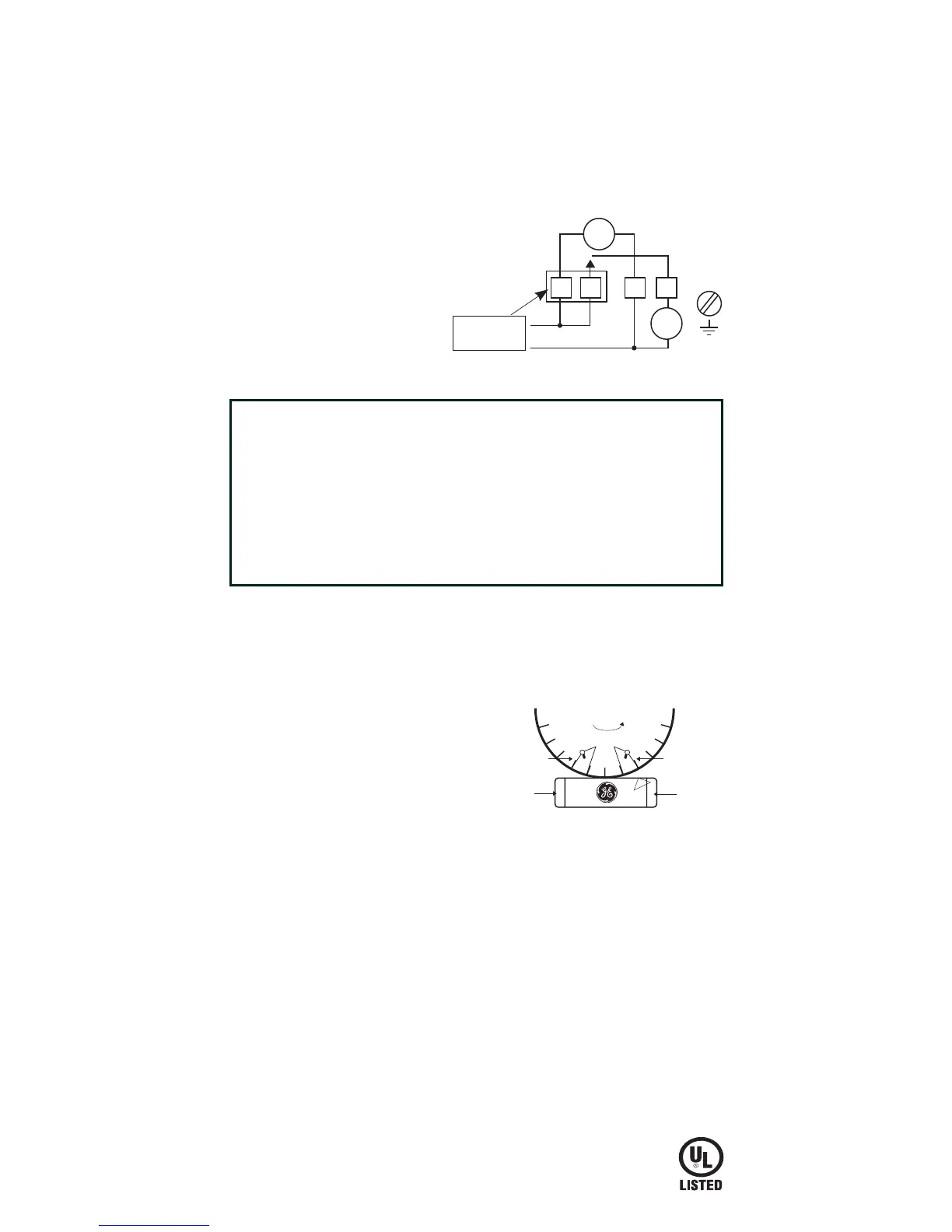

Para alimentación independiente del
motor, elimine el puente entre 1 y L.
2
XL
H
N
M
1
GE5360-41K2
PARA 120V~
Puente
Removible
CARGA
469D
Se recomienda que la instalación sea realizada por un electricista
calicado.
Desconecte la alimentación en el panel principal antes de instalar
este interruptor de tiempo o el equipo conectado a éste o para
realizarle mantenimiento.
Conecte de acuerdo con los códigos elétricos locales y nacionales.
Conexiones de suministro: Use el calibre especicado (AWG #8-14)
adecuado para 75 grados C (167 grados F).
Reemplace el aislador antes de encender la unidad.
INSTRUCCIONES DE INSTALACIÍON Y FUNCIONAMIENTO
PARA AJUSTAR LAS HORAS DE ENCENDIDO Y APAGADO:
Los interruptores claros son de ENCENDIDO. Los interruptores oscuros
son de APAGADO. Ubique el interruptor en el borde de la perilla como
se musetra en la gura y ajuste la
punta de cada interruptor en lad
hora de functionamiento deseada.
Verique se la hora seleccionada es
AM o PM. Sostenga el interruptor
contra el borde de la perilla y ajuste
rmemente el tornillo de cabeza
moleteada.
120V ~ 60Hz
O
F
F
O
N
T
I
M
E
ON TIME
(Light Tripper)
MANUAL
ON
LEVER
MANUAL
OFF
LEVER
OFF TIME
(Dark Tripper)
Knurled Screw
Dial Calibrations
