INSTALLATION DE L’UNITÉ INTÉRIEURE
• Faites passer les tuyaux et le câblage sur la droite
de l’unité intérieure. Découpez les parties en excès
du châssis si nécessaire.
1. Découpez le rejet 1 lorsque vous faites
seulement passer le câblage.
2. Découpez les rejets 1 et 2 (ou rejets 1, 2 et 3)
lorsque vous faites passer le câblage et les
tuyauteries. 1 et 2 ci-dessous sont les
tuyauteries recommandées.
Instructions de montage
30
INSTALLATION (suite)
2
7
INSTALLATION DE L’UNITÉ
INTÉRIEURE (suite)
• Enveloppez les tuyauteries et le câblage et tirez-les
au travers du trou découpé.
• Accrochez les fentes de montage de l’unité
intérieure aux languettes supérieures de la plaque
de montage et assurez-vous que le système soit
résistant.
• L’unité doit être installée à une hauteur minimale
de 79 po du sol.
7

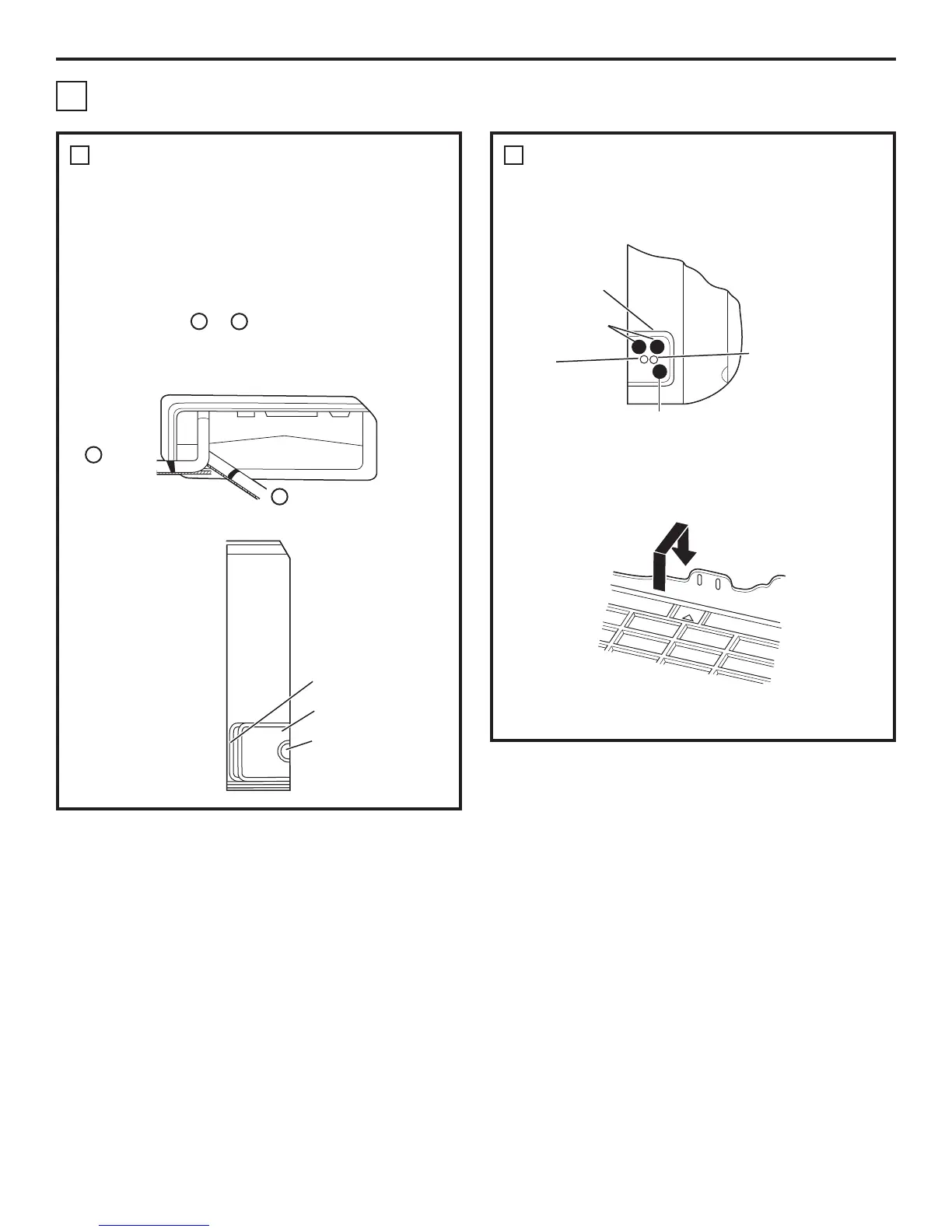

2 Tuyauterie arrière droite
Rejet 2
1 Tuyauterie
droite
Rejet 1
Rejet 3
Cordon de commande
(seulement pour
les modèles chauffage/
refroidissement)
Bande de
protection
Tuyaux de
connexion
Cordon
d’alimentation
Tuyau d’évacuation
