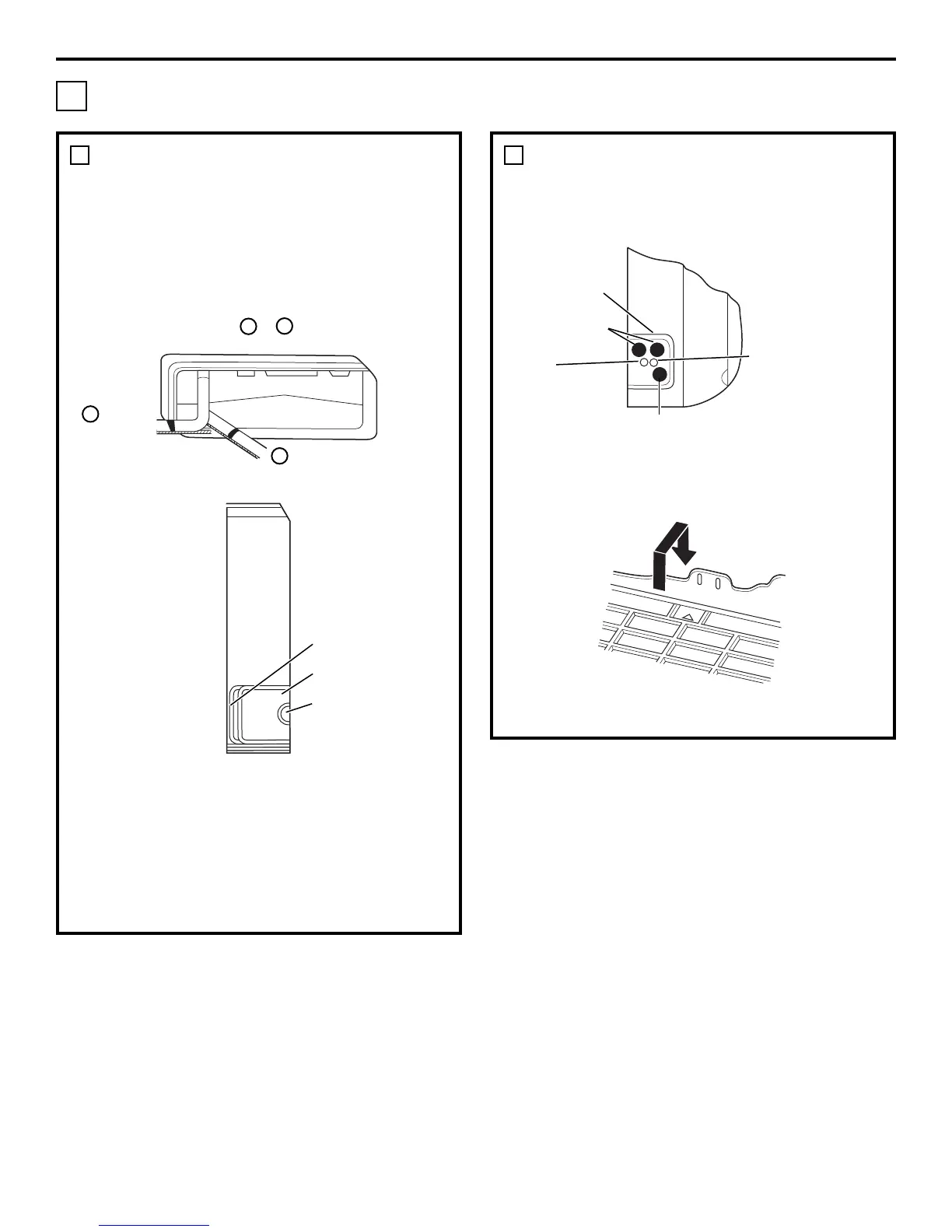

INSTALACIÓN DE LA UNIDAD
DE INTERIOR
• Dirija la tubería y cableado desde el lado izquierdo
o derecho de la unidad de interior, corte los
sobrantes del chasis según sea necesario.
1. Corte el sobrante 1 al extender sólo el cableado.
2. Corte los sobrantes 1 y 2 (o sobrantes 1, 2 y 3)
al extender el cableado y la tubería. Debajo
figuran las tuberías 1 y 2 recomendadas.
Instrucciones de instalación
49
INSTALACIÓN (cont.)
2
7
INSTALACIÓN DE LA UNIDAD
DE INTERIOR (cont.)
• Cubra la tubería y el cableado e insértelos a través
del conducto donde se cortaron los sobrantes.
• Coloque las ranuras de montaje de la unidad
de interior en los ganchos superiores de la placa
de montaje y asegúrese que estén los
suficientemente firmes.
• La altura de la ubicación donde se instale debe ser
de 79″ o más desde el suelo.
7
2 Tubería trasera derecha
Sobrante 2
1 Tubería
derecha
Sobrante 1
Sobrante 3
Cable de control (sólo
del tipo de frío/calor)
Cinta de embalaje
Tubos de conexión
Cable
de conexión
eléctrica
Manguera de drenaje
