49-5000634 Rev. 1 13
INSTRUCCIONES DE INSTALACIÓN
Instrucciones de instalación

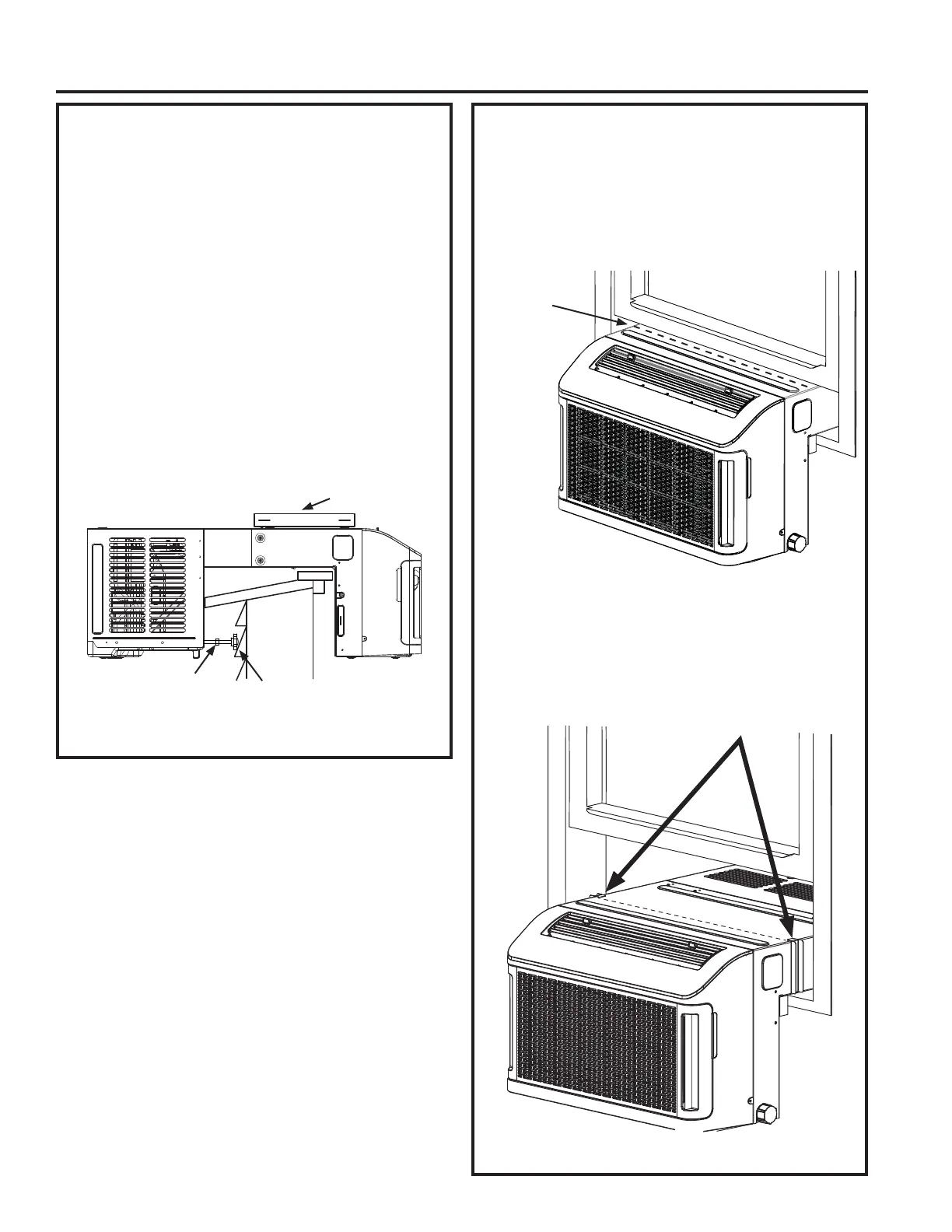

6. INSTALE LOS PANELES DE
RELLENO LATERALES
Adhiera los Paneles Laterales
• Cierre la ventana y dibuje una línea donde el
extremo frontal de la ventana se una con la parte
superior de la unidad. Vuelva a subir la ventana.
• Retire el soporte adhesivo desde los Soportes
GHO3DQHO/DWHUDO&RORTXHORVPLVPRVVREUHOD
unidad de modo que los extremos frontales estén
alineados con la línea dibujada, como se observa a
continuación.
5. INSTALE LA UNIDAD EN LA
VENTANA
/HYDQWHODXQLGDGGHQWUR\VREUHODYHQWDQD
Centre la unidad sobre los Soporte de Montaje de
Gomaespuma. *Se recomienda que 2 personas
levanten la unidad y la coloquen en la ventana*.
Nota: Tenga cuidado de no pellizcarse los dedos en
la parte inferior de la ruta del cableado.
• Ingrese a través de la abertura de la ventana y
ajuste los Soportes Ajustables hasta que la unidad
HVWpVHJXUDFRQWUDODSDUHGH[WHULRU8VDQGRXQ
nivel, controle que la unidad se encuentre nivelada
GHOIUHQWHDODSDUWHWUDVHUD\GHXQODGRDORWUR8QD
vez nivelada y segura, vuelva a pasar a través de
la ventana y ajuste la Tuerca de Bloqueo sobre los
Soportes Ajustables, a fin de asegurar todo en su
posición.
Tuerca de
Bloqueo
8VHXQ1LYHO
Marque
Aquí
Coloque los Soportes
de los Paneles
/DWHUDOHVDTXt
Perno de
Ajuste
