CÂBLAGE
3
• Fixez les fils d’alimentation à la plaque à bornes tel
que représenté sur la plaque et au tableau No 1.
Serrez à 35 in-lbs (0,4 daNm).
• Pour les contrôles gradateurs câblés, attachez les fils
suivant le tableau No 2.
TABLEAU 1: Raccordements plaque à bornes
REMARQUE: Procédez à tous les raccordements
électriques en accord avec le NEC et tous les codes
locaux d’application, y compris la mise à la masse.
REMARQUE: Vérifiez que la tension d’alimentation soit
en accord avec la plaque signalétique.
• Utilisez des ls d’alimentation de #6 à #16 AWG et
respectez les températures de fils de la plaque
signalétique.
• Faites dépasser les ls d’alimentation d’environ 7 po
(180 mm) au-delà de l’extrémité du support du tube.
• Ce luminaire a été emballé pour garantir un transport
sans dégâts. Inspectez pour conrmer.
•
Ne donnez pas de coups et n’empilez pas les luminaires
après déballage.

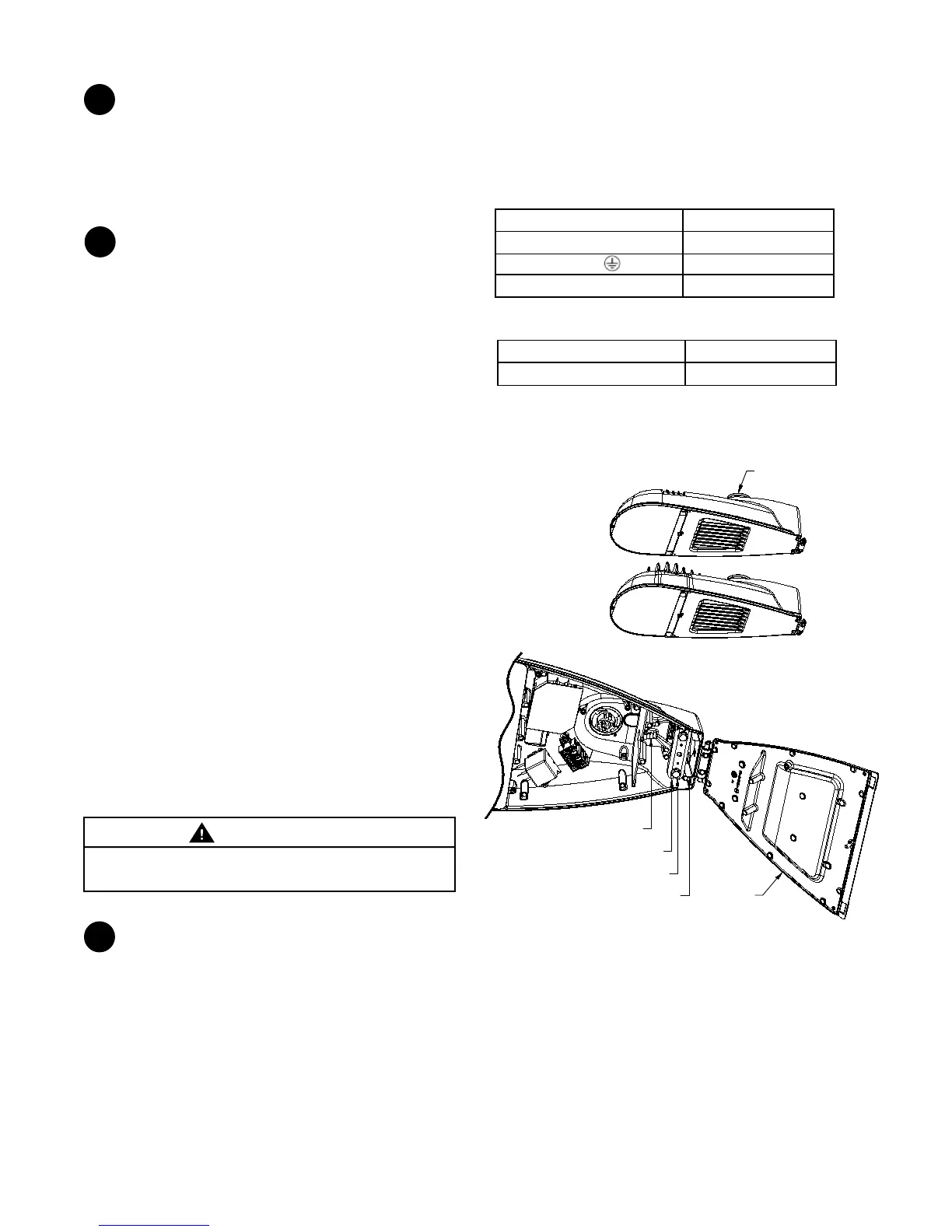

Figure 1: ERL1/ERLH
Boîtier photoélectrique
Porte
Écran oiseau
Boulons de montage
Collier de serrage tube
Butées mise à niveau
DÉBALLAGE/MANIPULATION
1
Écrans contre les oiseaux
• L’écran contre les oiseaux situé derrière le collier a
une ouverture de 1,25 po (32 mm) (1,66 po, 42 mm dia
ext.). Enlevez l’écran si vous utilisez un plus gros tube
.
Bras de montage
• Desserrez, ouvrez et enlevez la porte de la bride de la
charnière.
• Réglez l’ouverture du collier de serrage du tube
légèrement plus grand que le diamètre du tube.
•
Insérez le bras de montage au travers de l’écran-oiseaux
(le cas échéant) et dans le luminaire jusqu’à ce qu’il
atteigne les butées de mise à niveau qui s’étendent au
dessus du boîtier.
• Basculez le luminaire vers le haut ou vers le bas en
utilisant les butées de mise à niveau. Il y a une surface
au dessus du boîtier pour un niveau manuel.
• Pour le mettre à niveau, maintenez le luminaire à peu
près de niveau et serrez légèrement les boulons
(4-5 ft lbs) (0,55 à 0,69 daNm)
– S’il faut basculer vers la haut, desserrez
légèrement les boulons, soulevez le luminaire et
insérez-le dans le jeu de butées suivant.
– S’il faut basculer vers le bas, retirez le bras de
montage du luminaire pour le mettre sur un jeu
de butées plus vers l’arrière.
•
Lorsque de niveau, serrez tous les boulons de montage
à 10-12 ft lbs (1,38 à 1,66 daNm) en les alternant.
MONTAGE
2
AVERTISSEMENT
NE PAS serrer les boulons à plus de 12 ft-lbs (1,66 daNm).
Il y a risque de dégâts.
Position à la plaque à bornes
Fil d’alimentation
L1 Ligne haute
G Terre
N/L2 Ligne basse/neutre
0 VDC (-) Fil gris
Jusque 10 VDC (+) Fil violet
TABLEAU 2: Raccords du contrôle de gradation
