3c. Montage avec bras architectural sur poteau carré
Ce luminaire a été configuré comme dans la section
3b et une plaque d’adaptation a été incluse pour être
montée au poteau carré. La configuration des trous du
poteau carré doit être conforme au Schéma 5.
• Orienter l’adaptateur afin que le trou traversant de
forme ovale soit plus proche du haut que du bas de
l’adaptateur.
• Unefoisl’extrémitédel’adaptateurcorrectement
orientée, monter l’adaptateur au poteau avec l’écrou
d’ancrage,lesboulons3/8-16etrondellesfournis,
comme indiqué dans le schéma. Visser les boulons
3/8-16àuncouplede25-32pi.lbs(34-43N-m).(Voir
Schéma 6)
• Placerleluminairecontrel’adaptateur.
• Installerleboulon3/8,larondelledesécuritéetla
rondelle sur la partie supérieure (comme illustré) et
visser dans l’adaptateur. (Voir Schéma 7)
• Ouvrirleportillondubrasetinstallerleboulon3/8
dans le trou fileté de l’adaptateur. (Voir Schéma 7)
• Visserlesboulonsduhautetdubasàuncouplede
25-32 pi. lbs (34-43 N-m).
• Inspecterl’installationpours’assurerqueleluminaire
est solidement attaché.
• REMARQUE: Effectuer tous les branchements
conformément au Code national de l’électricité et aux
exigences du code local applicables.
• Leclientdoitinstallerunréducteurdetensionsurle
câble d’alimentation en haut du poteau.
• Typeettailleducâblepourbranchementaubornier:
16 AWG (1,5mm2) à 6 AWG (10mm2) plein ou tressé.
CÂBLAGE
4
MISE EN GARDE
Risques de blessures ou de dommages: Le portillon doit
rester vissé jusqu’à ce que le luminaire soit dans son
emplacement final.

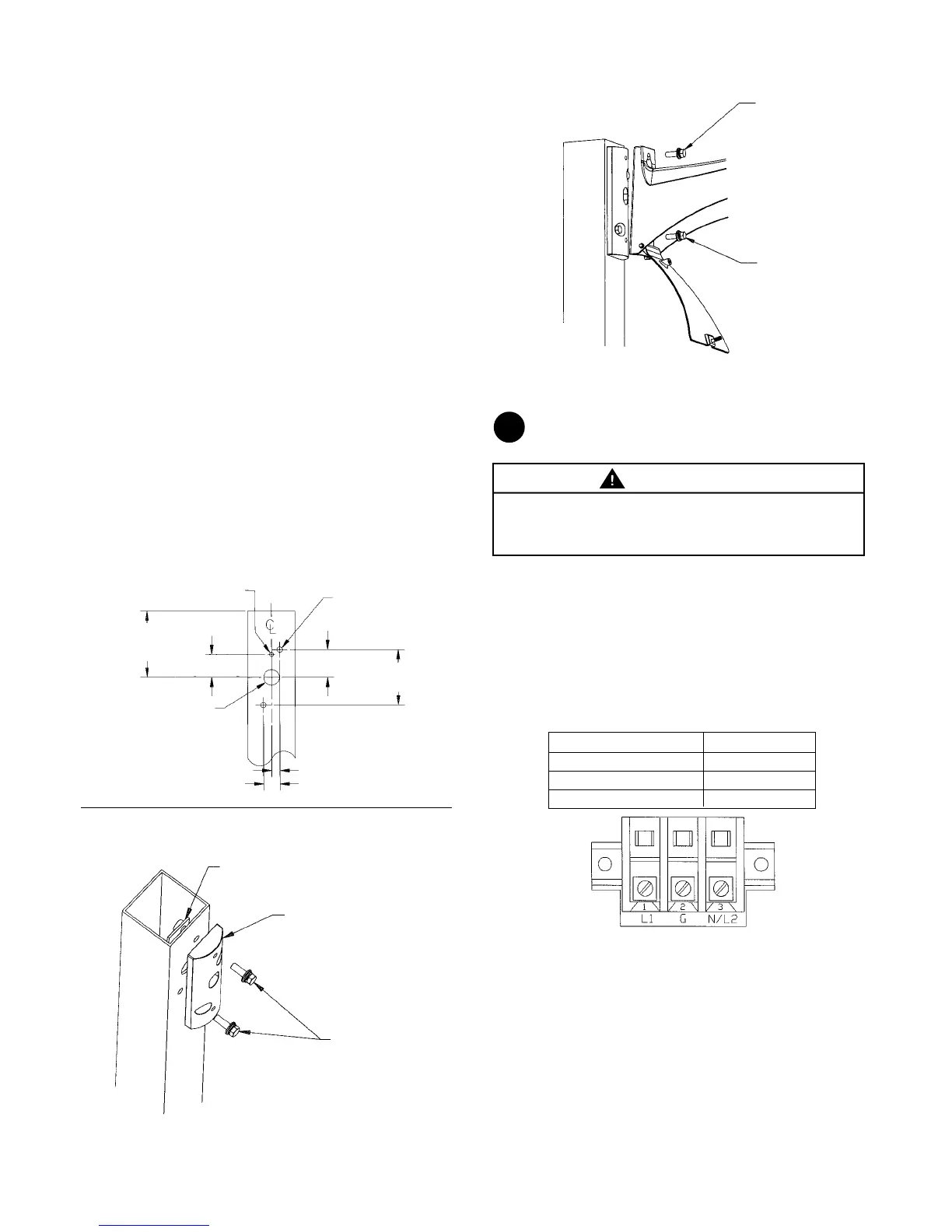

GABARIT DE PERÇAGE
MONTAGE SUR POTEAU ROND
SCHÉMA 5
0,312 po.
(8 mm DIA.)
2,1960 po.
(56 mm)
0,438 po.
(11 mm DIA.)
(2 EMPLACEMENTS)
5,2500 po.
(133 mm)
(MIN.)
1,250 po.
(32 mm DIA.)
(TROU)
0,656 po. (17 mm)
1,312 po. (33 mm)
4,3920 po.
(112 mm)
PLAQUE D’ADAPTATION POUR
POTEAU CARRÉ
SCHÉMA 6
Écrou d’ancrage
Adaptateur
Boulons et rondelles 3/8-16
Serrer les boulons à un couple
de 25-32 pi. lbs.
(34-43 N-m)
BRAS DU LUMINAIRE À L’ADAPTATEUR
Visser le boulon du haut à
un couple de 25-32 pi. lbs
(34-43 N-m)
Visser le boulon du bas à
un couple de 25-32 pi. lbs
(34-43 N-m)
SCHÉMA 7
1,8120 po.
(46 mm)
Branchements au bornier :
Position sur le bornier Type d’alimentation
L1 Ligne haute
G Terre
N/L2 Lignebasse/Neutre
• REMARQUE: S’assurer que la tension électrique
est adéquate en consultant la plaque signalétique à
l’intérieur du portillon ou sur l’emballage.
