INSTALE LAS PIEZAS DE
LOS BORDES
En este paso, necesitará las piezas de los bordes
separadas en el Paso 1.

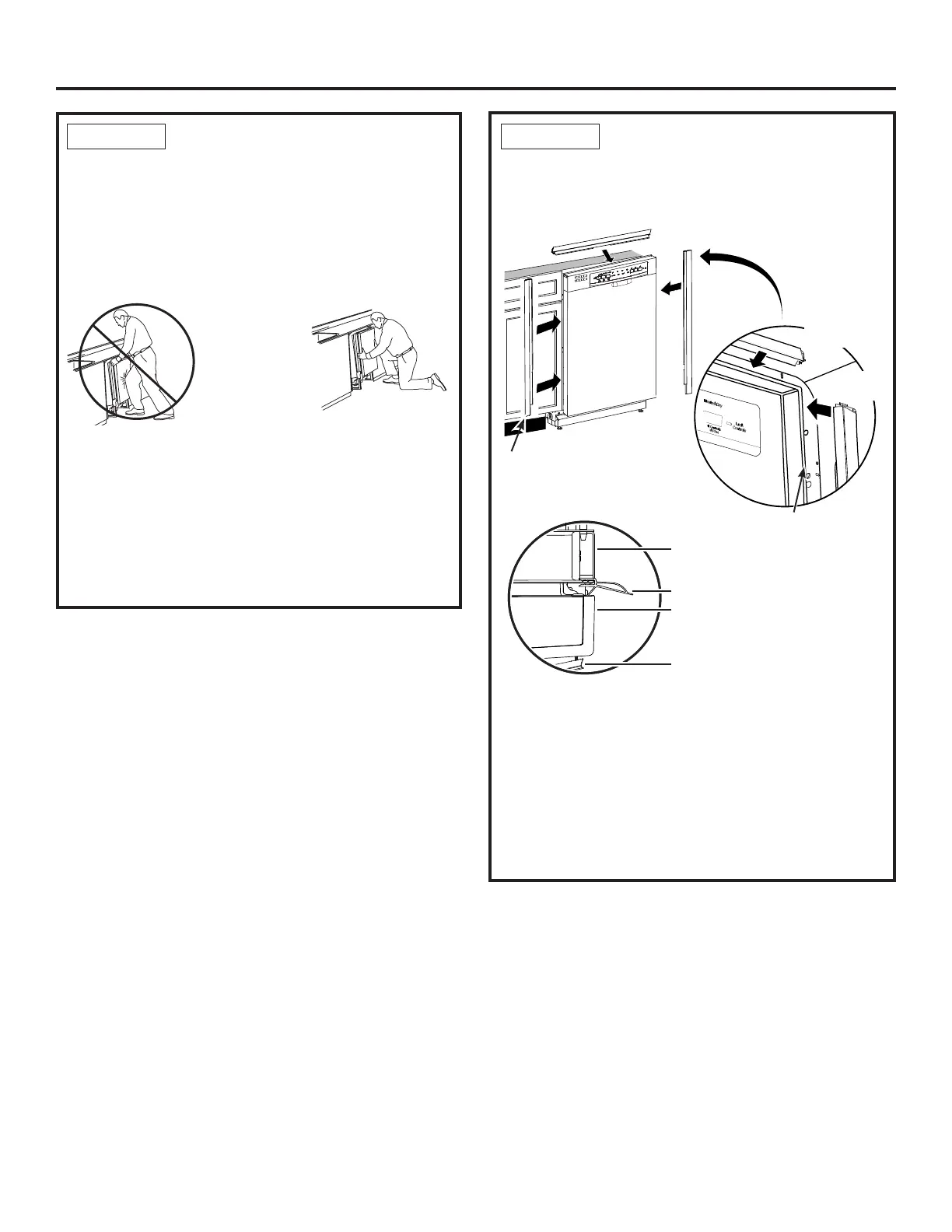

• Seleccione la pieza del borde superior (Vea la Figura R)
y alinee el centro con la traba superior. Presione la pieza
del borde sobre la pestaña de la tubería, moviendo la
misma de
un lado a otro.
• Seleccione la pieza del borde izquierdo (vea la Figura
R). Alinee el extremo superior con el borde superior y
presione el mismo sobre el lateral izquierdo de la pestaña
de la tubería, realizando el movimiento desde la parte
superior a la parte inferior. Repita con la pieza del borde de
la pestaña de la tubería lateral derecha. (Consulte la pieza
del borde del lateral derecho en la Figura R.)
Instalación del Lavavajillas
8
DESLICE EL LAVAVAJILLAS
TRES CUARTOS DEL
RECORRIDO
DENTRO
DEL GABINETE
IMPORTANTE – No lo empuje contra el panel frontal
con las rodillas. Se producirán daños.
• Tome los laterales del panel frontal y deslice el
lavavajillas en la abertura de a pocas pulgadas por vez.
• Al proceder, empuje la manguera de desagüe a través
de la abertura debajo del lavabo. Deje de empujar
cuando el lavavajillas se extienda unas 6 pulgadas hacia
adelante de los gabinetes adyacentes.
• Asegúrese de que la manguera de desagüe no esté
retorcida debajo o detrás del lavavajillas.
• Asegúrese de que el cableado de la casa, la línea
de desagüe y la línea de agua no interfieran con los
componentes que se encuentran debajo del lavavajillas.
Figura Q
No lo empuje contra
el panel de la puerta
frontal con la
rodilla.
Se poducirán daños
sobre el panel de la
puerta.
PASO 10
Vista
superior
Manija
Puerta
Borde de la tina
Estructura
de la
tubería
PASO 11
Borde
lateral
Figura R
Borde
lateral
Vista
superior
Borde
lateral
Borde
superior
Apoyo completo en el
reborde de la tina
