CONECTE LA LÍNEA DE
DESAGÜE (CONT.)
• Conecte la línea de desagüe a la brecha de aire, la T de
desechos o el eliminador de desechos, usando el método
determinado previamente. Asegure la manguera con una
clavija tipo tornillo.
Método 1 – Brecha de aire con T de desechos o el
eliminador de desechos
Método 2 – “Bucle de desagüe alto" con T de
desechos o el eliminador de desechos
Con este método, necesitará el gancho de la manguera de
desagüe que separó en el Paso 1.
Ajuste la manguera de desagüe a la parte inferior de la
mesada con el gancho provisto.
IMPORTANTE – Al conectar la línea de desagüe al
eliminador de desechos, asegúrese de que el enchufe del
desagüe haya sido retirado. EL LAVAVAJILLAS NO HARÁ
EL DESAGÜE SI EL ENCHUFE ESTÁ COLOCADO.
Consejo: Evite cargos innecesarios del servicio técnico
debido a reclamos por falta de desagüe.
Asegúrese de que la manguera de desagüe haya sido
pasada por la abertura del gabinete. Esto evitará que el
exceso de manguera en la cavidad del lavavajillas sea
retorcido o aplastado por el lavavajillas.
Remove
Drain
Plug
Retire el
enchufe del
desagüe
Instalación del Lavavajillas
12
CONECTE LA LÍNEA DE
DESAGÜE
El extremo moldeado de la manguera de desagüe
coincidirá con puertos de entrada de 5/8” a 1” de diámetro
en la brecha de aire, la T de desechos o el eliminador de
desechos.
• Determine el tamaño del puerto de entrada.
• Corte el conector de la manguera de desagüe en la línea
marcada, si se requiere, para que coincida con el puerto
de
entrada.
• En caso de requerir una manguera más larga, reemplace
la manguera de desagüe con bolso de usuario por la pieza
del servicio técnico de GE Appliances WD24X10065, una
manguera de una longitud de 12’ que puede ser conectada
directamente al bucle de desagüe ya adherida a la
unidad (lea el Paso 7). Si la pieza de la manguera no está
disponible en el servicio técnico, una manguera adicional
con sujeción con un diámetro interno de 5/8” o 7/8” y
con una longitud no superior a 66" podrá ser adherida a
la manguera de desagüe con bolso de usuario provista.
Asegure la conexión con la abrazadera para manguera
(obtener localmente) a la manguera de desagüe con bolso
de usuario provista.
NOTAS:
• LA ALTURA DE LA CONEXIÓN DEL DRENAJE
NO DEBE EXCEDER LAS 72" SOBRE LA PARTE
INFERIOR DEL LAVAVAJILLAS.
• LA LONGITUD TOTAL DE LA MANGUERA DE
DESAGÜE NO DEBERÁ SUPERAR LOS 15 PIES PARA
UN FUNCIONAMIENTO ADECUADO DEL DESAGÚE.

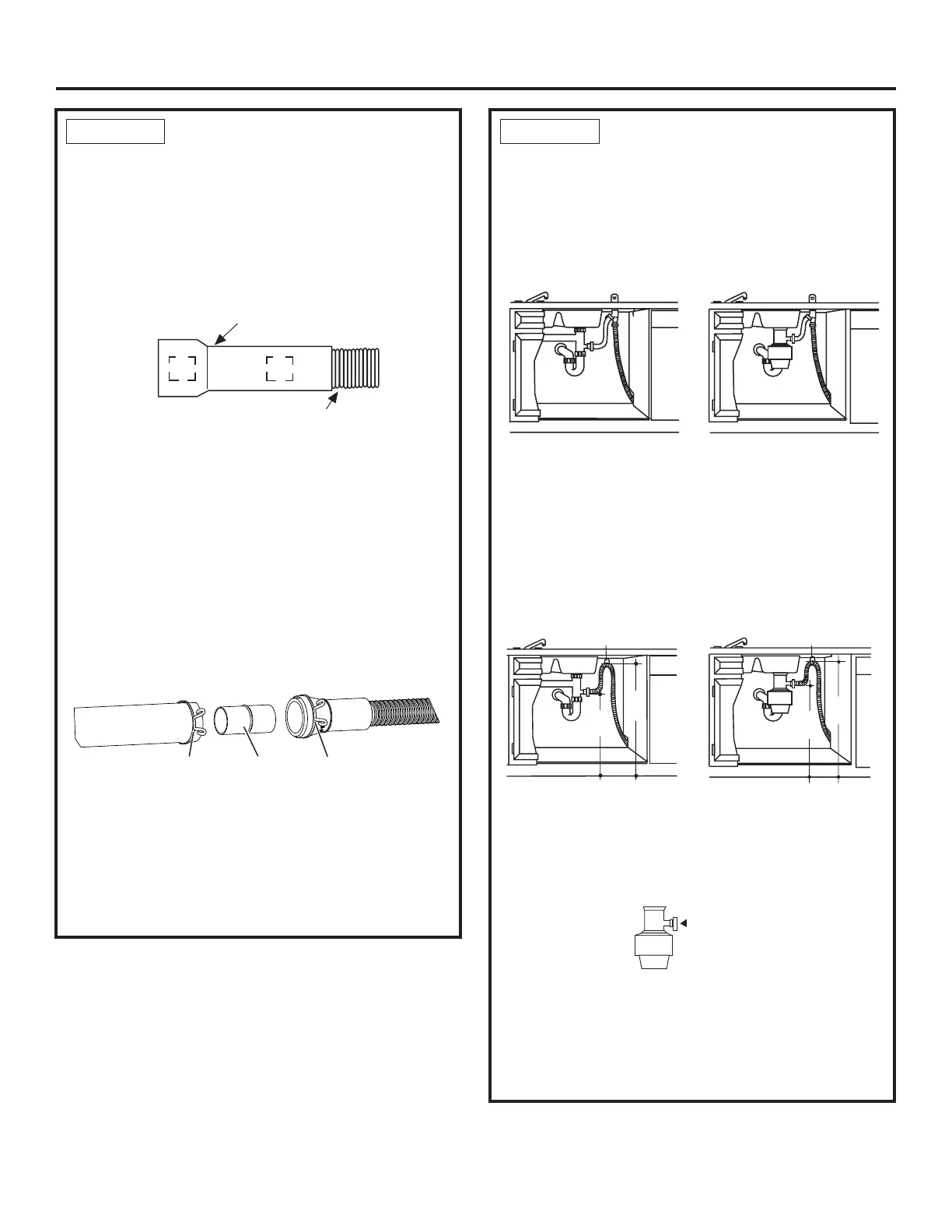

Figura Z
1871 Art4
Cutting Line
1"
5/8"
IMPORTANT: Do not cut corrugated
portion of hose
Línea de corte
IMPORTANTE: No corte la parte
coarrugada de la manguera
PASO 17 PASO 17
Abrazadera
de la
Manguera
Coupler Abrazadera
de la
Manguera
Figura AA
Instalación del
eliminador de desechos
Figura AB
Instalación de la T de
desechos
Figura AC
Waste Tee Installation
18"
Min.
32"
Min.
32"
Min.
18"
Min.
Drain Hose Hanger
Gancho de la
manguera de desagüe
Instalación de la T de desechos Instalación del eliminador
de desechos
Gancho de la
manguera de desagüe
