GE GDT550HSDSS Installation Instructions

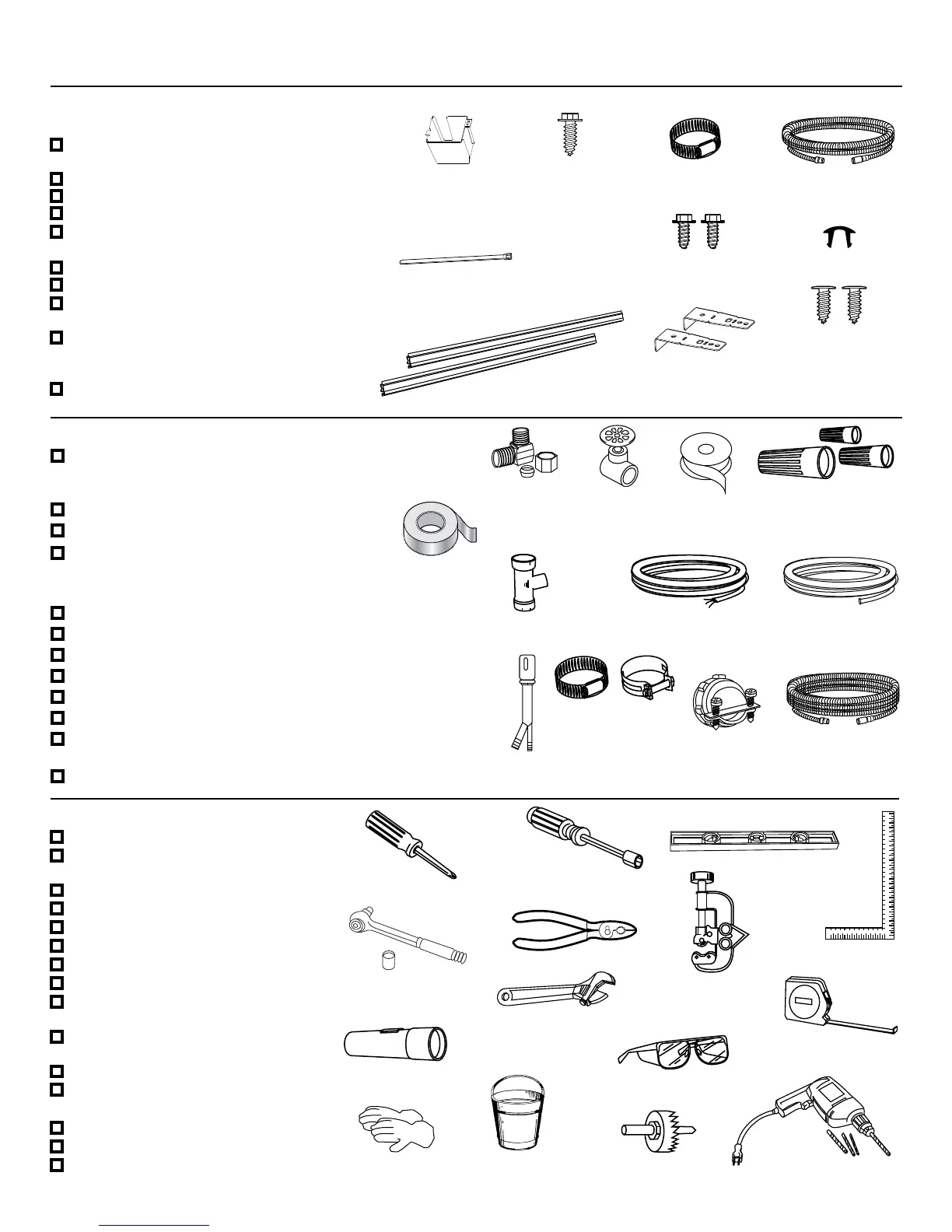

OUTILS NÉCESSAIRES:
■ Tournevis Phillips
■ Tourne-écrous de 6,3 mm (1/4 po) et
de 7,9 mm (5/16 po)
■ Clé à molette de 15,2 cm (6 po)
■ Niveau
■ Équerre de charpentier
■ Ruban à mesurer
■ Lunettes de sécurité
■ Lampe de poche
■ Seau pour recueillir l’eau lors du rinçage
de la conduite d’eau
■ Clé à douille de 23,8 mm (15/16 po)
(facultatif – pour enlever la base de bois)
■ Gants
■ Pince
Pour une nouvelle installation:
■ Coupe-tubes
■ Perceuse et forets appropriés
■ Jeu de scies-cloche
Jeu de scies-cloche
Niveau
Coude de 90°,
bague et écrou
à compression
Ruban pour
MRLQWV¿OHWpV
Coupure
anti-refoulement
Bague anti-traction
Boyau de vidange
Tourne-écrous
de 6,3 mm (1/4 po)
et de 7,9 mm (5/16 po)
Clé à douille de
23,8 mm (15/16 po)
Seau
Coupe-tubes
Perceuse
et forets
Lampe de poche
Gants
Tournevis
Phillips
Équerre de
charpentier
Clé à molette
de 15,2 cm
(6 po)
Lunettes de sécurité
Préparation pour l’installation
2
Ruban à mesurer
PIÈCES FOURNIES DANS L’EMBALLAGE:
■ Couvercle de la boîte de jonction et vis à tête
hexagonale n° 10
■ Collier
■ Boyau de vidange (198 cm/78 po de long)
■ Support de tuyau de vidange)
■ 2 vis à tête hexagonale no 8-18 pour fixer les
supports au cadre de la cuve du lave-vaisselle
■ 2 Boutons de bouchon
■ 2 Moulures latérales (certains modèles)
■ 2 supports de montage pour comptoirs ou
armoires latérales en bois
■ 2 vis à tête spéciale Phillips n° 8-18 x 15,8 mm
(5/8 po) pour fixer le lave-vaisselle au dessous
du comptoir ou armoires latérales
■ Documentation, échantillons et(ou) bons
MATÉRIEL NÉCESSAIRE:
■ Coude de 90°, bague et écrou à compression (filetage externe NPT
de 9,5 mm (3/8 po) à une extrémité et l’autre extrémité conçue
pour le raccordement à la conduite d’alimentation en eau)
■ Ruban pour joints filetés
■ Connecteurs vissables homologués UL (3)
■ Ruban-cache
Pour une nouvelle installation:
■ Coupure anti-refoulement pour le boyau de vidange, si nécessaire
■ Raccord en T pour la plomberie de la résidence, s’il y a lieu
■ Câble électrique ou cordon d’alimentation
■ Colliers à vis sans fin
■ Bague anti-traction pour le raccordement électrique
■ Robinet d’arrêt (recommandé)
■ Conduite d’alimentation en eau – tuyau en cuivre d’au moins
9,5 mm (3/8 po)
■ Boyau de vidange GPF12L (3.66 m/12 pi de long), si nécessaire
Vis à tête
spéciale
Phillips n° 8
de 15,8 mm
(5/8 po) de long
Vis à tête
hexagonale n° 10
de 12,7 mm (1/2 po)
de long pour boîte
de jonction
Boyau de vidange
facultatif GPF12L
de 3.66 m (12 pi)
Conduite d’eau
chaude
&ROOLHUVjYLVVDQV¿Q
Raccord en T
Câble électrique (ou cordon
d’alimentation, s’il y a lieu)
Connecteurs
vissables (3)
Collier
Couvercle de la
boîte de jonction
et vis à tête
hexagonale n° 10
Moulures latérales
(sur certains modèles)
Supports de
montage
Support de tuyau
de vidange
Vis à tête hexagonale
n° 8 pour support de
montage
Pince
Boutons de
bouchon
Robinet
d’arrêt
Ruban-cache
(s'il y a lieu)
