GE GDT720SSFSS Installation Instructions

PRÉPARATION DE L’ALIMENTATION EN
EAU CHAUDE
REMARQUE: GE recommande l’utilisation d’un tuyau en cuivre
pour la conduite d’alimentation en eau, mais vous pouvez choi-
VLUXQER\DXÀH[LEOHWUHVVpQRWX28X326 de GE.
• La conduite d’alimentation en eau (tuyau de cuivre de 9,5 mm
[3/8 po] ou boyau flexible tressé) peut entrer du côté gauche,
du côté droit, de l’arrière ou du plancher dans la partie
ombrée indiquée dans la Figure F.
• La conduite d’alimentation en eau doit passer dans le même
trou que le câble électrique et le boyau de vidange. Ou vous
pouvez percer un trou supplémentaire de 3,8 cm (1-1/2 po) de
diamètre pour le passage de la conduite d’eau. Si l’appareil
est doté d’un cordon d’alimentation pourvu d’une fiche, la
conduite d’eau chaude ne doit pas passer par le même trou
que le cordon d’alimentation.

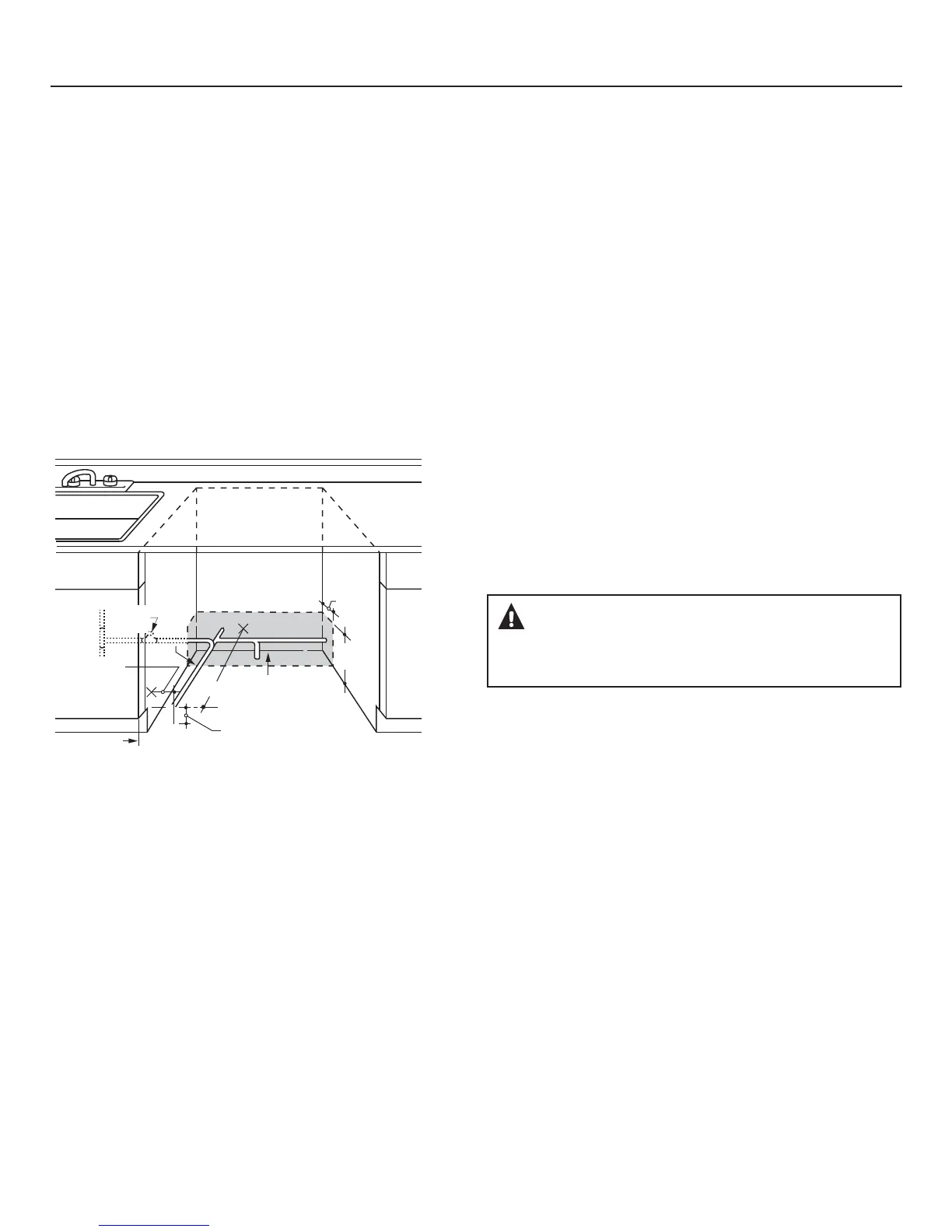

Figure F
Raccordement de la conduite d’eau chaude
• Si vous utilisez un boyau flexible tressé, étiquetez le boyau
et indiquez la date d’installation à des fins de référence. Les
boyaux flexibles tressés doivent être remplacés dans 5 ans.
• Coupez l’alimentation en eau.
• Installez un robinet d’arrêt à un endroit accessible, par
exemple sous l’évier. (Cette installation est facultative,
mais fortement recommandée, et peut même être exigée
par les codes locaux en vigueur.)
• Le raccordement de la conduite d’eau s’effectue du côté
gauche du lave-vaisselle. Installez la conduite d’eau chaude
en utilisant un tuyau en cuivre de 9,5 mm (3/8 po) ou plus
ou boyau flexible tressé. Acheminez la conduite d’eau de la
façon indiquée dans la Figure F et amenez-la vers l’avant à
au moins 48,2 cm (19 po) du mur arrière.
• Réglez le chauffe-eau à une température variant entre 49 °C
(120 °F) et 65 °C (140 °F).
• Rincez la conduite d’eau pour éliminer tous les débris.
Recueillez l’eau et les débris à l’aide d’un seau.
• La pression de la conduite d’alimentation en eau chaude doit
varier entre 1,4 bar (20 lb/po²) et 8,3 bars (120 lb/po²).
Tournez la page pour commencer
l’installation du lave-vaisselle.
Préparation pour l’installation
5
Trou de
3,8 cm
(1-1/2 po)
de dia.
10,1 cm
(4 po)
15,2 cm
(6 po)
Robinet
d’arrêt
Eau
chaude
5,1 cm
(2 po) de
l’armoire
48,2 cm (19 po)
du mur arrière
Devant des
armoires
5,1 cm (2 po)
du plancher
ATTENTION:
N’enlevez pas la base de bois avant d’être prêt à installer le lave-
vaisselle. Si vous enlevez la base de bois, le lave-vaisselle pourrait
basculer lorsque vous ouvrez la porte.
