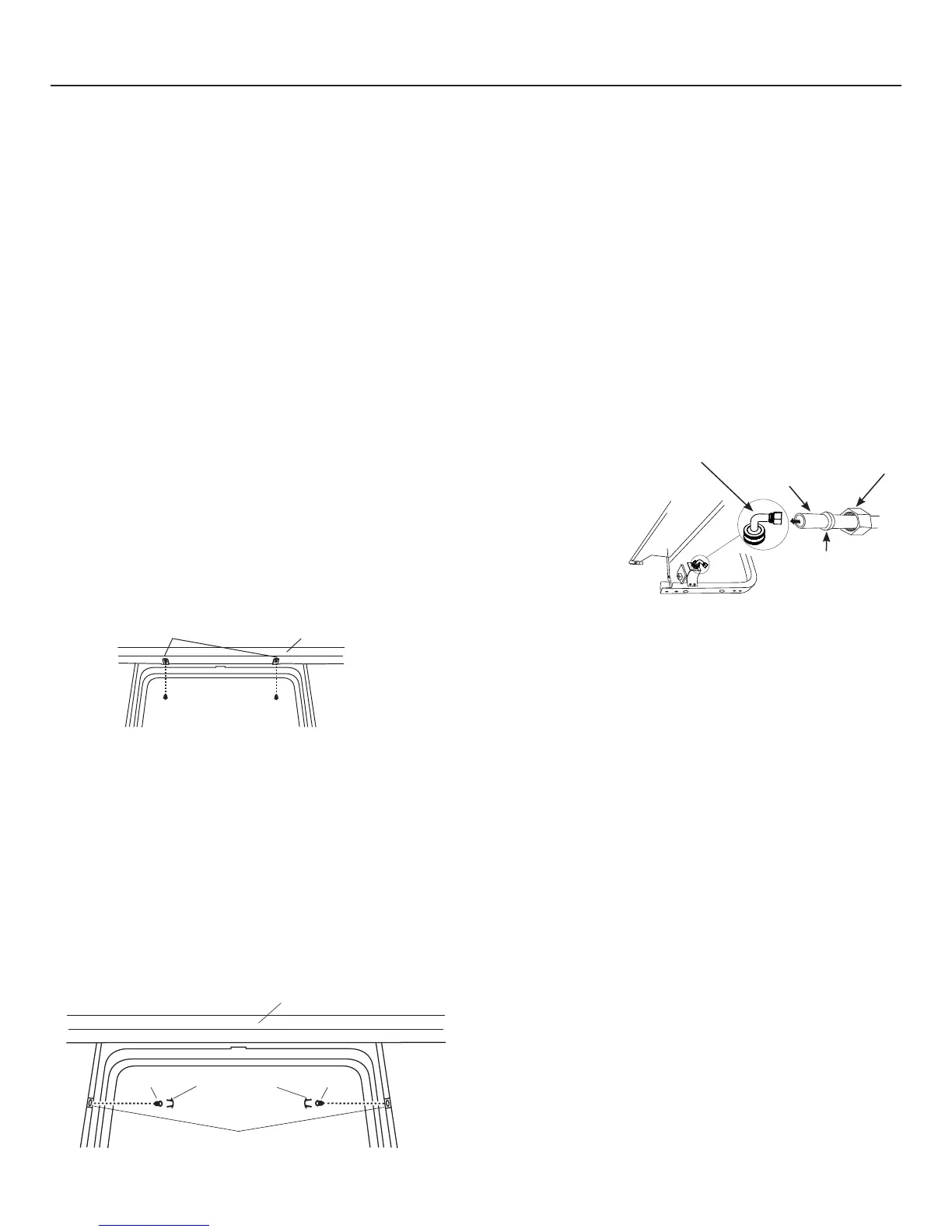

GE GDT720SSFSS Installation Instructions

Supports latéraux
Bouchons
Vis
Vis
Comptoir de surface solide
Installation du lave-vaisselle
10
ÉTAPE 16: FIXATION DU LAVE-VAISSELLE AU-
DESSOUS DU COMPTOIR OU AUX
CÔTÉS DES ARMOIRES
Au cours de cette étape, vous aurez besoin des deux vis à tête
spéciale Phillips mises de côté à l’étape 1.
Le lave-vaisselle doit être fixé au dessous du comptoir ou aux
côtés des armoires. Lorsque le dessous du comptoir est en bois,
utilisez la méthode n° 1. Lorsque le dessous du comptoir est
fabriqué à l’aide d’un matériau qui n’accepte pas les vis à bois,
par exemple en granite, utilisez la méthode n° 2.
IMPORTANT – Pour éviter tout dommage au
panneau de la porte et au tableau de commande, il faut que
le lave-vaisselle soit installé de manière que le panneau avant
et le tableau de commande n’entrent pas en contact avec les
armoires adjacentes ou le comptoir. Vissez les vis complètement
et bien droites. Les têtes de vis qui dépassent pourraient
égratigner le panneau de porte ou le tableau de commande
et créer de l’interférence lors de l’ouverture de la porte.
Méthode n° 1
Fixation du lave-vaisselle au dessous d’un comptoir en bois.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 14 et 15. Le panneau de
porte et(ou) le tableau de commande ne doivent pas entrer
en contact avec les armoires ou le comptoir.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide des
GHX[YLVjWrWHVSpFLDOH3KLOOLSV5HSRUWH]YRXVjOD¿JXUH
$VVXUH]YRXVGHYLVVHUFRPSOqWHPHQWOHVYLVELHQGURLWHVD¿Q
TXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDVHQGRPPDJHU
le panneau.
Méthode n° 2
Fixation du lave-vaisselle aux côtés des armoires.
5HYpUL¿H]O·DOLJQHPHQWGXODYHYDLVVHOOHGDQVO·RXYHUWXUHGHV
armoires. Reportez-vous aux étapes 14 et 15. Le panneau de
porte et(ou) le tableau de commande ne doivent pas entrer
en contact avec les armoires ou le comptoir.
• Retirez les bouchons. Conservez-les.
• Fixez le lave-vaisselle au dessous du comptoir à l’aide
des deux vis à tête spéciale Phillips. Reportez-vous à la
Figure X. Assurez-vous de visser complètement les vis bien
GURLWHVD¿QTXHOHVWrWHVVRLHQWDȼHXUDQWHVSRXUQHSDV
endommager le panneau.
• Installez les boutons de bouchon sur le côté de la cuve dans
OHVWURXVSUpYXVjFHWHȺHW.
Figure X
ÉTAPE 17: RACCORDEMENT DE
L’ALIMENTATION EN EAU
Raccordez la conduite d’alimentation en eau au coude de 90°.
Si vous décidez de faire le raccordement avec un boyau
flexible tressé :
• Fixez le coude de 90° avec une clé à molette
ISi vous décidez de faire le raccordement avec un tuyau en
cuivre :
• Glissez l’écrou à compression puis la bague d’extrémité à
l’extrémité de la conduite d’alimentation en eau.
• Insérez la conduite d’alimentation en eau dans le coude de 90°.
• Glissez la bague d’extrémité contre le coude et fixez avec
l’écrou à compression.
IMPORTANT – Assurez-vous que les ressorts et(ou)
les câbles des ressorts de la porte n’entrent pas en contact avec
le boyau de remplissage ou la conduite
d’alimentation en eau. Pour
YpUL¿HURXYUH]HWUHIHUPH]
la porte. Déplacez la
conduite d’alimentation
en eau ou pliez
légèrement le support
de l’électrovanne si
vous entendez un
bruit de frottement
ou s’il y a de
l’interférence lors
de l’ouverture de
la porte.
Figure Y
Écrou à
compression
Bague
Coude de 90°
Conduite
d’alimentation
en eau chaude
Côté inférieur gauche
Supports
Comptoir en bois
