GE GDT720SSFSS Installation Instructions

• Branchez le boyau de vidange à la coupure anti-
refoulement, au raccord en T ou au broyeur à déchets
à l’aide de la méthode choisie précédemment. Fixez
solidement le boyau à l’aide d’un collier à vis sans fin.
Méthode n° 1 – Coupure anti-refoulement avec raccord en
T ou broyeur à déchets
Installation avec raccord en T
Méthode n° 2 – Boucle de vidange élevée avec raccord en T ou
broyeur à déchets
Pour cette méthode, vous aurez besoin du crochet pour boyau
de vidange mis de côté à l’étape 1.
Fixez le boyau de vidange au-dessous du comptoir à l’aide
du crochet fourni.
Installation avec broyeur
à déchets
Figure AB
Figure AC
IMPORTANT – Lorsque vous raccordez le boyau
de vidange à un broyeur à déchets, assurez-vous d’enlever
le bouchon de vidange. LE LAVE-VAISSELLE NE SE VIDERA PAS
SI LE BOUCHON EST LAISSÉ EN PLACE.
Installation du lave-vaisselle

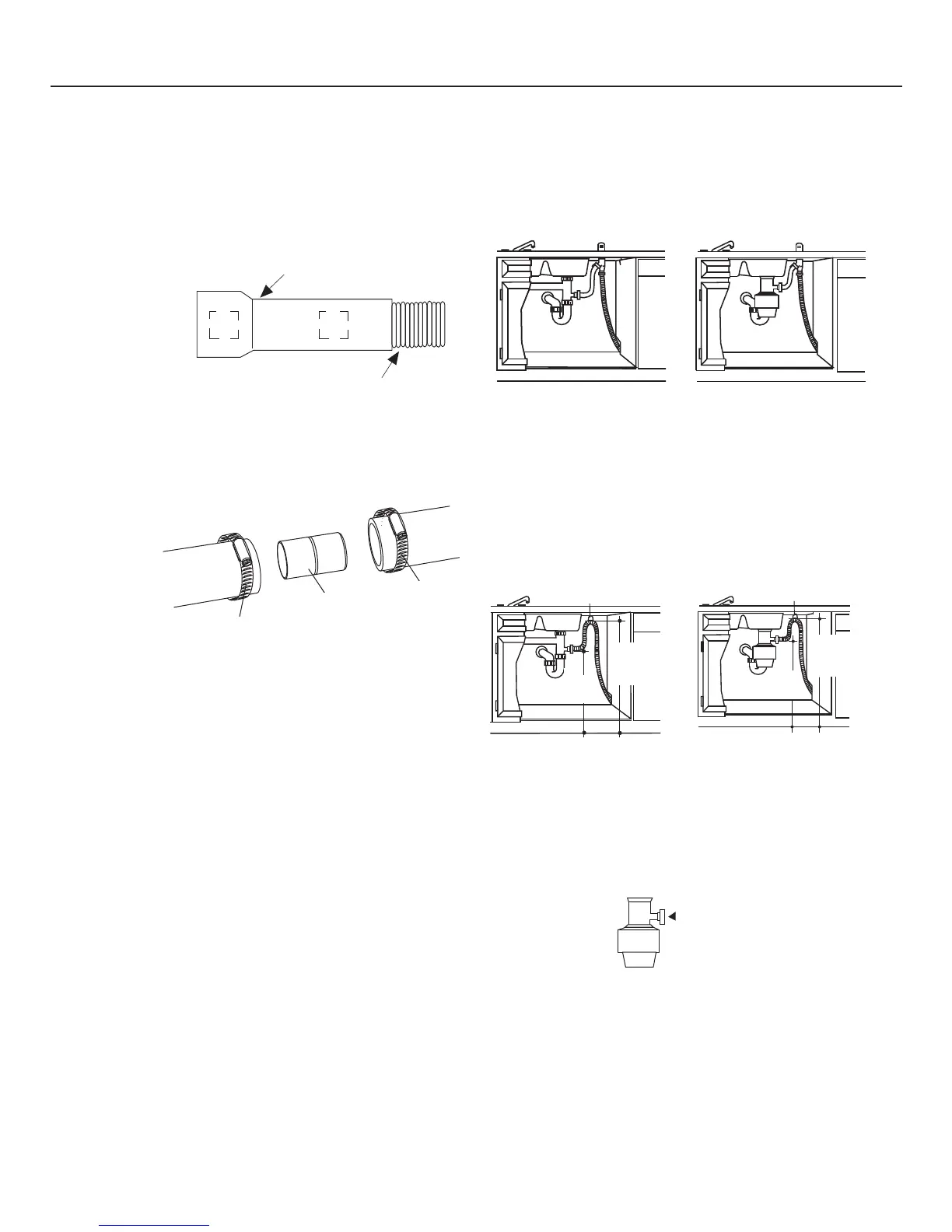

ÉTAPE 18: RACCORDEMENT DU BOYAU
DE VIDANGE
L’extrémité moulée du boyau de vidange est conçue pour s’installer
sur l’orifice d’entrée d’un diamètre variant entre 15,8 mm (5/8 po) et
25,4 mm (1 po) de la coupure anti-refoulement, du raccord en T ou
du broyeur à déchets.
0HVXUH]OHGLDPqWUHGHO·RUL¿FHG·HQWUpH
• Coupez le raccord du
boyau de vidange
à l’endroit indiqué,
au besoin, pour
qu’il soit bien
DGDSWpjO·RUL¿FH
d’entrée.
• Si vous avez besoin d’un boyau de vidange plus long mais n’avez
pas acheté le boyau de vidange GPF12 or WD24X10065, ajoutez
au boyau de vidange installé à l’usine une longueur maximale de
167.64 cm (66 po) pour une longueur totale de 3.66 mètres (144 po).
Pour ce faire, utilisez un boyau dont le diamètre intérieur est de 15,8
mm (5/8 po) ou de 21,7 mm (7/8 po) et un raccord pour relier
l’extrémité des deux
boyaux. Fixez
le raccord à
l’aide de colliers.
Figure Z
Figure AA
REMARQUE: POUR UNE VIDANGE ADÉQUATE DE L’APPAREIL,
LA LONGUEUR TOTALE DU BOYAU DE VIDANGE NE DOIT PAS
DÉPASSER 4,57 MÈTRES (15 PIEDS).
72[
2^d_[Ta
7^bT2[P\_
Conseil: Pour éviter les frais de réparation inutiles pour
un problème de vidange.
Tirez sur le boyau de vidange par l’ouverture pratiquée dans
les armoires afin d’empêcher le lave-vaisselle d’écraser ou
de plier une longueur excessive de boyau.
18"
Min.
32"
Min.
32"
Min.
18"
Min.
Drain Hose Hanger
11
Ligne de coupe
25,4 mm (1 po)
15,8 mm (5/8 po)
IMPORTANT: Ne coupez pas la partie ondulée du boyau
Collier
Collier
Raccord
Crochet du boyau
de vidange
46 cm
(18 po) min.
46 cm
(18 po) min.
82 cm
(32 po)
min.
82 cm
(32 po)
min.
Remove
Drain
Plug
Enlevez le
bouchon
de vidange
Installation avec raccord en T
Installation avec broyeur
à déchets
