ÉVACUATION DE LA SÉCHEUSE (suite)
Instructions d’installation
ÉVACUATION LATÉRALE (suite)

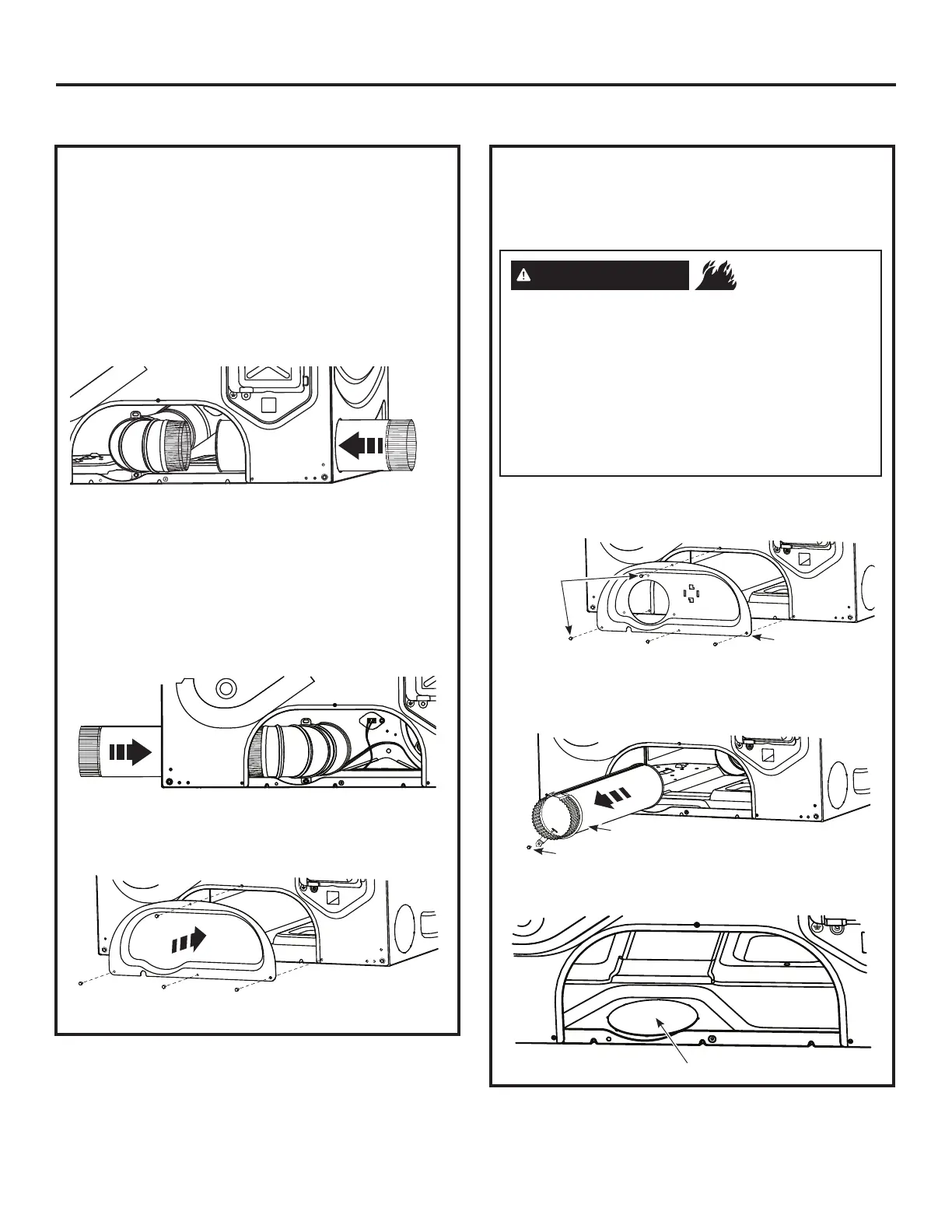

Pour une ventilation à GAUCHE :
• Repérez le conduit d’évacuation 39,4 cm (15-1/2 po)
dans kit.
• Insérez le conduit d’évacuation à travers la
débouchure du côté GAUCHE de la sécheuse.
• Assemblez le conduit d’évacuation et le coude.
• Enveloppez le joint avec du ruban de papier
d’aluminium à conduits pour empêcher les fuites.
Pour une ventilation à DROITE :
Ventilatio
n
à gauche
• Installez le nouveau panneau d’accès de kit.
• Fixez le panneau d’accès à l’aide de 4 conservées
p
lus tôt.
ÉVACUATION LATÉRALE OU PAR LE DESSOUS.
ÉVACUATION PAR LE DESSOUS
Conduit d’évacuation par le bas de la carrosserie
pour les modèles au gaz et électriques SANS
socle (Pedestal™) intégré.
• Retirez 4 vis qui fixent le panneau d’accès et
conservez-les. Retirez le panneau d’accès.
Retirer
4 vis et
conserver
Panneau d’accès
• Retirez la vis qui fixe le conduit d’évacuation et
conservez-la. Tirez le conduit d’évacuation pour le
dégager de la sécheuse.
Retirer la vis et conserver
Conduit d’évacuation
• Détachez et retirez la débouchure inférieure.
Débouchure inférieure
Débranchez la sécheuse de l’alimentation
électrique.
Portez des gants et des protège-bras.
Fermez l’ouverture arrière par le panneau
d’accès inclus dans kit GFA28DSVN.
L’omission de prendre ces précautions peut
causer des incendie, chocs électriques ou des
lacérations.
- Risque
d’incendie
AVERTISSEMENT
• Repérez le conduit d’évacuation 24,2 cm (9-1/2 po)
dans trousse.
• Insérez le conduit d’évacuation à travers la
débouchure du côté DROIT de la sécheuse.
• Assemblez le conduit d’évacuation et le coude.
• Enveloppez le joint avec du ruban de papier
d’aluminium à conduits pour empêcher les fuites.
Ventilation
à droite
