ÉVACUATION DE LA SÉCHEUSE (suite)
Instructions d’installation
ÉVACUATION PAR LE DESSOUS
(suite)

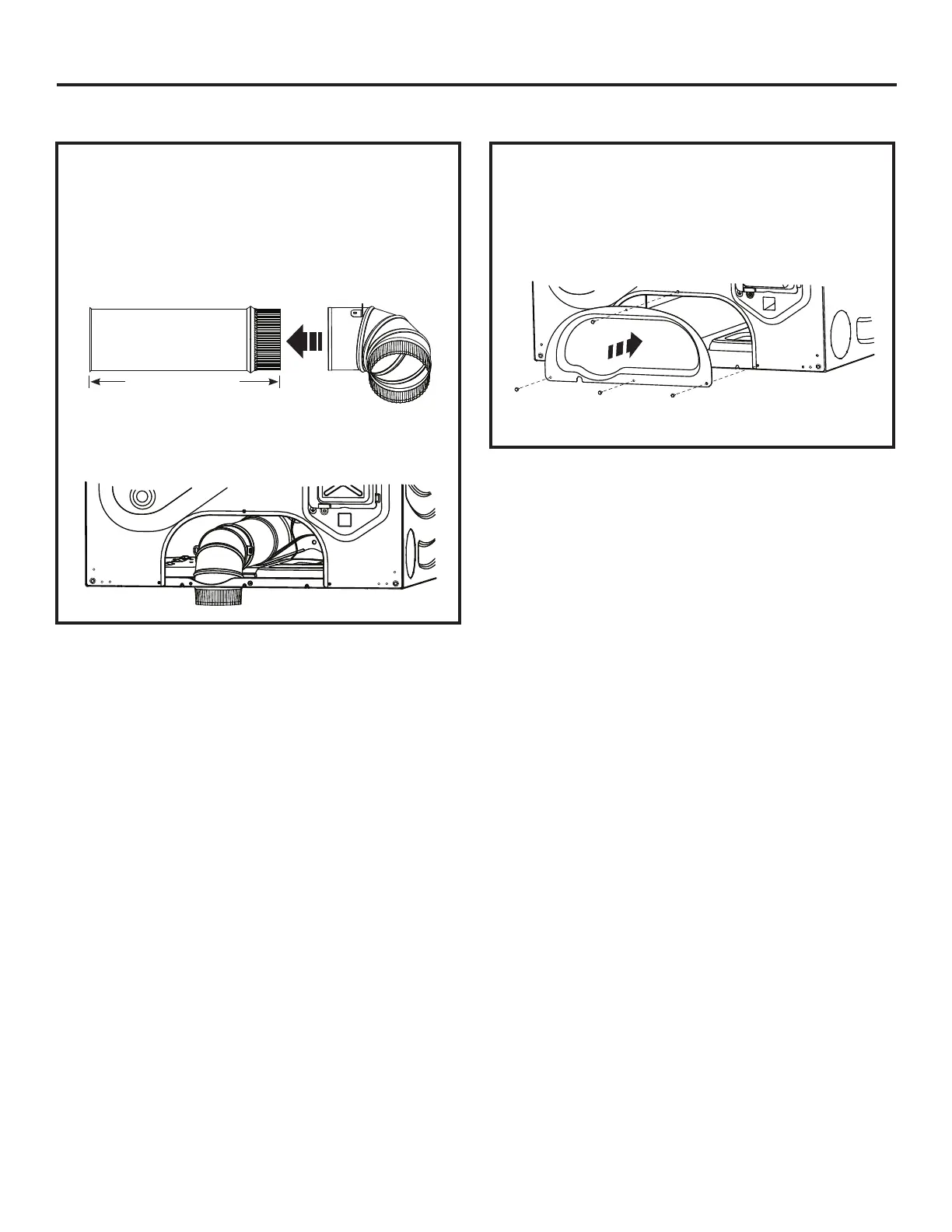

• Dans trousse, repérez le conduit d’évacuation 31,5
cm (12-1/2 po) et le conduit en coude et assemblez-
les. Appliquez du ruban de papier d’aluminium à
conduits autour du joint afin d’empêcher les fuites
entre les conduits.
31,5 cm (12-1/2 po)
• Installez le nouveau panneau d’accès de kit.
• Fixez le panneau d’accès à l’aide de 4 conservées
lus tôt.
ÉVACUATION LATÉRALE OU PAR LE DESSOUS.
• Insérez et connectez l’assemblage conduit
d’évacuation/coude sur le boîtier de la soufflante et
orientez le coude à travers la débouchure inférieure.
ÉVACUATION PAR LE DESSOUS
(suite)
