Instrucciones de instalación
7
Instale una toma a rosca de 1/8” NPT
en la válvula de apagado de la tubería de gas
de la secadora para controlar la presión
de gas en la entrada.
Instale un adaptador de unión cónica
en la toma a rosca.
NOTA: Aplique compuesto para tubería o cinta
PTFE a las roscas del adaptador y a la toma.
Una el conector de tubería de gas de metal
flexible al adaptador.
B
Ajuste la conexión de tubería flexible de gas,
utilizando dos llaves ajustables.
C
D
Ajuste todas las conexiones mediante
dos llaves ajustables. No ajuste de más.
E

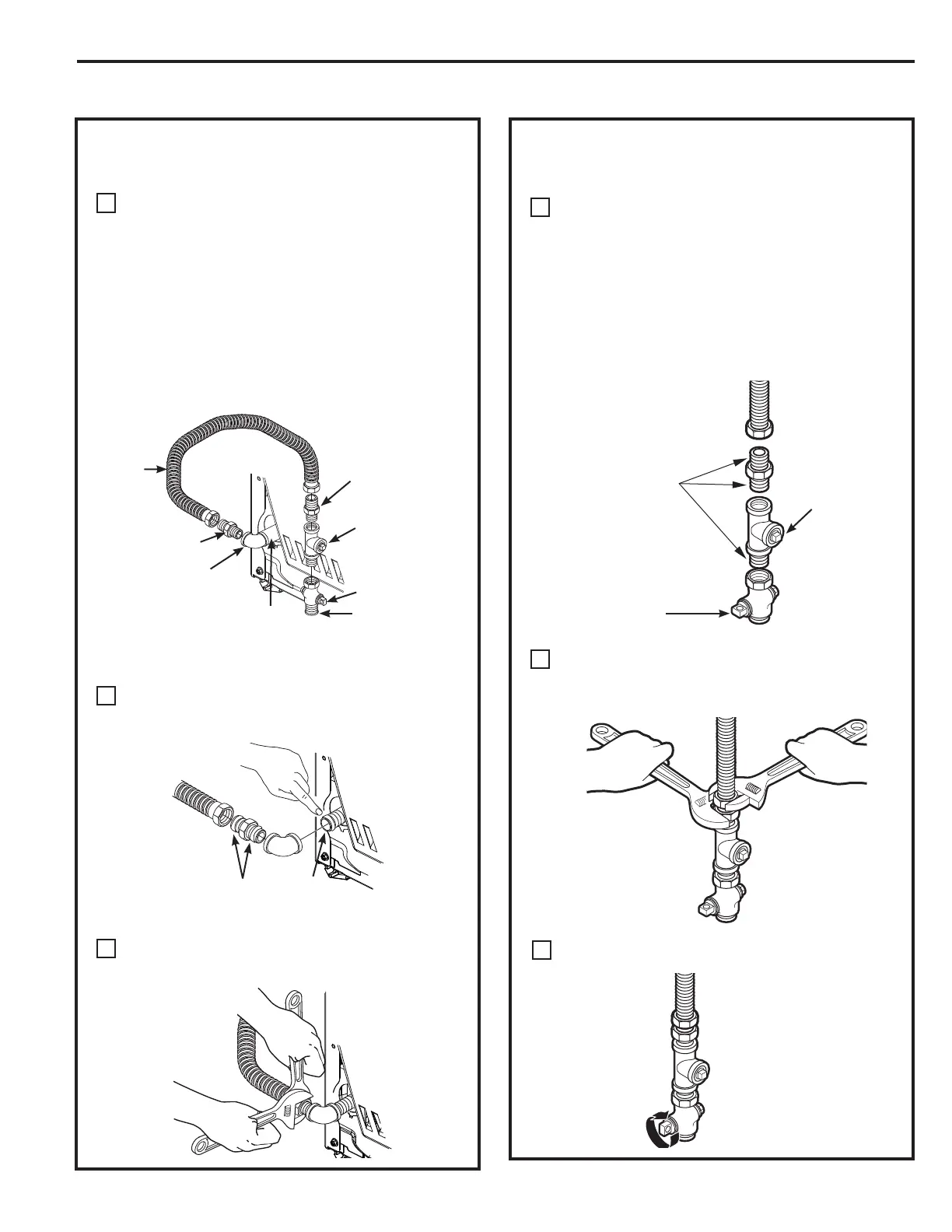

CÓMO CONECTAR LA SECADORA
AL SUMINISTRO DE GAS (cont.)
Cierre la válvula de apagado del gas.
F
Aplique compuesto para
tubería o cinta PTFE en
todas las roscas macho.
Válvula de apagado
Toma a
rosca
CÓMO CONECTAR LA SECADORA
AL SUMINISTRO DE GAS
Instale un codo hembra NPT de 3/8” al final
de la entrada de gas de la secadora.
Instale un adaptador de unión cónica
de 3/8” al codo hembra.
IMPORTANTE: Utilice una llave para tubos para
sostener bien el extremo de la entrada de gas
de la secadora para no doblar la entrada.
NOTA: Aplique compuesto para tubería o cinta
PTFE a las roscas del adaptador y la entrada de
gas de la secadora.
A
Aplique compuesto para tubería al
adaptador y a la entrada de gas de la
secadora.
Codo
Adaptador
Los productos que no suministrados
Adaptador
Tapón de tubería
npt de 1/8”
para controlar
la presión de
entrada de gas
Válvula de cierre
Tamaño de
tubería al
menos 1/2”
NPT de 3/8”
Conector
nuevo de
línea de gas
de metal
flexible
